UCM Store 的 Pipeline 架构：把存储拆成一条可插拔流水线

UCM（Unified Cache Manager，统一缓存管理器）是华为 ModelEngine 团队开源的 LLM KV Cache 存储系统，它要解决的问题很具体：KV Cache 从 GPU 显存上被卸载（offload）之后，落到主机内存、本地 SSD 还是远端存储，怎么在保证“取回来比重新算一遍便宜”的前提下，让这套存储既能跑得快，又能随时换掉其中一块。

这篇只回答一个问题：UCM Store 凭什么把一次 KV Cache 的落盘与回读做成一条“流水线”，而不是一个大而全的存储单体？ 答案不在某个单点优化上，而在它把一个完整的存储动作拆成了若干层——查缓存、压缩、读写磁盘、调度 IO ——每一层只干一件事，层与层之间靠一份很小的接口契约接起来，于是“快”和“可改”这两个通常互相拉扯的目标被同时拿到了。

材料来源需要先说清楚：本文只解读官方设计文档《Store Architecture》。这份文档目前在正式站点 ucm.readthedocs.io 的 en/latest 下还读不到（截至 2026-10-23，/design-doc/store_architecture.html 返回 404，正式站的设计文档挂在 developer-guide/design-docs/ 这套另一套路径下），能访问的是 Read the Docs 为 PR 954 生成的预览构建 ucm--954.org.readthedocs.build/en/954/。预览构建会随 PR 生命周期消失，所以文中凡是官方口径的数字和结论，我都标了出处章节；这些性能数字全部是文档自述，我没有在本地复现，涉及测试场景的还会额外标注。

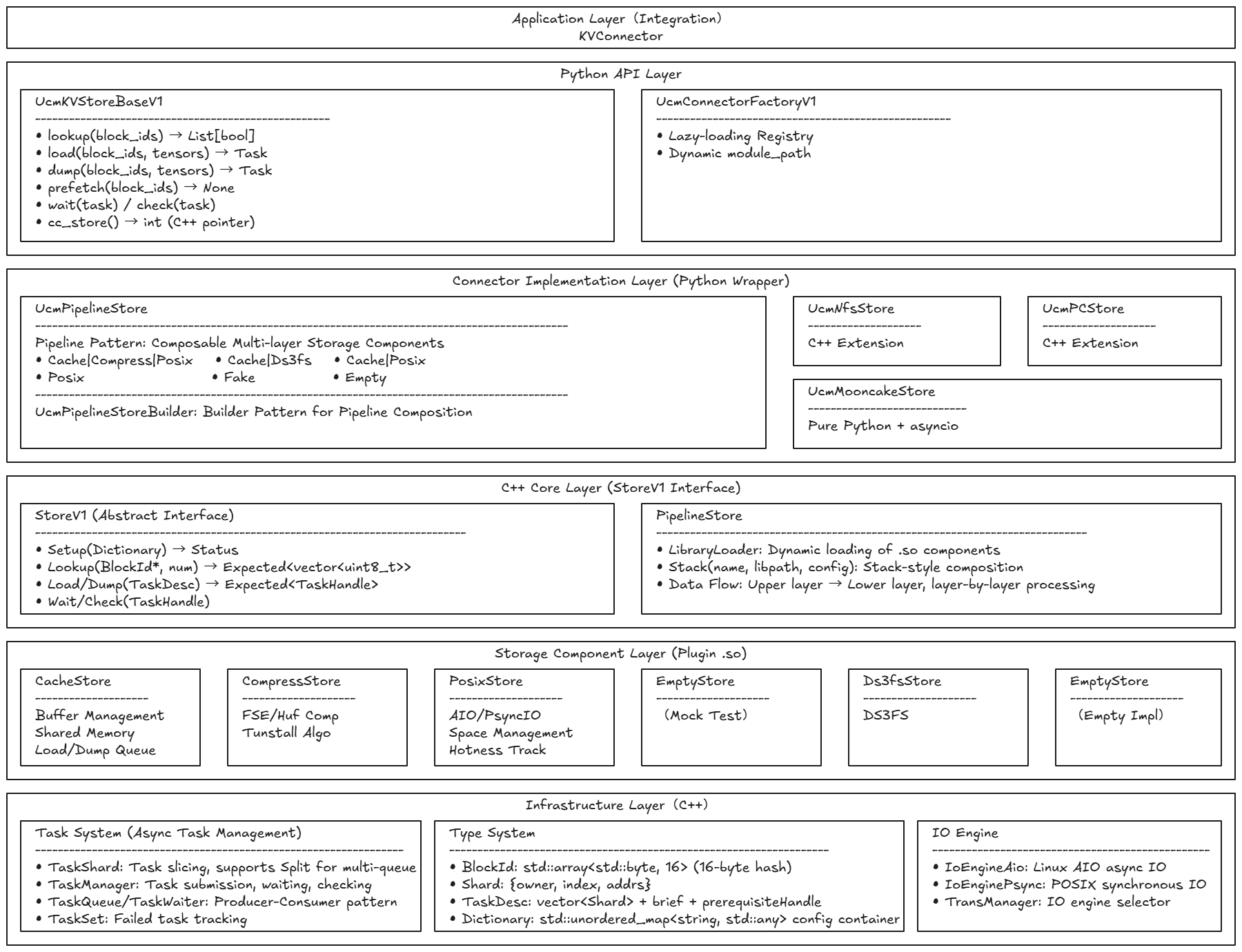

读者能拿走的东西有三样：一张六层堆栈的全景图；几个可以直接搬到别处的架构套路（拦截式分层、压缩层的位置、切片 + 失败隔离的异步任务、定长类型作为性能基础设施）；以及一份“哪些说法是设计意图、哪些是实测数字”的分级清单——后者在读这类设计文档时比结论本身更有用。

原图 1800×1380 像素，正文栏较窄会被等比缩小，点击图片可看原尺寸。下文第 1 节用 ASCII 重画了主干，对着看更省力。

1. 全景：六层堆栈与一条自顶向下的数据流

从上往下读这张图，六层职责划分得很干净，没有一层是“顺便也管一点”：

注意 C++ Core 层那一格里只有两个东西：一个纯虚的 StoreV1，和一个只做“加载 + 组装 + 逐层下传”的 PipelineStore。这是整篇文档最关键的架构决策——核心层不含任何存储策略。策略全在下游的 .so 里，核心层只保证“数据从上层流到下层”这件事本身成立。所以后面无论是换压缩算法、换 IO 引擎、还是新增一种组合，都不需要改动核心层一行代码。

一条典型的 Load 请求在这条栈里的走向是这样（| 表示组合，文档里预置的组合名就是这个写法：Cache|Compress|Posix）：

1
                调用方 (vLLM / KVConnector)
2
                          │  lookup / load / dump / wait
3
                          ▼
4
        ┌──────────────────────────────────────┐
5
        │  PipelineStore (C++ Core)            │  LibraryLoader 按名字 dlopen .so
6
        │  Stack(name, libpath, config)        │  上层 → 下层，逐层下传
7
        └──────────────────┬───────────────────┘
8
                           ▼
9
        ┌──────────── CacheStore (.so) ────────┐
10
        │  TransBuffer: POSIX 共享内存缓冲区    │── 命中(80–95%) ─▶ 直接返回，微秒级
11
        │  未命中 → 继续下传                    │
12
        └──────────────────┬───────────────────┘
13
                           ▼
14
        ┌────────── CompressStore (.so) ───────┐
15
        │  Load: 解压    Dump: 压缩（2–4x）     │  压缩计算与"内存→磁盘"的传输等待重叠
16
        └──────────────────┬───────────────────┘
17
                           ▼
18
        ┌──────────── PosixStore (.so) ────────┐
19
        │  TransManager: LoadQueue / DumpQueue  │  读写队列分离 + 批量聚合
20
        │  IoEngine: AIO(高并发) / Psync(低时延) │
21
        └──────────────────┬───────────────────┘
22
                           ▼
23
                    本地磁盘 / NVMe

这张图和上面那张图加起来，就是本文之后八个章节的骨架：第 2–3 节讲“为什么这么切”，第 4–6 节讲“切完之后每一层怎么跑快”，第 7–8 节讲“怎么保证切完还能改”。想看这套东西在 v2 接口层面上的契约是怎么写的，可以直接看同系列的 UCM v2 接口设计契约；那篇是接口规范，这篇是存储内核的运行时结构，两篇不重叠。

2. Pipeline 的收益从哪来：拦截、隔离、流水

官方文档给 Pipeline 算了三笔账，我按“收益的可信度”从高到低重排了一下。

第一笔是拦截。 Cache 层检查共享内存缓冲区里有没有命中数据，这个动作本质是一次内存查表，文档的说法是纳秒级（nanosecond-level）。没命中才继续往下走。因为高频访问的数据在 Cache 层就被拦住了，文档称系统因此避免了超过 90% 的磁盘 IO 操作，平均访问延迟从毫秒级压到微秒级。这里有两个容易被混用的数字要分开看：90%+ 是“被 Cache 层拦下来的 IO 比例”，80–95% 是第 5 节里 TransBuffer 的命中率——两个口径不同，别互相代入。

第二笔是隔离。 分层不只是为了“多一层”，而是为了让每层可以朝各自的最优方向独立调优：Cache 层可以放心用无锁哈希表，因为它的瓶颈在并发查表；Compressor 层可以选 CPU 密集型的压缩算法，因为它的瓶颈在算力；Posix 层专心做 IO 调度，因为它的瓶颈在磁盘队列。单体架构里这三件事抢同一份资源、改一处牵动全局；拆开之后互不干扰。

第三笔是流水。 这是 Pipeline 这个名字真正的来源——文档明确说数据流设计借鉴了 CPU 流水线。连续提交多个 Block 的 Load/Dump 时，各层同时有活干：

1
时间 ──────────────────────────────────────────────▶
2

3
B1:  [Cache 检查][Compress][Posix 写盘]
4
B2:              [Cache 检查][Compress][Posix 写盘]
5
B3:                          [Cache 检查][Compress][Posix 写盘]
6

7
每层的吞吐被下一个 Block 填满 → 整体吞吐趋近"各层吞吐之和"，
8
而不是串行的"各层耗时相加"。

文档给出的口径是：Pipeline 模式吞吐相比单体架构提升 2–3x，高并发场景优势更明显。这个数字的可信度我认为是三个里最低的——它没有说明对比基线是什么形态的单体架构、也没有给测试条件，属于设计意图的量化表达。

三笔账摊开在一张表里，各自的收益来源和可信度就清楚了：

3. 压缩层的位置：为什么要夹在 Cache 与 Posix 之间

这是整篇文档里我最愿意单独拎出来讲的一个决策：压缩层放哪一层，答案几乎是唯一的，而第一次想很容易放错。

文档的说法很直白：Compressor 层位于 Cache 与 Posix 之间，于是

• 热数据不需要压缩——它已经命中 Cache 层，直接在共享内存里以原始格式被访问；
• 冷数据自动压缩——只有未命中的、真要落盘的数据才在写入前压一次，读的时候自动解压。

对 16 字节的 BlockId 所对应的大块 KV 张量，文档给出的压缩比是 2–4x，直接减少磁盘空间占用与 IO 传输量。但真正精妙的地方不在压缩比，而在时机：压缩发生在“数据正从内存流向磁盘”的这个窗口里，而这段窗口本来就要等 IO。压缩计算被塞进 IO 等待里，于是计算与 IO 并行，压缩带来的额外耗时被部分隐藏掉了——文档的原话是“利用内存到磁盘的传输延迟，使压缩计算与 IO 等待重叠”。

反过来验证这个位置的唯一性，三个候选位置各自会出什么问题：

这张表是我自己的推演，不是文档原文——文档只正面说了“夹在中间”的理由，反例是我补的。但如果你在别的系统里看到压缩层被放到文件系统之下的块设备层，那它追求的一定不是“热数据零成本”，而是全局空间效率之类的目标，这两件事没法同时最优。

压缩层内部还有一处内存管理的细节值得记一笔：文档说 Compressor 实现了独立的 Memory Pool，在 Setup 阶段预分配压缩/解压所需的临时缓冲区（FSE、Huf 这类算法都需要中间状态缓冲），之后每次压缩直接从池里取、用完归还，把“动态分配 + 释放”从热路径上彻底移除。文档给出的口径是 100 个 Block 的批量压缩从 300ms 降到 250ms，约 20% 提升（未复现）。20% 听起来不多，但这是纯管理开销的净损失，在批量压缩这种场景里是白送的分。

4. 异步任务体系：Split 切片、TaskQueue 与 TaskSet

第 2–3 节解决的是“单次操作怎么不浪费”，这一节解决的是“成百上千次操作怎么排队”。UCM 的答案分四段：切片、排队、失败隔离、超时保护。

切片（Split）。 一个 Task 里通常有多个 Shard——比如一次同时加载 100 个 Block 的 KV Cache。系统的做法是用 Split 把这些 Shard 切成若干子任务，再用 Round-Robin 分派到多个 TaskQueue。注意这里特别强调“不是随机分配”：队列数量按 CPU 核数或 IO 通道数配置，每个子任务分到的 Shard 数量相近，负载均匀。文档举的算例是：单队列串行处理 100 个 Block 需要 1000ms（假设每个 Block 10ms），10 队列并行理论上降到 100ms 左右。

1
// 按文档 §II 的描述还原的切片与派发骨架（非官方源码，仅示意语义）
2
Expected<TaskHandle> TaskManager::Submit(const TaskDesc &desc) {
3
  // desc.shards 里是本次要处理的全部 Shard（例如 100 个 Block）
4
  auto parts = TaskShard::Split(desc.shards, queue_num_);   // 按队列数切片
5
  for (size_t i = 0; i < parts.size(); ++i) {
6
    queues_[i % queues_.size()]->Push(parts[i]);            // Round-Robin 入队
7
  }
8
  return waiter_.Register(parts);   // 立即返回，调用线程不阻塞
9
}

排队（生产者-消费者）。 Submit 把切片推进多个队列后立即返回，不阻塞调用线程；队列背后各有一个 Worker 线程持续消费；调用线程通过 Wait 或 Check 异步收口结果。三个效果：调用线程可以连续提交多个 Task 形成批提交流水；Worker 不空转；多队列形成并行流水，吞吐叠加。文档点名了 vLLM 的 Prefill 阶段是这套设计的最大受益者——一次批量提交数百个 Block 的 Load 请求，异步等待期间 GPU 继续算，KV Cache 加载与 GPU 计算形成重叠。

1
Submit(Task: 100 Shards)
2
        │
3
        ├── Split ──▶ 切成 queue_num_ 份，每份 Shard 数相近
4
        │
5
        ▼  Round-Robin
6
   ┌────┬────┬────┬─────┬────┐
7
   ▼    ▼    ▼    ▼     ▼    ▼
8
  Q0   Q1   Q2   Q3 ... Q9      ← TaskQueue（队数按 CPU 核 / IO 通道数配）
9
   │    │    │    │     │    │
10
 Worker Worker Worker ... Worker → 持续消费，管道不空
11
   └────┴────┴────┴─────┴────┘
12
                │
13
                ▼
14
        TaskWaiter / TaskSet    ← 调用线程在这里异步收口，也可超时退出

失败隔离（TaskSet）。 这是我认为最容易被低估的一段。一个 Task 里某个 Shard 处理失败时，失败信息记进 failureSet，但不影响其他 Shard 继续处理。文档给了一个很有说服力的对照：假设一个 Task 含 50 个 Block，其中 1 个因为磁盘故障加载失败——传统设计会把整个 Task 标失败，另外 49 个成功加载的结果一起被丢弃；TaskSet 机制下 49 个立即可用，只有那 1 个走重试或降级。文档给出的口径是磁盘抖动场景下有效吞吐提升 3–5x（未复现）。这里的逻辑链是自洽的：抖动场景的损失本来就是“被连坐的成功结果”，隔离掉连坐，收益自然按失败率的倒数放大。

超时保护（Wait）。 TaskManager 的 Wait 带一个 timeoutMs 阈值，超时就强制返回并标记失败，避免无限等待把资源占死。在分布式存储场景这一条几乎是必须的：某个存储节点响应慢时，超时机制让它快速失败、触发降级策略（读本地缓存或直接重算），而不是把整个推理请求拖住。文档还补了一个容易被忽略的细节——超时之后 Waiter 仍然继续等底层操作完成，目的是保证资源被正确释放（共享内存缓冲区、磁盘文件句柄），否则超时本身会变成泄漏源。“逻辑上放弃、资源上收尾”，这个分寸感是这类系统里最容易写错的地方。

顺带说一句：切片在多队列上的实际加速，文档在不同小节给了两个口径。§II 说“由于 IO 引擎的批量处理能力，实测提升常超过理论值，达到 10–15x”；§VIII 又说“单队列处理 100 个 Block 耗时 150ms，10 队列 40ms，约 4x”。这两个数字对应的场景（Block 大小、是否批量聚合、存储介质）文档没交代，我只能如实并列，别把它们当成同一个测试的两组数字。

5. 缓存层级：TransBuffer 快路径与读写队列分离

第 2 节说 Cache 层拦掉了 90%+ 的磁盘 IO，这一节讲它具体靠什么拦。

快路径靠共享内存。 BufferManager 管理的 TransBuffer 基于 POSIX 共享内存实现，文档称其提供纳秒级数据访问。BlockId 被 Lookup 时，系统先查 TransBuffer：命中就直接从共享内存读，绕开 IO；未命中才触发后端存储的 Lookup。在 Prefix Caching 场景下这个设计的收益最大，因为同一个 Prompt 前缀对应的 KV Cache 会被反复访问——文档口径是 TransBuffer 命中率可达 80–95%，平均延迟从毫秒级降到微秒级。

共享内存的第二个好处是跨进程。vLLM 的推理架构是多进程的，不同 Worker 可能访问同一个前缀的 KV Cache，TransBuffer 让它们共享同一份数据，不必各自重复加载。文档给出的口径是 4 进程场景下 IO 量减少 60–70%。同一份数据在 4 个进程里各存一份要 400MB，共享内存方案只要 100MB，内存占用降 75%——这个算例是文档自己举的，数字对得上，属于可信度较高的一类。共享内存这块的缓冲池还有一层优化：Setup 阶段预分配一批 buffer block，之后按需取用归还，替代频繁的共享内存分配释放，文档口径是 100 个 Block 连续加载从 15ms 降到 8ms（约 2x，未复现）。

前缀查询靠“反向问一次”。 传统的 Lookup 是一个 Block 一个 Block 地查，返回 List[bool] 表示逐块命中情况；LookupOnPrefix 直接返回最长匹配前缀的索引——系统只需要找到第一个未命中的 Block 在哪，前缀长度就出来了。这一个语义改动把复杂度从 O(n) 降到 O(log n) 甚至 O(1)。SpaceManager 里的实现还叠加了并行扫描：多个 Worker 分段检查，通过原子变量快速定位首个失败位置，用 Latch 同步收口。文档口径是 1000 个 Block 的前缀查询从 15ms 降到约 3ms，5x（未复现）。

读写分家靠两条队列。 CacheStore 的 TransManager 把 LoadQueue 和 DumpQueue 拆开，文档列了三条混用一条队列的病：大的 Dump 阻塞紧急的 Load；Load 被 Dump 的长耗时拖慢；读写混在一起在磁盘上退化成随机 IO。拆开之后，Prefill 阶段批量的 Load 可以连续调度 IO 引擎做大块读，Decode 阶段的 Dump 异步写，互不干扰。文档口径是 Load 操作的延迟稳定性提升 40%，P99 从 8ms 降到 3ms（未复现）。P99 这个指标比均值更能说明问题——队列分离解决的本来就不是平均延迟，而是尾延迟。

批量聚合靠“等一小下”。 两个队列还都实现了请求聚合：多个 Load 请求连续到达时，队列不立刻逐个调度，而是短暂等待（文档说微秒级）收集更多请求，然后把相邻 Block 的请求合并成一次批量 IO。三个收益：多次小读变一次大读，减少 IO 次数；AIO 引擎可以并发提交多个请求，提高 IO 并发度；磁盘寻道从 N 次变成 1 次。文档口径是 100 个 Block 的加载从 150ms 降到约 80ms，约 2x（未复现）。这一条和第 6 节的 AIO 是同一套东西的两面：聚合负责“攒成一批”，AIO 负责“一批发出去不等”。

把这一节的优化点摊开：

这张表里的每一项都是“未在本地复现的官方口径”。我保留它们的价值在于横向排序：如果这些相对关系成立，那么性价比最高的是 LookupOnPrefix（5x）和队列分离（P99 降 62%），而缓冲区池与内存池那 20%–2x 属于收尾工作。

顺带提一句同系列的另一篇：共享内存缓存的并发控制 会把 TransBuffer 在并发读写下的正确性问题单独展开，那部分本文没有涉及；多 rank 共享加载 讲的是 TransBuffer 跨进程共享在张量并行场景下的进一步延伸。

6. IO 引擎抽象：AIO 与 Psync 的双实现与动态切换

到 Posix 层，最后一步是“真的把字节写到磁盘”。这里 UCM 没有二选一，而是实现了两套引擎。

IoEngineAio 基于 Linux AIO（libaio）：一批 IO 请求通过 io_submit 提交进内核，再用 io_getevents 异步回收完成事件。它的优势都在高并发侧——可以同时挂几百个请求让内核并发调度；调用线程不被阻塞，可以继续提交或处理已完成的；请求在内核层被合并，减少物理 IO 次数。文档口径是高并发 Load 场景（比如 Prefill 阶段同时加载数百个 Block）AIO 吞吐是 Psync 的 3–5x，500 个 Block 并发加载从 1200ms 降到约 400ms（未复现）。

IoEnginePsync 基于 POSIX 的 pread/pwrite，是同步 IO。它当然会阻塞调用线程，但在低负载场景有三个实实在在的好处：没有 AIO 的初始化开销，第一次 IO 的延迟更低；请求立即执行，没有排队等待；行为确定，调试和排障简单。文档口径是低负载或 Debug 场景下单次 IO 延迟比 AIO 低 20–30%。

切换方式是这套设计里很干净的一处：TransManager 的 Setup 按 config.ioEngine 字段选择引擎实例，LoadQueue 和 DumpQueue 统一调 ioEngine_->Submit()，具体实现被隔离在接口后面。

1
# TransManager::Setup 读取的键（文档口径为 config.ioEngine，此处按语义示意）
2
ioEngine = aio     # 高并发：内核并发调度，吞吐优先
3
ioEngine = psync   # 低负载 / 调试：无初始化开销，单次时延优先

文档强调：运行时换引擎只需要改配置重新 Setup，不需要重编译、不需要重启系统。这个能力把“部署形态差异”从编译期决策降级成了配置期决策——开发环境用 psync 图调试方便，生产环境切 aio 提吞吐，同一份二进制。对要同时交付多种部署形态的产品来说，这类设计的价值往往比单点性能更高。

7. 可扩展性：.so 热插拔、Builder 注册与 Dictionary

前五节都在讲怎么快，这一节讲怎么改。UCM 的扩展性不是靠“预留接口”这种口头承诺，而是靠四件具体的机制堆起来的。

第一件：每个组件都是一个独立的 .so。 Cache、Compressor、Posix 各自编译成动态库，运行时由 LibraryLoader 动态加载。这一条决定了后面两件事的上限——组件边界等于二进制边界，换组件就是换文件。

第二件：Stack 做栈式组装。 PipelineStore 通过 Stack(name, libpath, config) 把组件按上层到下层压进管线，config 是这一层自己的配置。数据流就是“上层 → 下层，逐级处理”，没有别的花样。

第三件：Builder 把“组合”变成可注册的一等公民。 文档列了三个预置 Builder：

• _cache_compress_posix_pipeline_builder：压缩存储组合（Cache + Compressor + Posix）；
• _cache_posix_pipeline_builder：纯缓存组合（Cache + Posix），不压缩；
• _posix_pipeline_builder：纯存储组合（只有 Posix）。

文档里还出现过 Cache|Ds3fs（分布式存储场景）、Posix、Fake、Empty 这几种预置组合名。注册是一行的事：

1
// 按文档 §V 与架构图的语义还原（非官方源码）
2
register("Cache|Compress|Posix", _cache_compress_posix_pipeline_builder);
3
register("Cache|Posix",          _cache_posix_pipeline_builder);
4
register("Posix",                _posix_pipeline_builder);
5

6
// Builder 内部负责"配置怎么传给每一层"，可以算派生量：
7
// _build_cache_compress_posix_pipeline 会按 block_size / shard_size
8
// 动态算出压缩后的 tensor_size，再写进 Compressor 的 Dictionary。

Builder 这一层最见功力的地方正是那个派生计算：tensor_size 这种“由别的配置算出来”的参数，放在组件里硬编码就把组合写死了，放在 Builder 里则由组合自己决定怎么传。文档明确说，同一个组件在不同组合里可以收到不同配置——这才是“可组合”和“能同时装进去”的区别。

第四件：Dictionary 承住所有配置。 底层就是 std::unordered_map<std::string, std::any>，一种类型能装下任何配置值。带来的三个能力：Pipeline 把顶层配置分发给各层；每个组件定义自己的配置项不影响别人；Builder 里可以动态生成配置项。新组件要新配置项时，加一对 key-value 就行，配置文件系统本身不用改。

在这之上，Python 侧还有两层扩展便利：UcmConnectorFactory 用懒加载注册表，把 Connector 的 import 推迟到 create_connector 真正被调用时才发生——文档口径是 UCM 模块初始化时间从 3s 降到约 0.5s，且单个 Connector 的 import 出错不会拖垮其他 Connector；UcmConnectorFactoryV1 进一步支持运行时指定 module_path，外部独立开发的 Connector 类不进 UCM 代码库也能被加载。

把扩展能力按代价排一下，这张表比文档的分节更有指导性：

有一点需要说明：文档说的“功能扩展”是“放进指定目录、通过 Stack 注册，不修改任何既有代码”。而“性能扩展”能做到不重启，是因为组件替换的语义是旧组件把手上任务做完、新组件接后续任务——文档原话是在某些场景下可实现热升级。我理解为“设计上留了口子”，不是默认行为，文档没给操作流程和验证方法。

8. 契约层：16 字节 BlockId、Expected 与双版本接口

最后回到最底层：UCM 用什么样的类型和接口把上面这一切固定住。这一节表面上是“类型设计”，实际上是在回答一个问题——性能优化做到最后，往往要靠把不确定性从类型系统里删掉。

8.1 BlockId：定长 16 字节，把三个开销一次性消掉

BlockId 定义为 std::array<std::byte, 16>。文档给了三条理由，每一条都对应一类具体开销：

1
// 按文档 §VI 与架构图还原
2
using BlockId = std::array<std::byte, 16>;   // 16 字节定长，直接当 16-byte hash 用
3

4
struct Shard {          // 架构图口径：owner / index / addrs
5
  /* owner, index, addrs */
6
};
7

8
struct TaskDesc {       // 架构图口径：vector<Shard> + brief + prerequisiteHandle
9
  std::vector<Shard> shards;
10
  /* brief */
11
  void *prerequisiteHandle = nullptr;   // 扩展位：例如 GPU stream 同步句柄
12
};
13

14
using Dictionary = std::unordered_map<std::string, std::any>;  // 统一配置容器

• 免动态分配：字符串形态的 block_id 每次创建都要分配内存，批量操作下分配/释放的累计开销很可观；定长数组可以直接内嵌进结构体，不需要额外分配。
• 哈希变 O(1)：BlockIdHasher 直接把 16 字节当 string_view 来算哈希，不用逐字符遍历、不用检查长度，复杂度从 O(n)（n 为字符串长度）变成 O(1)。文档口径是 Lookup 需要大量哈希的场景下，单个 Block 的哈希从 50ns 降到约 10ns（未复现）。
• 内存布局变好：BlockId 能直接内嵌到 Shard、TaskDesc 里，不用指针间接访问，局部性更好；在 Pipeline 各层之间随 Shard 传递时也不需要额外拷贝。

这三条里，我认为第二条的数字（50ns → 10ns）最不需要怀疑——它是算法复杂度改变带来的常数级差异，量级完全对得上。但它也提醒了一件事：这类优化只有在“哈希本身成为热点”时才值钱。如果一层 Pipeline 的耗时大头在 IO 上，省 40ns 没有意义。

8.2 Expected：不用异常的错误传递

Expected 借鉴 Rust 的 Result，用返回值携带错误信息，而不是抛异常。文档列的异常开销是三条：抛异常要构造异常对象并展开栈帧；捕获要遍历 catch 块匹配类型；异常路径要维护异常表，增加代码体积。Expected 则把成功数据或错误状态直接编码在返回值里，用 .has_value() / .Value() 检查，错误沿返回值链传递。

文档口径：在一次失败率 10% 的 Lookup 操作里，异常模式耗时 15ms，Expected 模式 12ms，约 20% 提升（未复现）。这个数字量级合理——10% 的失败率不算低，异常路径的开销被摊到足够多的调用上才显出 20%。

Expected 还顺手解决了另一个问题：它不只带 Status 错误码，还带错误消息字符串。在 Pipeline 的多层流转里，每层都能返回精确描述（文档举的例子是 “failed to load block: disk timeout”），上层能直接定位根因，不用去全局日志里反推。而错误消息按需存储，成功路径上没有额外开销——错误信息的丰富度和成功路径的性能并不必然冲突，前提是只在错误路径上付费。

8.3 StoreV1 与双版本接口：怎么让升级不砸人

StoreV1 是所有组件必须实现的统一边界，架构图里给了完整签名：

1
// 还原自官方架构图 C++ Core 层的 StoreV1 抽象接口
2
class StoreV1 {
3
public:
4
  virtual Status                        Setup(const Dictionary &config) = 0;
5
  virtual Expected<std::vector<uint8_t>> Lookup(const BlockId *ids, size_t num) = 0;
6
  virtual Expected<TaskHandle>          Load(const TaskDesc &desc) = 0;
7
  virtual Expected<TaskHandle>          Dump(const TaskDesc &desc) = 0;
8
  virtual Expected<bool>                Wait(TaskHandle h) = 0;
9
  virtual Expected<bool>                Check(TaskHandle h) = 0;
10
  // Prefetch 为预留方法：组件可实现也可不实现
11
};

这个接口同时承担两个相反方向的职责：约束和预留。约束是六个核心方法必须实现，Pipeline 才能统一调度任意组件，组件才能无缝替换；预留是 TaskDesc 可以携带组件自定义的扩展字段（典型例子是 prerequisiteHandle，用于 GPU stream 同步），Prefetch 可以只留方法不实现，组件按需处理或直接忽略。文档把这个组合叫“约束 + 预留”，意思是扩展只能在边界内发生，不会把既有调度逻辑撞坏。

再往上一层是 Python API 的双版本并存。架构图上 UcmKVStoreBaseV1 的形态是这样的：

1
# 还原自官方架构图 Python API 层
2
class UcmKVStoreBaseV1:
3
    def lookup(self, block_ids) -> List[bool]: ...
4
    def load(self, block_ids, tensors) -> Task: ...
5
    def dump(self, block_ids, tensors) -> Task: ...
6
    def prefetch(self, block_ids) -> None: ...
7
    def wait(self, task): ...
8
    def check(self, task): ...
9
    def cc_store(self) -> int: ...   # 取底层 C++ 对象的裸指针

新旧两个接口系列的差异，文档口径是：

这里有个命名上的坑必须提醒：后缀 V1 指的是“新一代接口的第一版”，不是“旧的 v1 接口”。文档里的 UcmKVStoreBaseV1 被称作 v2 接口（bytes 形态），而 UcmKVStoreBase 才是旧的那套（字符串形态）。文档本身没把两个类名和 v1/v2 标签一一对齐，我是拿仓库代码核对过的：ucm/store/ucmstore.py 里的 UcmKVStoreBase 用 List[str] 的 block_ids，ucm/store/ucmstore_v1.py 里的 UcmKVStoreBaseV1 用 List[bytes]，且 load() 多了一个 shard_index: List[int] 参数——与文档描述完全对得上，这个映射可以放心用。读的时候别被后缀绕进去。

双版本能真正并存，靠的还是 Dictionary：v1 的 storage_backends/kv_block_size 和 v2 的 block_size/shard_size/tensor_size 可以同时躺在一个字典里，两代 Connector 各取所需，旧配置在新系统里继续有效。配置系统的类型自由度，在这里变成了版本兼容的缓冲垫——这是我在整篇文档里觉得最“顺手”的一处设计，它没有为版本迁移专门写任何迁移代码。

9. 小结

UCM Store 的 Pipeline 架构，本质上是把“存储”这个动作按职责切开，再用契约粘回去：

• 切分维度是职责，不是技术栈：查缓存、压缩、落盘、调度 IO 各自独立成 .so，核心层只负责加载与逐层下传，不含任何存储策略；
• 收益主要来自三处：Cache 层拦掉 90%+ 的磁盘 IO（毫秒级降到微秒级）、压缩层利用内存到磁盘的传输窗口把压缩计算藏进 IO 等待（2–4x 压缩比）、连续提交时各层流水并行（文档口径 2–3x）；
• 异步任务体系是并发的放大器：Split 切片 + Round-Robin 到多队列 + 生产者消费者流水，把批提交变成常态；TaskSet 的失败隔离让“一个 Block 坏掉”不再连坐整个 Task；Wait 超时“逻辑放弃、资源收尾”；
• 缓存层级解决尾延迟：TransBuffer 共享内存快路径（命中 80–95%）、LookupOnPrefix 把前缀查询从 O(n) 压到近似 O(1)、读写队列分离把 P99 从 8ms 压到 3ms、批量聚合让寻道从 N 次变 1 次；
• IO 引擎把部署差异降级成配置差异：AIO 走吞吐（3–5x），Psync 走单次时延（低 20–30%），config.ioEngine 一改即切，不重编译不重启；
• 可扩展性靠四层机制叠加：.so 热插拔 → Stack 栈式组装 → Builder 注册组合 → Dictionary 装配置；再叠一层 Python 侧懒加载（3s → 0.5s）；
• 契约层是把不确定性删掉：16 字节定长 BlockId（哈希 50ns → 10ns）、无异常的 Expected（10% 失败率下 15ms → 12ms）、StoreV1 的“约束 + 预留”、双版本接口共存。

关于数字，我想再强调一次本文的纪律：上面所有带单位的量化结论都来自官方文档正文，没有一个是我在本地复现的；文档内的算例（“假设每个 Block 需要 10ms 所以 100 个要 1000ms”）本身是推演，不是测量；切片加速在不同小节给出了 10–15x 和约 4x 两个口径，文档未说明场景差异，我如实并列。真正可以直接拿去用的，是这些机制本身和它们的相对排序，而不是那串数字。

一个我认为最值钱的判断：这套架构里最难被抄走的不是某个优化，而是“把编译期决策推迟到配置期”和“把组件边界画在二进制边界上”这两个习惯。 前者让同一份产物适配开发与生产两种形态，后者让“换组件”和“改代码”变成两件不相干的事——UCM 后面关于热插拔、Builder、双版本并存的叙述，都建立在这两个习惯之上。

这套架构的演化脉络（从早期双原语到现在这条 Pipeline）可以看 UCM 演进史；如果想看 Pipeline 之前 UCM 在混合模型场景下的分层设计思路，UCM 缓存系统分层设计报告 是更好的起点。
