UCM 缓存系统

版本 V6(混合模型主线版,含设计哲学×现实矛盾清单 6.6)| 2026-08-28 | 代码基线:ModelEngine-Group/unified-cache-management @ 5cc8fdf

本报告的主线只有一个。 一切内容围绕“模型结构混搭之后,缓存系统该怎么设计”展开——模型结构 → 缓存语义分类 → 协调器 → 双原语 → 适配路径。 不在主线内的内容 的内部机制优化(内存淘汰、多 rank 调度、磁盘 GC、I/O 布局、等待语义等)与混合模型无直接因果,统一移入附录 E(Store 内核优化备忘),主线正文不展开。 写给谁、对代码不熟、想理解“混合模型时代 UCM 怎么演进”的读者。 阅读约定;图片编号 figNN 与正文同级目录;每个问题按“现有设计 → 遇到问题 → 优化思路 → Gap 与限制”展开。

第 0 章 三分钟看懂

0.1 背景 Cache 与“为什么必须搬出 GPU”

大模型推理分预填充(prefill,整段提示词并行算一次 K/V)与解码(decode,逐 token 生成、读缓存),缓存的历史 K/V 叫 KV Cache。它的量级——两种口径:①按本报告的规格表自算(4.1),X-Hybrid-96 的 16 层 MLA 每层每 token 约 512 B,1M token ≈ 8 GB;②按 DeepSeek 论文口径,MLA 相对等效 MHA 的 KV 缩减 93%–96%(见 6.1,论文 URL 见附录 C)。无论哪种口径,GPU 都放不下,必须“搬出去存、要用时取回”。

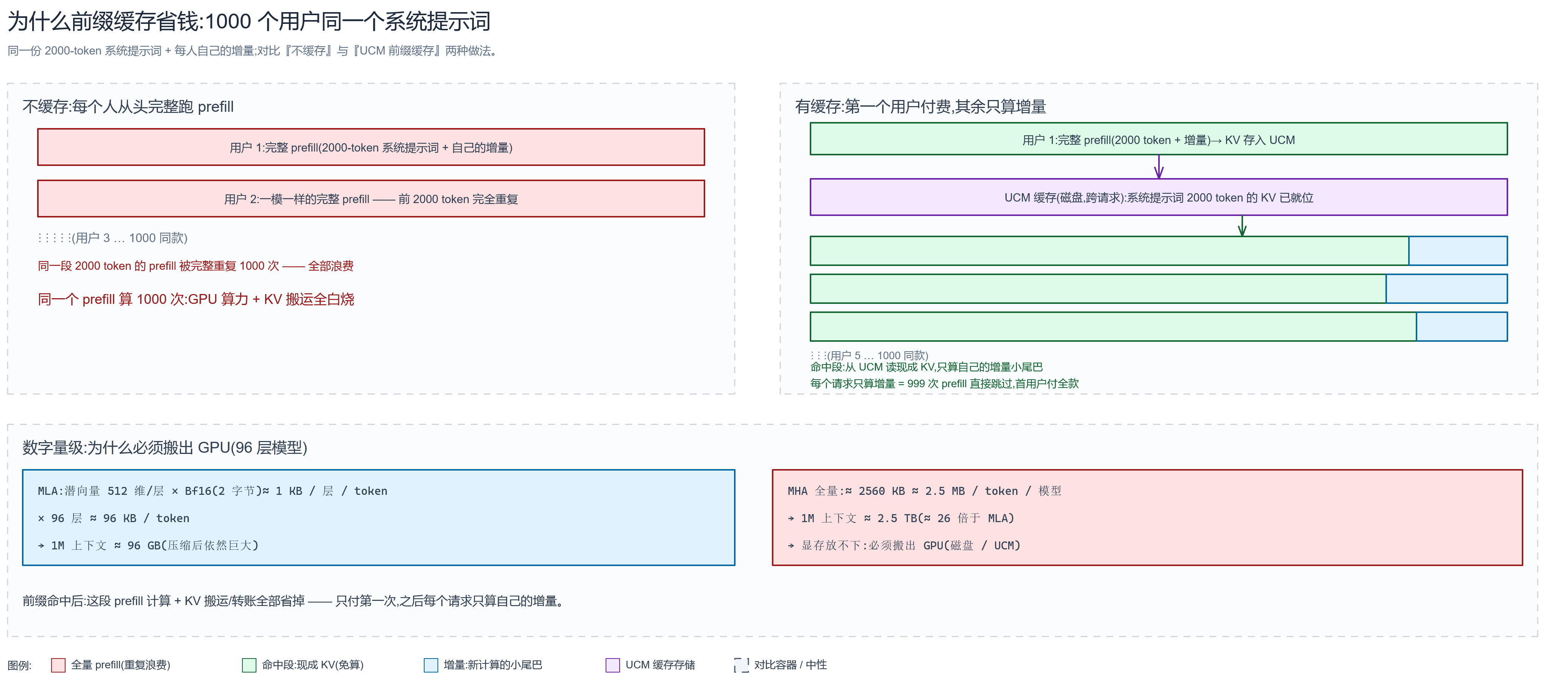

命中(hit) → 这段 KV 已在缓存 → 跳过这段 prefill 计算。收益锚点 个用户共享 2000 token 系统提示词时,有缓存 = 999 次 prefill 直接免掉。

0.2 混合模型(本报告的问题起点)

2026 年的新模型(DeepSeek-V4-Flash、Kimi K3、GLM-5.3-Flash、Qwen3.8-Flash-Next、MiniMax M3)不再是“每层同一种注意力”,而是多层混搭(MLA 全注意力层 + 滑动窗口层 + Mamba 状态层交替出现)。对缓存系统,这等于数据的种类变了:

为什么快照数据“位置不对就废”“前面全部历史”递推出来的隐函数——前缀换了,值就不同;“位置 P 的状态”只能服务“恰好从 P 续上”的请求。这就是位置键(position-keyed)的由来。

侧车(sidecar)(稀疏/压缩注意力按块产出的“该关注哪些 key”的 top-k 元数据,见 6.1)、量化缩放因子等附属数据——没有自己的复用边界,跟着主组走、不参与命中投票;“源组”指块 id 归属的组(身份与投票语义随它),物理存放实例可另指(容量决策,示例见 7.3 澄清 3),规格表上与源组共用同一行。

0.3 关键正确性直觉 vs 漏命

• 漏命——安全,只多花计算;
• 错命、按它跳过计算——可能读到不存在的块/错位数据,模型静默输出错误结果。

所以所有命中判定取最保守的公共交集(AND),绝不错误复用。这是第 4 章“组件投票取最小”的推导根基。

0.4 本报告的结构

第 1 章看全局地图;第 2–5 章按层深入(引擎 → 接口层 → 协调器 → 存储双原语);第 6 章看模型世界全景、业界对照与设计哲学 × 现实的矛盾清单(6.6);第 7 章讲逐层流水(Layerwise)适配——混合模型绕不开的时序课题;第 8 章用一个虚构复杂模型把全部串起来;第 9 章路线图。store 内部机制见附录 E。

0.5 一个请求的完整旅程(先读这篇散文,再读技术细节)

时间基准声明目标架构(协调器 + 存取单位(7.3,一次取数的对象)+ 双原语)为时间基准叙述;其中“引擎打电话”的调用顺序与现状一致(7.2 的契约不变),现状与目标的差异在各章相应位置标注——读时若见到“适配器/单位映射表”等词,它们属于目标形态,不是当前代码。

假设一个多轮对话的续写请求到来,它的前缀和之前某个请求完全一样。vLLM 的调度器先在内存里算出“本地最多能复用多少”(这是本地的,不是最终答案);然后通过接缝问 UCM 的协调器,持久层里到底有没有?协调器翻开规格表——这个模型有四个组,链式组三个、快照组一个(为讲清楚,此处用简化模型;真实的 X-Hybrid-96 有两个快照组,裁决规则见 4.2)——分别问每个链式存储“前缀最长存在到哪”,取最小、对齐到公共刻度,再查检查点目录找到最深的可用检查点,最后回答 2304 个 token 的计算,从 2304 续上,状态也直接接着用。

引擎收到这个答案,开始逐层推进。第一层的 KV 数据必须立刻拿到——适配器在引擎开算之前就把第一个存取单位(一次取数的对象、几层共享的一行、或一个窗口,7.3 细讲;这里先记个印象)的取数任务交了出去;每算完一层,引擎打电话说“这层算完了,拿去存”,适配器顺手把下一层的取数任务交出去;仓库在后台同时做三件事——把刚算完的层存进磁盘、把下一层的 KV 搬回 GPU、为再下一层腾出暂存空间……直到全部算完,引擎最后确认一次“该存的都存好了”,请求结束。

如果这一层的“货”是 mamba 状态(第 0 章说的“罐头”),仓库走的是快照通道,而不是按前缀存块——位置不对,罐头就不能开。如果它是共享张量(几层的 KV 合在一个大张量里、按“行”划分,7.3 的 row)的一行,那么这一行要等行内所有层都算完,才由行尾那层统一触发存取。

整条链路里,引擎只认识“层”,协调器只认识“组”,存储只认识”(块号, 分片)“;把它们串起来的,是适配器手里的那张”单位映射表”(第 7 章)。每一层都各司其职,谁也不用懂别人的世界——这就是本报告的哲学,也是它想让你带走的那句话。

第 1 章 分层地图

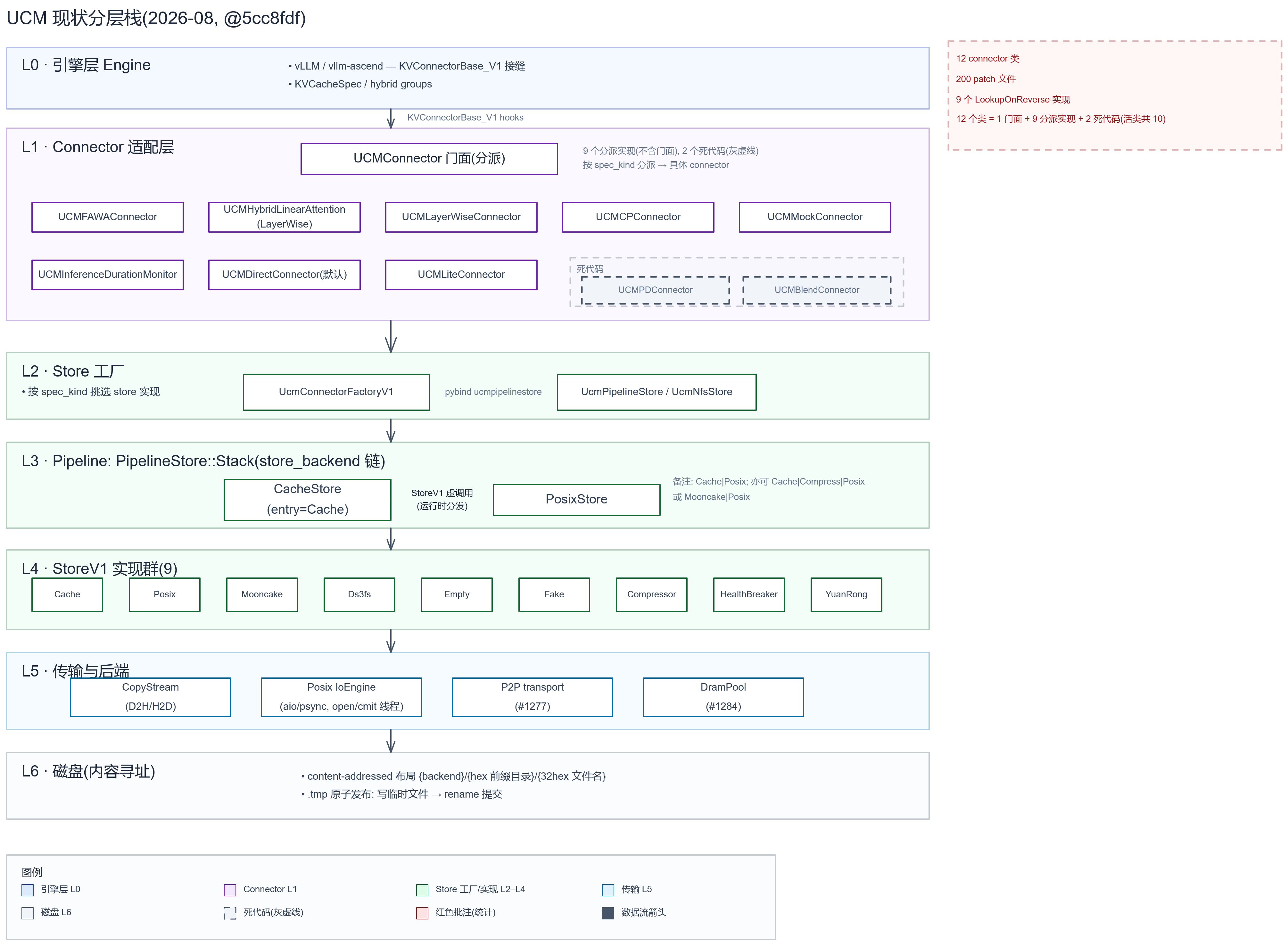

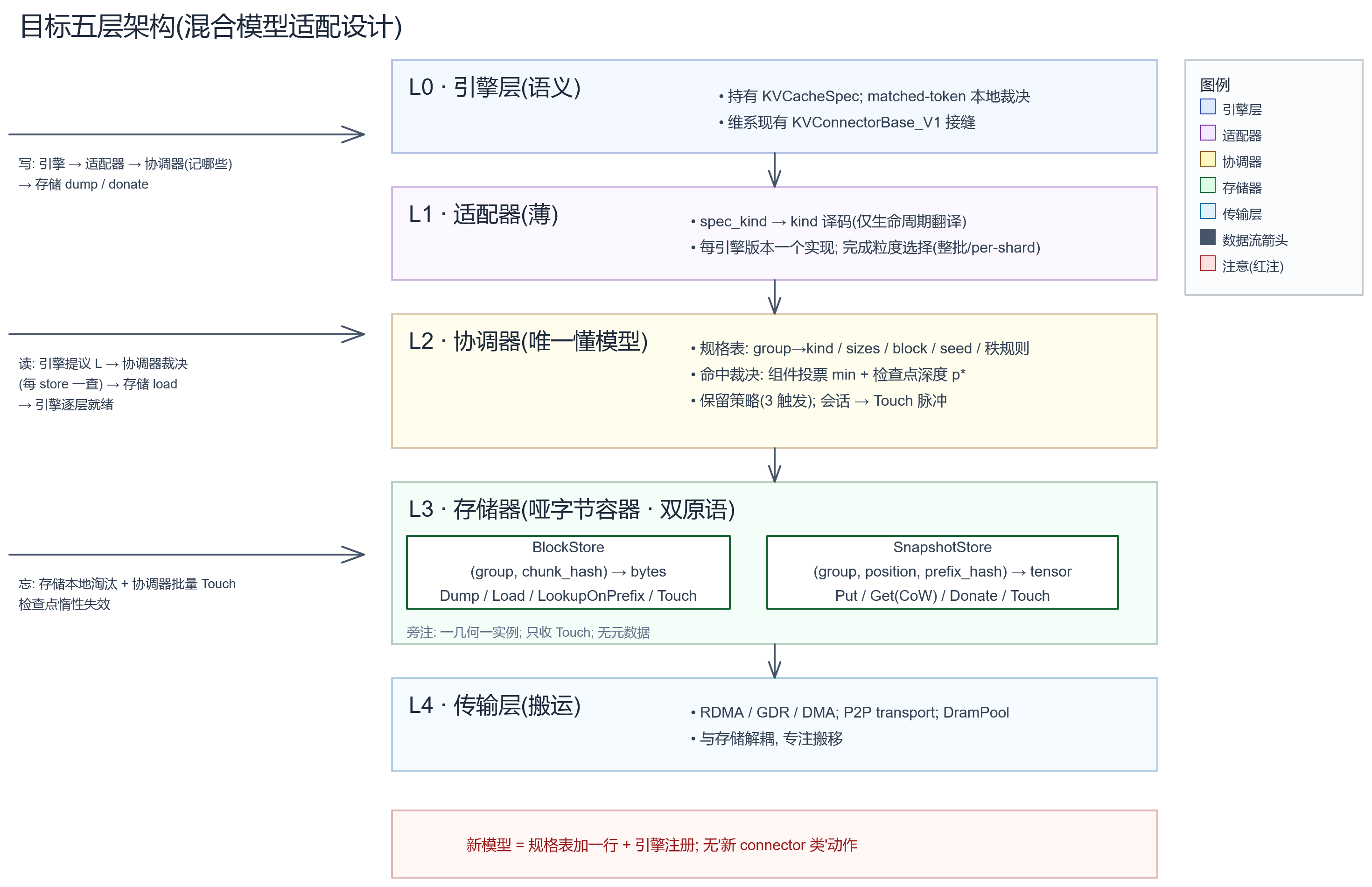

1.1 现状(七层,L0–L6)与目标(五层,L0–L4)

Connector 是什么(3.1/3.3 细讲) 挂在 vLLM 接缝(KVConnectorBase_V1 钩子)上的桥接组件——把引擎生命周期事件翻译成存储操作,并计算 KV 块的 16 字节编号。现在有 12 个类,构成见 3.3。

为什么要新增“协调器”“懂模型”的代码散落在 Connector 的 12 个类中(每个新模型结构 = 一个新类,组合爆炸,FAWA 就是例证)。把“懂模型但不碰数据”抽成独立一层后,模型的特殊性只以**数据(规格表行)存在,不再以代码(新类)**存在。

什么是 FAWA + Window 双存储连接器——为 DeepSeek-V4 式混合注意力专门手写的一个类(组判断/哈希域/容量拆分全在该类内)。它是“手搓特判”的反面样板“每模型一个类”会组合爆炸。

每层的红线(边界),全篇最重要的一张表:

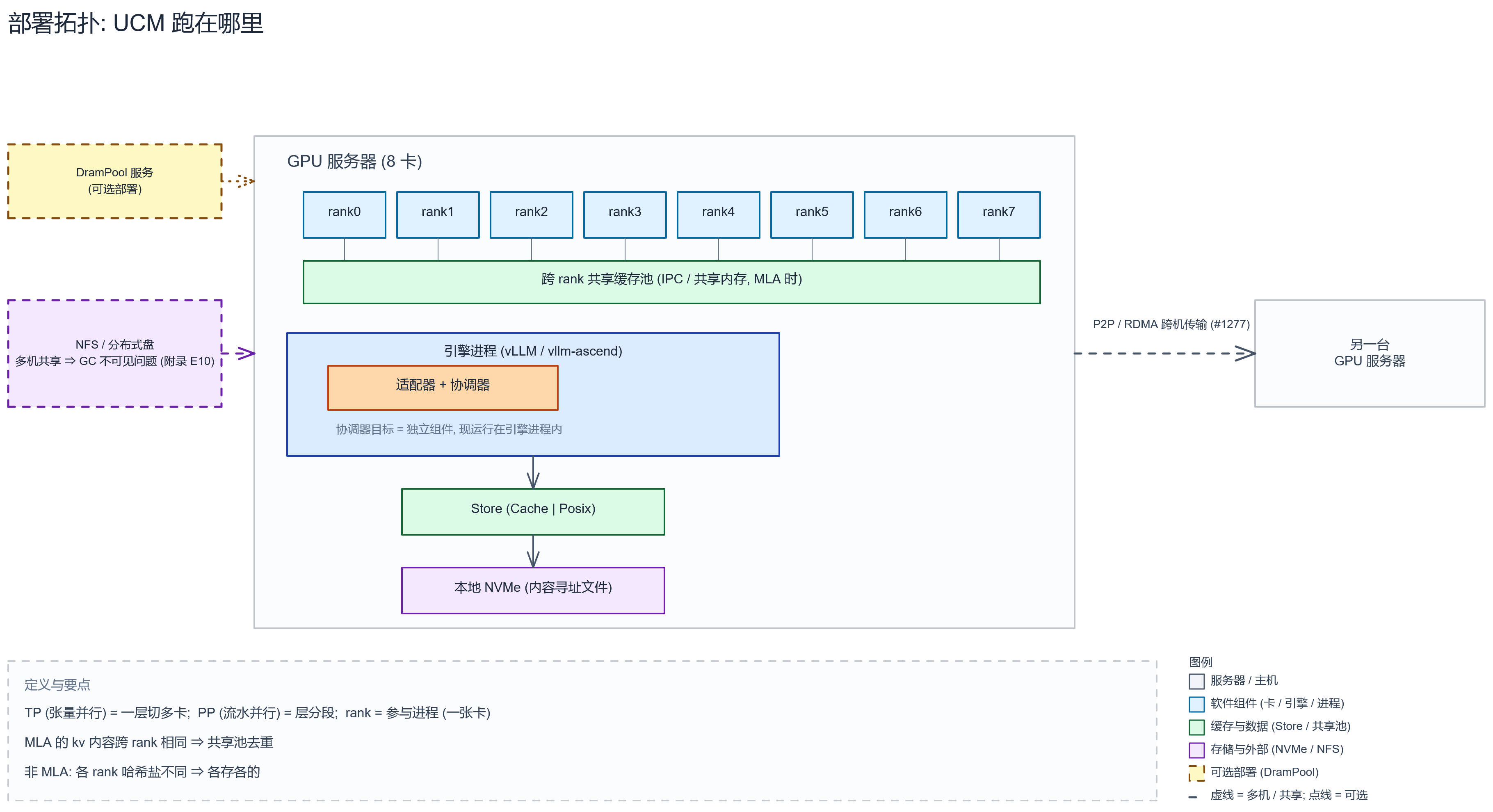

部署形态(协调器目标为独立组件仍同机);存储在本机(跨 rank 共享内存池 + 本地 NVMe);磁盘/NFS 可多机共享;DramPool(远端 DRAM 内存池服务,#1284)为可选服务;跨机走 P2P/RDMA(图 17)。

名词(张量并行,一层切多卡)/ PP(流水并行,层分段)/ rank(参与进程,一张卡)。MLA 的 KV 内容跨 rank 相同(共享池去重成立);非 MLA 各 rank 哈希盐含 rank 编号,各存各的。

第 2 章 引擎层

2.1 引擎侧的两个关键抽象(不熟代码也能懂)

1
# vLLM 侧(vllm/v1/kv_cache_interface.py,简化):
2
class KVCacheGroupSpec:
3
    layer_names: list[str]     # 哪些层属于这一组
4
    kv_cache_spec: KVCacheSpec # 组的形状
5
class KVCacheSpec:
6
    block_size: int            # 一个缓存块装多少个 token
7
    # MambaSpec 还有 tokens_per_state:几个 token 压缩成一个状态(快照数据的粒度)

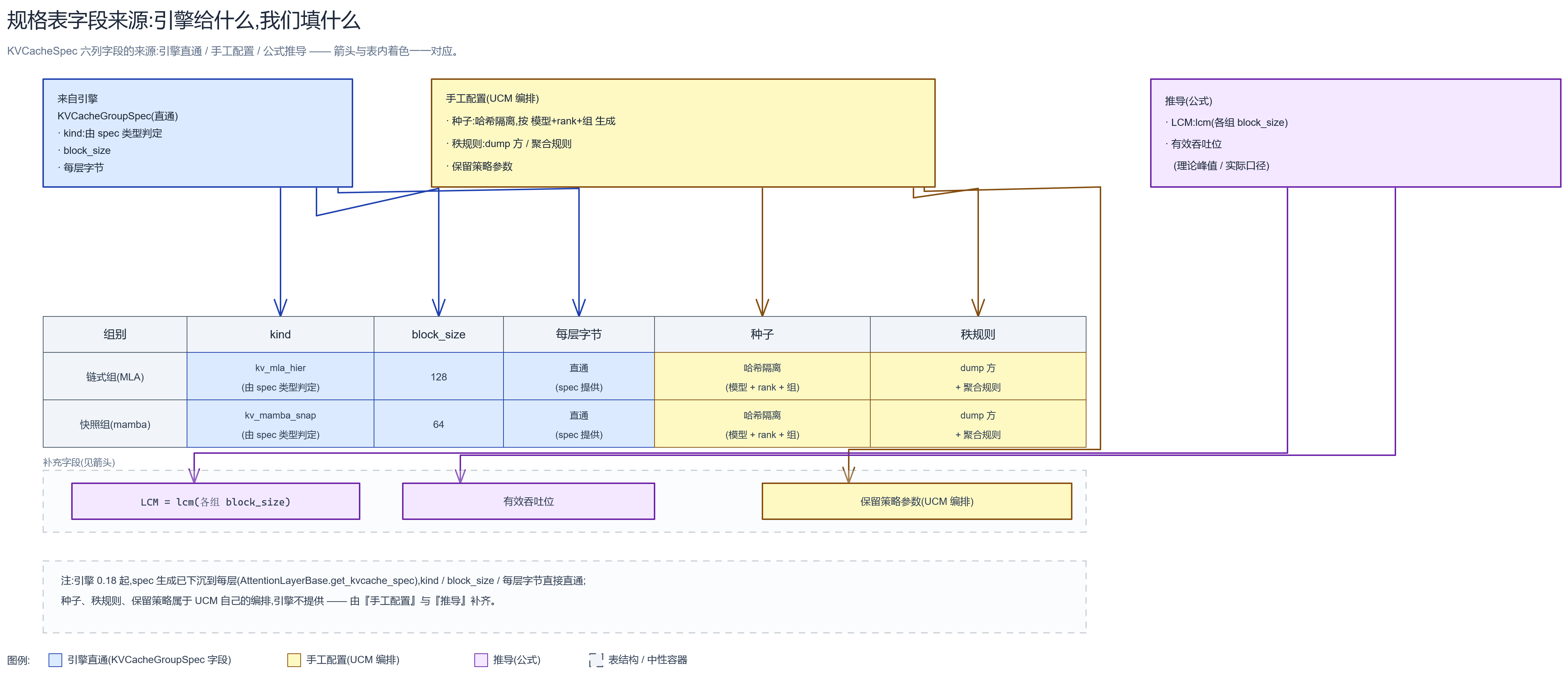

关键点“组”把混合模型的层分好、每组带形状信息——协调器规格表的原材料是现成的(哪些可信、哪些要自己推导,见图 14)。

2.2 引擎侧的混合模型机制(2026 现状,一手源核实)

• 匹配 token 数 = 各组取交集(AND)“新请求能复用多少前缀”,混合模型下各组命中取公共交集,按各组块大小的**最小公倍数(LCM)**对齐(块边界不同,必须对齐到公共刻度才能逐块比对);
• 状态对齐 状态按“块对齐快照”保存——状态本身是固定大小的张量,但按 token 块分页存放(一个块容纳固定的 token 数;状态存在最后 1+数个投机块——投机解码预取的额外 token 块;约定“运行中的状态总记在最后一个块上”——状态随序列末尾 token 走,续算时从最后一块接着写,不必回填中间块);
• 接缝:KVConnectorBase_V1 钩子(start_load_kv / save_kv_layer / get_num_new_matched_tokens),UCM 挂在钩子上做跨请求持久化。

引擎本地匹配(radix)与 UCM 裁决的分工 AND 是”本地内存里能不能复用”(提案);协调器的 min 是”持久层里到底有没有”(确认)。顺序 L → 问协调器 → 以协调器 (l,p*) 为准。

2.3 问题(引擎层)

第 3 章 接口层(Connector)

3.1 它是什么

桥 + 哈希器,并计算 KV 块的 16 字节编号。

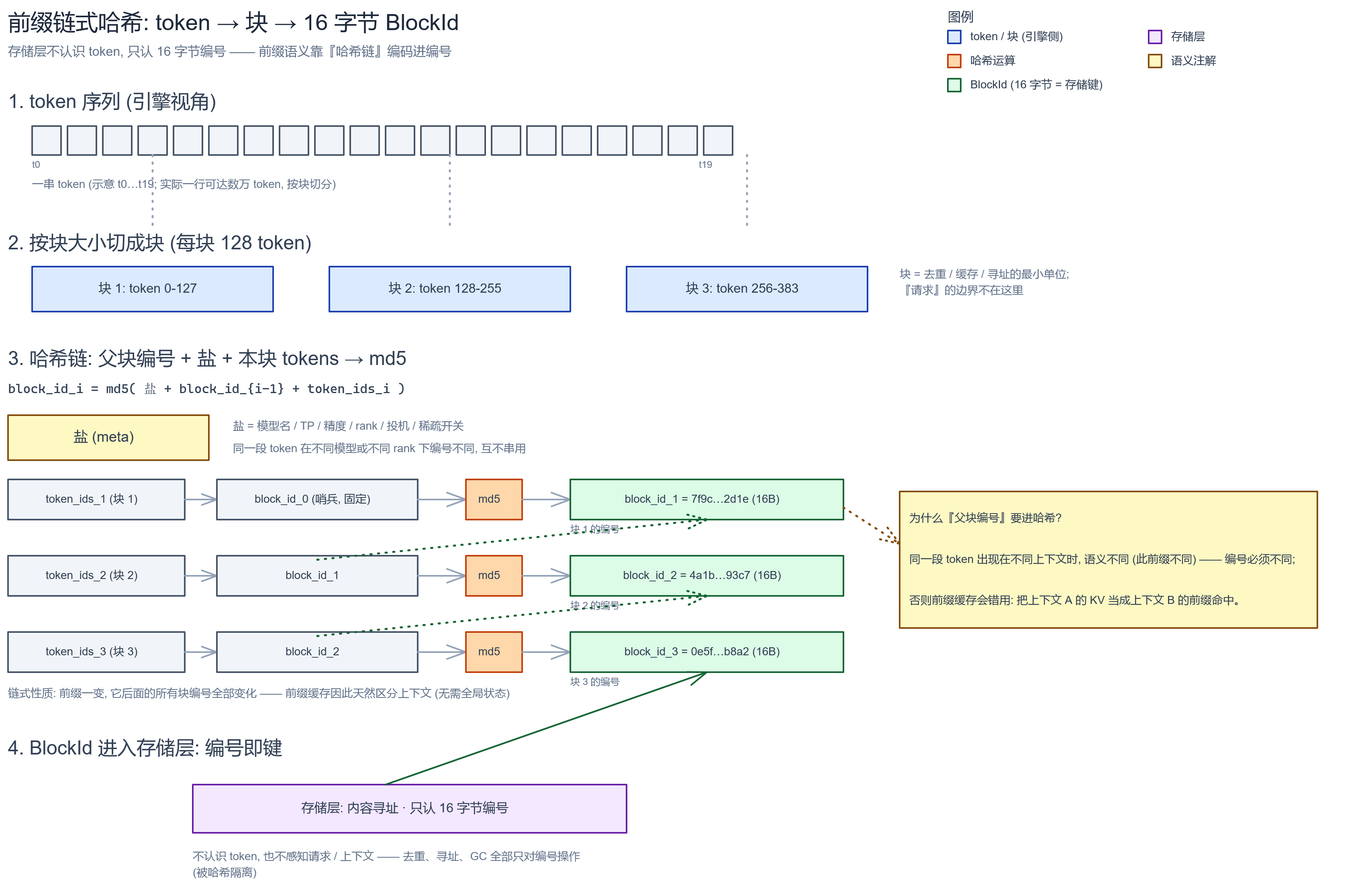

3.2 哈希“身份隔离”机制

1
# ucm/integration/vllm/ucm_connector.py:RequestHasher(简化+注释)
2
meta = f"{model_name}:{tp_size}:{dtype}:{rank_id}{spec_info}{sparse_info}"
3
#   ^模型名    ^张量并行度  ^精度  ^rank ^投机/稀疏开关 → "盐"
4
# 注:MLA 组在构造时 rank 恒取 0,等效"盐不含 rank"(见下方"MLA 例外");
5
#     非 MLA 的 worker 侧再用真实 rank 二次哈希隔离。
6
block_id = md5(meta + 父块编号 + 本块token列表)   # 前缀链式哈希

• 为什么父块编号入哈希,编号必须不同,否则前缀缓存会错用;
• 组粒度隔离 kv_cache_group 还有独立哈希链种子(组间零别名;实现 = hla_connector.py 的 KVCacheGroupManager,以 (UCM_GROUP_SEED, 基础盐, 组号) 派生每组建种子)——这使“同 token 前缀在 C4 压缩组、MLA 组、SWA 组各算各的号”,互不干扰。MLA 例外 组的盐不含 rank——内容跨 rank 相同,必须同号才能共享;非 MLA 的 worker 侧再做一次 rank 二次哈希隔离;
• 存储层不认识 token,只认 16 字节编号——模型语义与存储被哈希彻底隔离。

3.3 现状问题 个类与组合爆炸

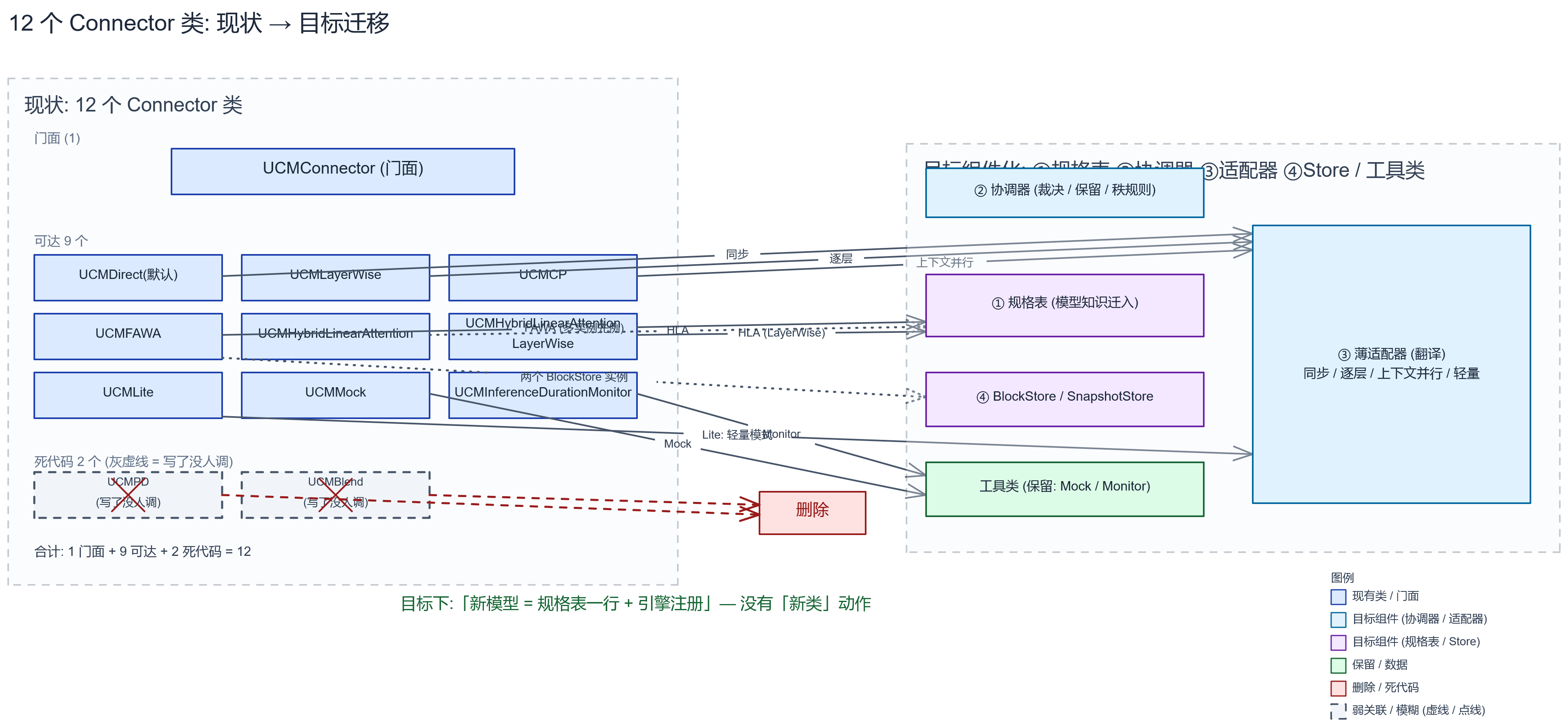

UCMConnector 门面按场景分派到 9 个分派实现 + 2 个死代码 = 1 门面 + 9 实现 + 2 死代码 = 12 个类(活类共 10 个)。9 个实现一句话(默认,load→forward→save 同步式)、LayerWise(逐层流水)、CP(上下文并行分片)、FAWA(DS-V4 双存储特判)、HLA 与 HLA-LayerWise(线性注意力混合及其逐层版)、Lite(轻量)、Mock(测试)、监控(推理时长观测)。PD/Blend 是历史遗留(原为 PP 解码 / 稀疏混合 KV 设计),已被后续实现取代且无引用,属死代码。

为什么新模型“被迫”新写类(推演) X → can_handle 判断要认 X 的形状 → 判断写进现有类 → 现有类的内部流程(如逐层 dump)按已知形态编写,X 对不上 → 改现有类有风险,新写类隔离风险 → 历史选了新写类(FAWA 即例证)→ 类越来越多。根因(形状)与场景逻辑(时机)写在同一个类里,两个变化轴(模型 × 场景)只有一个维度(类)表达。

补丁问题 个版本目录、约 200 个补丁文件(含 __init__.py 共 203 个,口径见附录 C)直接改引擎源码。补丁要分两类看待:生命周期类(改引擎的调用时序,如“谁在何时调 wait/save”→ 每个引擎版本重打一遍)收敛为“每版本一个适配器”;模型类(认新模型形状,如 Mamba 对齐)→ 等引擎上游吸收,不该永远留在补丁里。

3.4 优化后的接口层

第 4 章 协调器(L2)

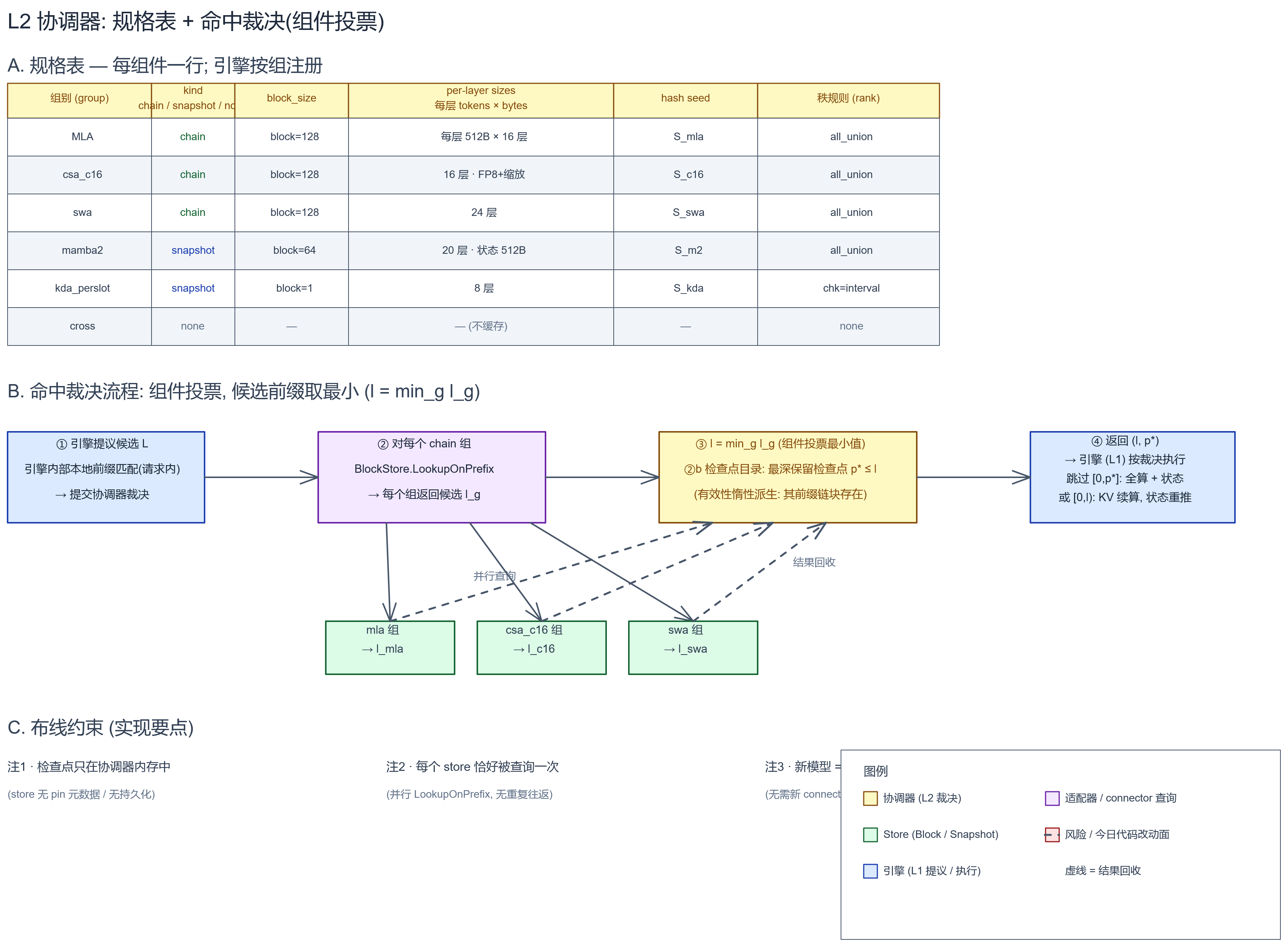

4.1 规格表

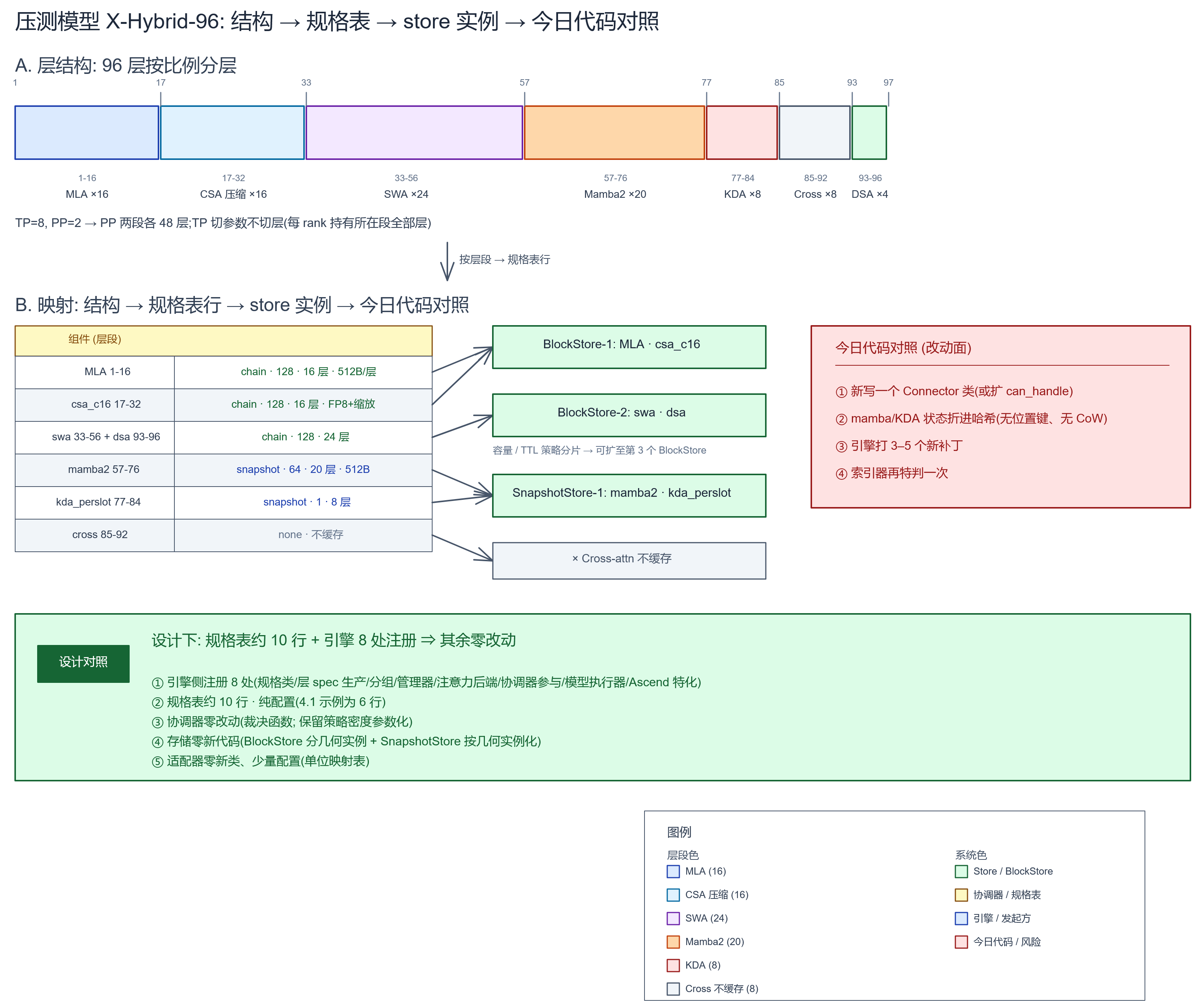

规格表 = 每个 kv_cache_group 一行,启动时算一次、运行期只读。示例(全部使用同一模型 X-Hybrid-96,与图 8 图 9 口径一致):

1
SPEC_TABLE = [
2
  # 组名         kind       block  每层字节          种子    秩规则
3
  ("mla",        "chain",   128,   [512]*16,         "S_mla", "all_union"),
4
  ("csa_c16",    "chain",   128,   [fp8+scale]*16,   "S_c16", "all_union"),
5
  ("swa",        "chain",   128,   [...],            "S_swa", "all_union"),
6
  ("mamba2",     "snapshot",64,    [512]*20,         "S_m2",  "all_union"),
7
  ("kda_perslot","snapshot",1,     [...],            "S_kda", "chk=interval"),
8
  ("cross",      "none",    None,  None,             None,    None),
9
]
10
# kind: chain(积木)/snapshot(罐头)/none(不缓存)
11
# 种子: 哈希隔离(每组的独立哈希链,防组间撞号)
12
# 秩规则: 见下(4.2 的"秩规则(定义)"段)
13
# 每层字节: 每 token 字节数(示例值;csa_c16 的 16 = 示例压缩比,真实模型见 6.1 的 1/4、1/128)

4.2 命中裁决

1
def resolve_hit(candidate_L):                       # candidate_L: 引擎本地匹配的候选长度(仅作首轮裁剪)
2
    l = INF
3
    for g in chain_groups:                          # ② 对每个链式组(多组共用存储实例时仍按组建查询)
4
        l_g = BlockStore[g].lookup_on_prefix(请求的前缀哈希链)  # 按该请求的块哈希链问"持久层最长存在到哪"
5
        l = min(l, l_g)                             # ③ 组件投票 = 取交集(错命比漏命贵)
6
    l = floor_to_lcm(l)                             #    对齐到各组块大小的公共刻度(LCM)
7
    p_star = INF
8
    for s in snapshot_groups:                       # ④ 每个快照组查自己的检查点目录(键含前缀哈希,见 4.3)
9
        p_s = checkpoint_dir[s].deepest_candidate(l)    #     "最深保留检查点 ≤ l"
10
        p_star = min(p_star, p_s)                   # ④' 跨快照组取最小:所有组的检查点都就位才可跳过
11
    return (l, p_star)

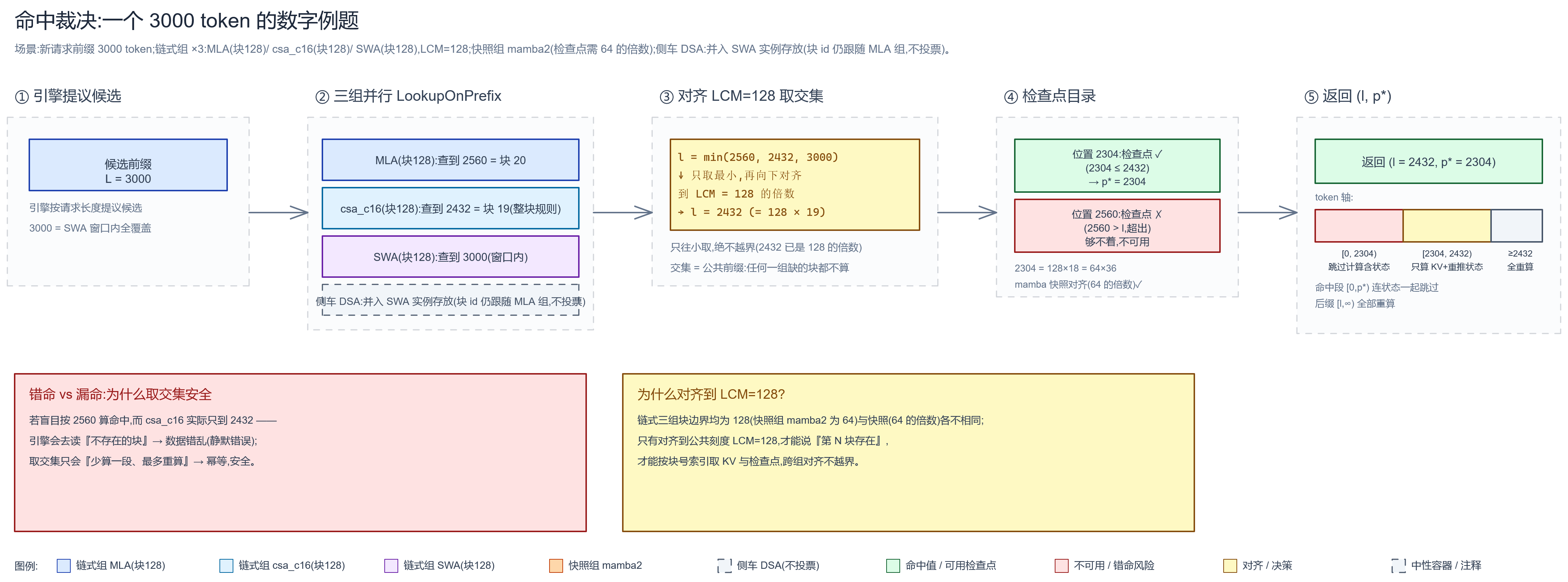

数字例题见 fig13(3000 token 2560、csa_c16 2432(整块规则)、SWA 3000 → 交集对齐 = 2432;检查点 p* = 2304;引擎跳过 [0,2304) 完整计算,[2304,2432) 续算,之后全重算)。

秩规则(定义):“这一组由哪些 rank 负责写盘、跨 rank 聚合取并集还是交集”——MLA(内容跨 rank 相同) rank dump 成功即可,聚合取并集(all_union);非 MLA(各 rank 内容不同) rank 必须自己 dump,聚合取交集;快照组的秩规则与链式组相同(交/并);规格表里的 chk=interval 是保留策略参数(见 4.3),不是秩规则——两列语义不同。

现状 vs 目标(重要分界)(代码)里 MLA 是 rank0 单点 dump 全部层(见 7.4),单点失败即整块丢失;目标语义是 all_union——任一 rank dump 成功即可,用冗余换可用率(算例 B 是目标语义,7.4 是现状观察;7.0 三句话里的“只让 rank0 存”也是现状)。

多个快照组怎么裁决(4.2 的补全);引擎要“跳过 [0,p*] 的完整计算”需要所有快照组在 p* 处都可用——所以 p* = min over 快照组(各自最深的可用检查点)(伪代码中的 ④′)。算例 A 只让 mamba2 组参与打分(简化;X-Hybrid-96 的两个快照组规则相同,见 8.1),p* = 4096 的结论不变。

两个一致性问题的回答:

• 引擎 AND 与协调器 min 的关系 AND = 本地提案,协调器 min = 持久层确认;顺序,以协调器为准;上收 = UCM 侧散落实现统一为单函数,引擎内部照跑。
• 裁决 → 执行的竞态窗口 load 到自己的 GPU 槽;load 完成(数据进 GPU)后便是本地副本,之后缓存层怎么淘汰都不影响本次请求。正确性锚点 = “load 完成”,不是“裁决时点”。

4.3 检查点与保留策略(快照数据的“何时存、何时失效”)

保留策略(在哪些位置创建检查点,三触发):

1. 请求结束(仅当有新增计算/新状态;完全命中、无新增内容则跳过);
2. 同一前缀第二次“未被服务”的出现 → 在公共边界存(命中过缓存的不算,它已享受);
3. 定间隔/输出每隔 N token 存一个。

Put 与登记这一环的执行者 由适配器在 save_kv_layer(状态层)时执行(它持有快照地址与组前缀哈希);完成后经回调把 (组, 位置, 前缀哈希) 登记进协调器目录——目录由引擎侧写入、协调器持有,与“协调器不碰字节”不冲突(它只收登记结果,不发起传输)。

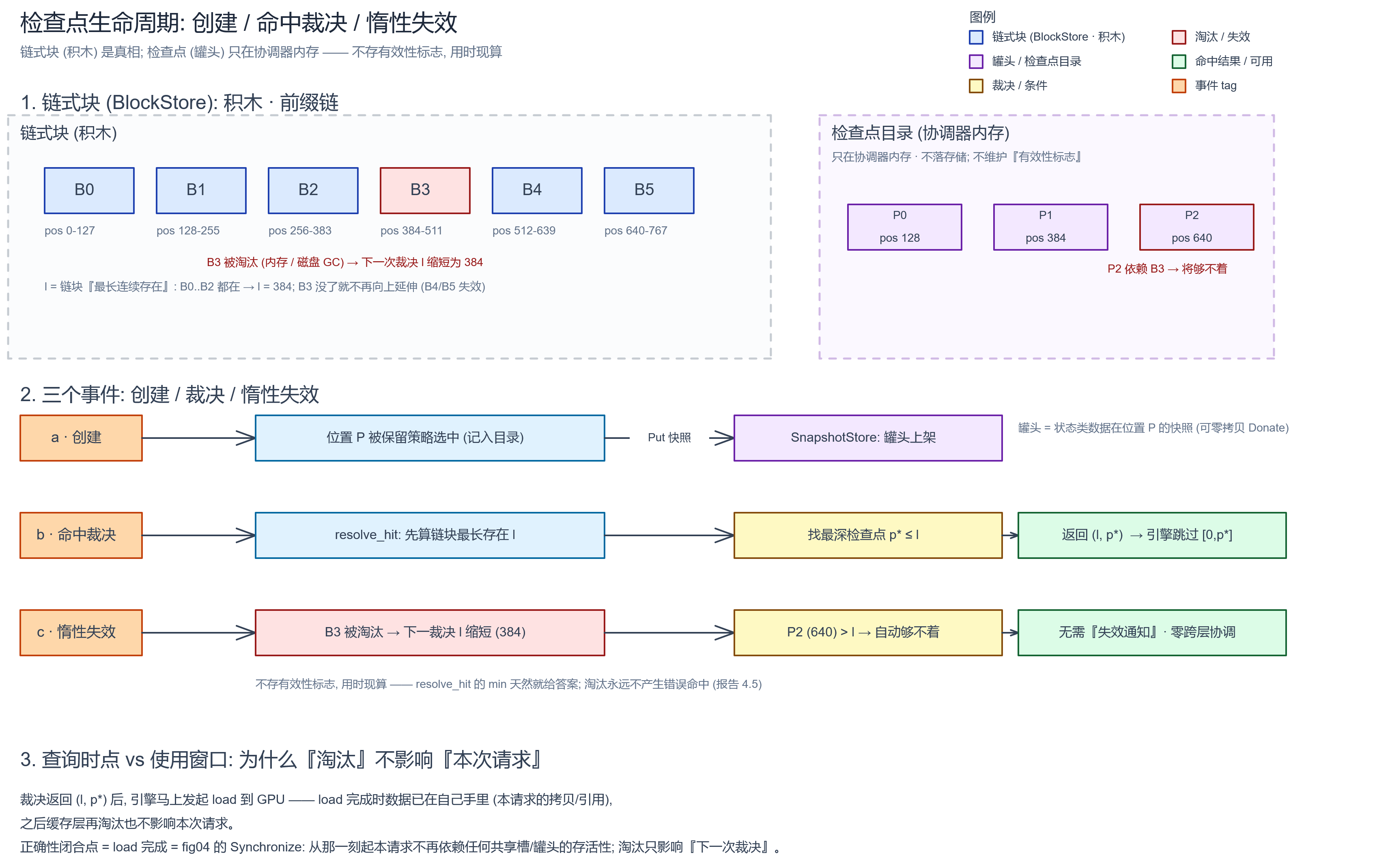

检查点有效性(为什么),取决于它依赖的前缀链式块还在。两种做法(存储淘汰时通知协调器 = 跨层事务 + 有状态协调器)vs 惰性失效(采用)“有效标志”,用时现算——min 结果天然 = 链式块最长存在到哪,检查点目录里“最深的 ≤ l 的位置”即有效。块没了 ⇒ 检查点自动够不着 ⇒ 零通知、零跨层协议,淘汰永远不产生错误命中。

目录的键必须是 (组, 位置, 前缀哈希) p* 候选——多前缀在同一位置各存各的快照时,“位置对、内容错”的跨前缀错命不会发生(位置 4096 的检查点只对“前缀哈希链匹配到 4096 的请求”可见)。

检查点目录崩溃恢复。方案①(缺省) miss → 引擎重算并重新 Put(检查点是加速,不是正确性);方案②(可选) 加“枚举键”接口,重启全量重建。多机部署同理,盘面可共享;跨机命中 = 目录 miss → 首次 Get 失败 → 重算并按需重建,与崩溃恢复同构。快照条目自身被存储淘汰 = 下次 Get miss → 该目录项自然作废,引擎退化为“该段状态重推”(漏命安全)。

4.4 问题(协调器层,四分法)

4.5 算例集(把规格表与裁决“算给你看”)

算例 A + 快照组不投票(5000 token 前缀,X-Hybrid-96 前三组 + 快照组 + 侧车)

注直接给定的,以聚焦裁决数学;目录的产生过程见 4.3 保留策略与 4.5 算例 C。本例为 prefill 场景,假设 SWA 窗口 ≥ 5000(窗口未截断);窗口不足时命中长度被窗口截断(7.3 澄清 2)。

算例 B“正确性 × 冗余策略”(非 MLA 交集 vs MLA 并集)

• 非 MLA 组 4 个 rank 为例(数字与 TP 解耦,TP=8 时结论形式不变)——各 rank 持有同一逻辑块的不同分片(哈希盐含 rank,内容不同),4 片全在才命中该块。设每 rank dump 失败概率 p = 0.1(独立) = (1−p)⁴ ≈ 65.6%;任一 rank 失败,该块对整前缀不可用——宁可漏命重算,不可错用(intersection);
• MLA 组 rank 相同(共享池去重),任一 rank dump 成功即可 = 1−p⁴ ≈ 99.99%(union,4 份冗余);rank 失败只损失冗余,不损失可用性;
• 结论,是语义选项——非 MLA 以冗余换可用率,MLA 以冗余换容错;规格表里的一行,决定“这块数据用交还是并”。
• MLA 跨 rank 相同的前提 共享/复制(如 DP、或多 rank 共享同一 kv 头);若 TP 按头切分(内容不同),该组秩规则应改 intersection——前提由部署决定、在规格表“秩规则”列显式声明,不是架构假定。

算例 C → 检查点目录如何增长(10000 token 长输入,间隔 1024)

注(如 64 的倍数)对齐;实际实现中检查点位置会按网格对齐(4.2 多快照组裁决段)。

4.6 算例小结

以上算例把第 4 章的三件事串起来(min)决定“长度”,检查点目录决定“深度”,秩规则决定“交还是并”。三者的组合就是 resolve_hit 的全部输出 (l, p*)——引擎拿到后只需做 fig13/算例 A 里的分段执行。

第 5 章 存储层(混合模型视角)

5.1 什么数据进什么原语(主线的唯一问题)

• 逻辑键 vs 物理键(统一全文的说法)/规格表层面用逻辑键(组, 块哈希)(组间经独立种子隔离,3.2);落到 store 是物理键 = 16 字节 BlockId,存储层按 (块号, shard) 寻址。7.2 的”(块号, shard)“(shard 眼下叫”第几层”)、7.3 的”(块, shard)“都是同一物理键的说法——shard 眼下叫”层”,目标架构叫“存取单位”,语义变宽、机制不变;

• SnapshotStore 键里的“位置” 序号(对齐到检查点间隔);位置差一个 token,快照不可用——“罐头”语义;

• CoW(拷贝后写),取用前复制到私有,防互相污染;

• Donate(零拷贝移交),省一次拷贝;

• 为什么快照也不需要“每任务 size” per-model 静态(规格表携带),任务描述保持 {块号, 分片, 地址} 即可——“几何=配置,语义=任务”纪律的体现(机制详见附录 E5);快照组的 block_size 是检查点网格粒度(mamba2 token 一格;kda token),不是链式块大小,也与 tokens_per_state(状态压缩粒度)不同;

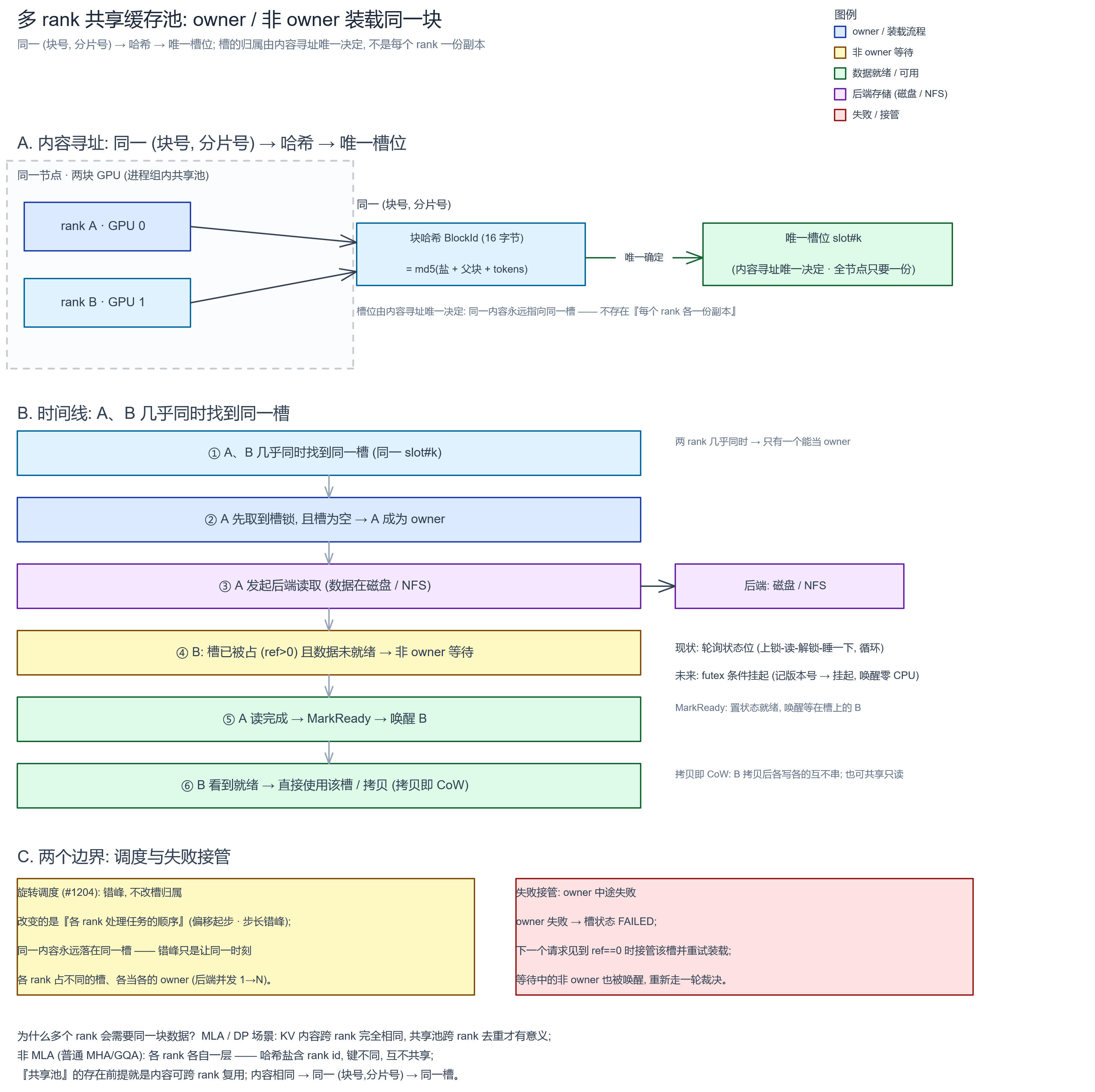

• 同一内容只存一份 owner/非 owner 机制(谁先锁到空槽谁取数,其余等待)是 store 内核细节,见附录 E6;

• 存储层只收 Touch 脉冲,不收 pin 指令,存储无会话元数据(三义澄清见附录 D Q8)。

5.2 缺什么(现状问题)

第 6 章 模型世界全景与业界对照

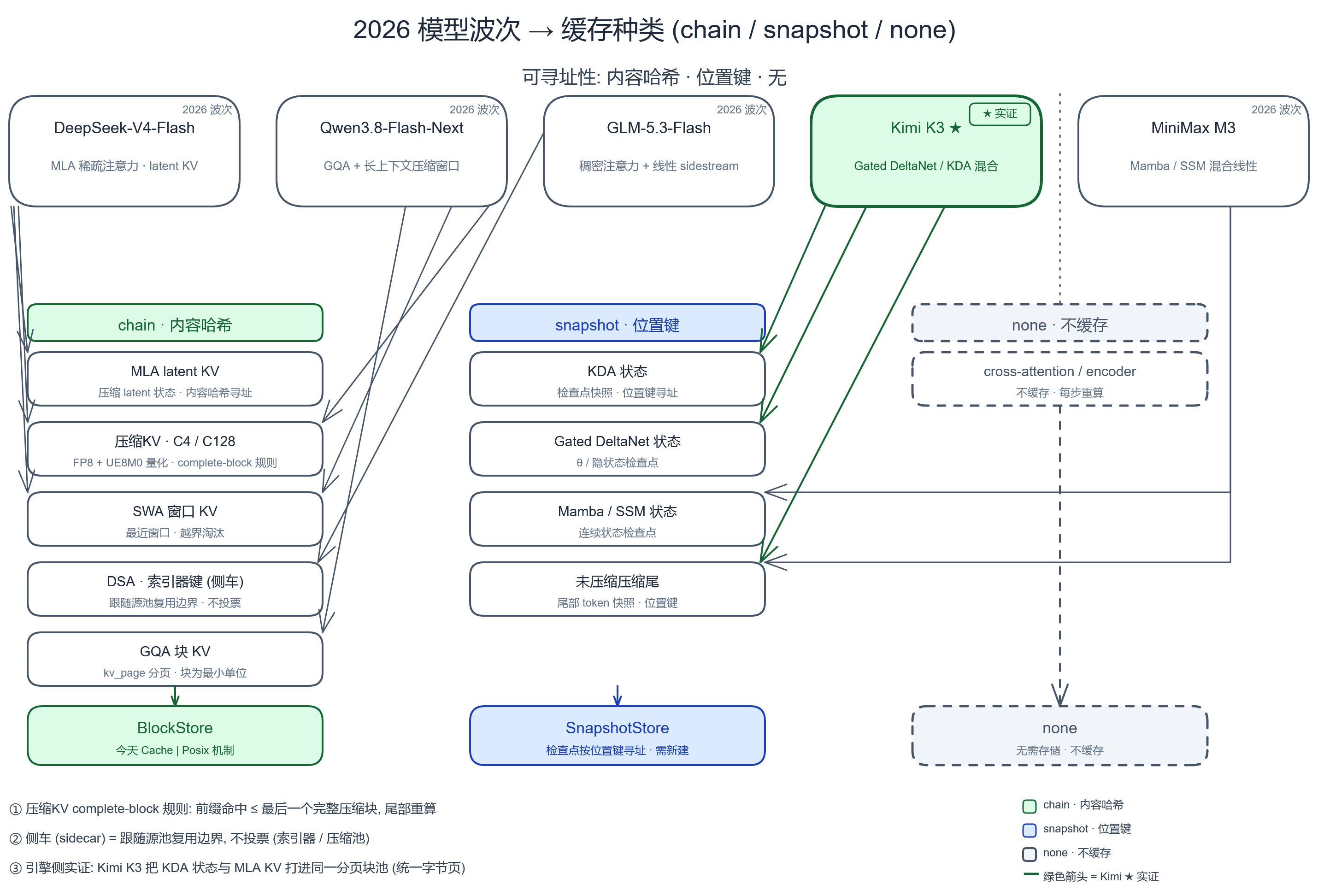

6.1 模型波次 → 缓存种类(本报告的分类轴)

6.2 四大引擎的混合模型实现(2026-08-27 主分支核实)

注“hash 粒度 = gcd”指各组块大小的最大公约数(最小哈希单位,粗块可复用细哈希);“状态保存在最后 1+数个投机块”的机制见 2.2。

逐家细读(2026-08-27 各主分支 commit 核实):

• vLLM n 模式切分(_get_kv_cache_groups_uniform_page_size pattern 槽位归组、不足补 padding——如 10 个全注意层 + 20 个滑窗层按 1 的 pattern 重复 10 次 = 30 层,每 pattern 一组的槽位合并即得 3 组,每组 10 层);0.11 曾硬断言“恰好两种组”,0.18+ 改为定点迭代循环支持 N 型;每层 AttentionLayerBase.get_kv_cache_spec() 自己产 spec(0.18 下沉);coordinator 通过 find_longest_cache_hit_per_group 把每组的命中长度暴露给 connector(hit_diverged = 组间命中不一致)——这是我们的“组件投票”在引擎侧的原型;MambaManager 的 “align” 快照把状态记在最后 1+num_speculative_blocks 块,_pending_partial_tail_offloads 把 CoW 边界块直接交给 connector 做 sub-block 前缀 offload——这是我们 SnapshotStore 的 CoW 语义的先行者。
• vllm-ascend:storage_block_size = block_size // compress_ratio(Ascend 内核吃压缩页,调度器按原始 token 单位算);kernel_block_size = 128 的硬件硬约束(注意力页必须 ≥ mamba 页,再 pad 对齐);DS-V4 路径两个全注意力组(C4/C128)各自截断后取共同学位;Compressor + AscendCompressorStateCache(kv_state + score_state,float32)是压缩注意力的状态缓存;kv_pool/ucm_connector 里就是我们 UCM 的薄壳。
• SGLang 级 radix 树(trie);Unified Radix Cache 的“组件投票”——“match boundary is only advanced when all validators return True”(FULL 路径锁/SWA 窗口锁/MAMBA 单节点锁,级联逐出 Full>SWA>Mamba,tombstone 恢复);donate_mamba_ping_pong_slot 把活动槽直接捐给缓存、Int8CheckpointStore(per-head-k 对称 int8)让检查点容量翻倍;检查点必须落在 mamba_checkpoint_grid = lcm(chunk,page) 网格上——与我们的 p* 对齐是同一思想。
• TensorRT-LLM 的 blockRadixTree 块基数树(叶子块才能逐出);mamba 状态支持“周期快照”或“显式边界”,但要状态与注意力块复用必须用 CppMambaHybridCacheManager(V2 才把状态并入 C++ 块池);卸载接缝 kvCacheConnector + NIXL transceiver(Python 侧)。

四个统一观察(它们直接支撑本报告设计):①LCM/网格对齐是通用语言——四家全在做;②组间命中 = AND/min——四家全在做(我们做成协调器单函数);③状态 = 块对齐快照 + CoW——四家全在做(我们立为第二原语);④每家都开了外部存储接缝——证明“缓存系统”是行业需求。“组件投票”不是我们的发明,是引擎侧已有机制的 UCM 侧确认。

6.3 主流卸载/分层系统对照(缓存放不下的地方,业界怎么做)

六个系统其实在回答三个问题“数据住哪”——LMCache 的分层(L1 显存/内存 → L2 磁盘/远端)、Mooncake 的“GPU→CPU 池→SSD”、DeepSeek 的磁盘默认开启,全是“分层”的不同分法;第二个问题“怎么找到它”——LMCache 用 chunk 哈希、Mooncake 用前缀链块哈希、SGLang 用 radix 树、NIXL 干脆不找(只搬段),各自的“寻址轴”不同、有的按位置、有的按段;第三个问题“淘汰谁”——从 LRU/LFU 到会话软引用、从 pin 到 best-effort,差别在于“热度信号从哪来”。我们的设计把第一个问题留给存储双原语的实例划分,把第二个问题收敛成“链式/快照”两轴(6.5 铁律 1),把第三个问题交给“Touch 脉冲”——三个问题上都取业界的主流形态,再收进自己的哲学里。

6.4 业界做法 → 我们的设计映射(取什么、拒什么)

6.5 五条铁律(每条一句论证)

1. 可寻址性是唯一稳定分类轴(积木/罐头),不由模型名字决定——所有引擎(对照见附录 C 深度材料)都在用不同语言说同一件事;
2. 几何写进规格,不写进任务,几何变化 = 新实例;
3. 组间命中取交集(错命比漏命贵) = 读不存在块/错位数据 = 静默错乱;漏命 = 重算,幂等安全;
4. 状态 = 块对齐快照 + CoW、不可拼接,能复用的只有对齐边界处的快照,取用前复制防污染;
5. 侧车跟随源池,不投票,源组命中了它才可用;不进入 resolve_hit 循环。

6.6 设计哲学 × 现实的七对矛盾与适配

设计哲学从来不是免费的“现实中的一处张力”为代价,混合模型把这些张力放大。本节把全部张力摆到同一张桌上,每条按“哲学 → 现实/矛盾 → 适配 → 代价”展开。6.6.1/6.6.2 把最长的那条因果链——无 size → 环效率 → 协调器——讲透;6.6.3 是其余六对的速查表;6.6.4 算总账。

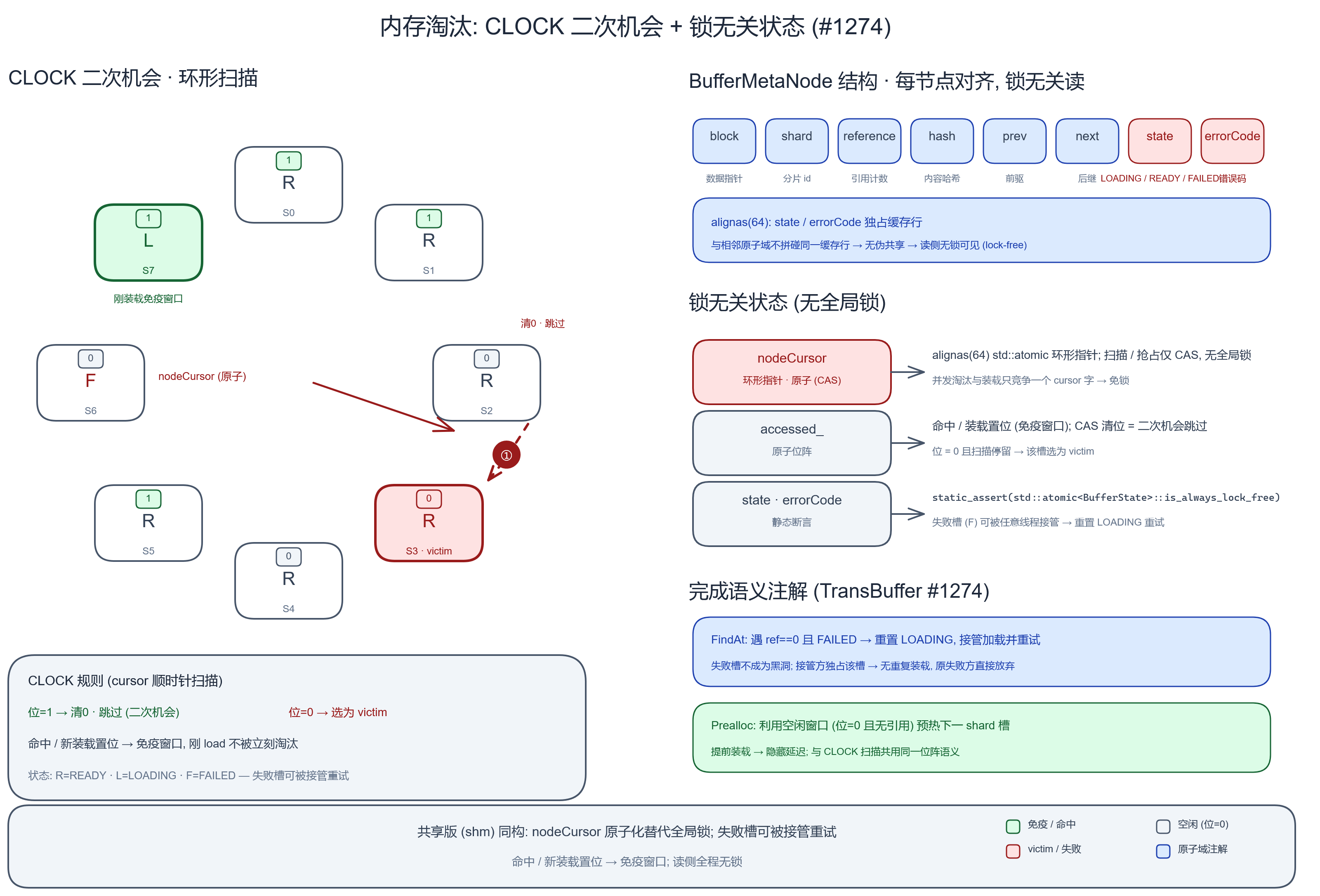

6.6.1 第一对 size 与环效率——FIFO 到 CLOCK 的证明(为什么不是 LRU)

哲学 size 字段,几何只以配置存在(E5)。现实(O(1) 读写查找)的成立条件,改动它会让五处几何同时塌(E5 ①–⑤)。混合模型的冲击(MLA 512 B vs FP8 压缩 vs 状态张量)、位置键数据(状态检查点)、共享行(跨层粒度)——环只吃同构几何 + 纯内容键。

证明链(为什么淘汰只能是 FIFO→CLOCK,而 LRU 被系统性排除):

1. 内容寻址 ⇒ 数据不能移动 = 内容的哈希,槽位 = 地址;移动数据 = 换地址 = 失去“按内容找地址”的性质,所以淘汰只有一条路——原地覆盖;
2. 定长槽 ⇒ O(1) 寻址:DataAt = base + index × nodeSize 是纯算术;槽宽可变则退化为扫描,或按最大宽分配(容量税),或引入二级索引(几何塌);
3. LRU 被约束排除 需要访问序结构——双向链表(环的定长头部布局装不下跨进程可变结构)或每槽时间戳(驱逐时求全局最小 = O(n));两者都破坏“槽 = 数据、别处无状态”;
4. FIFO 是几何内最便宜的选择(一个指针 freeHead++,旧实现的真实样子),但零 recency miss 立刻挤掉(批量加载活锁,实测踩过);
5. CLOCK = FIFO 指针 + 每槽 1 bit 1 → 清 0 放行(二次机会),扫到 0 → 选为 victim;摊还 O(1)、几何不破(bit 长在槽头上),recency 窗口 = 一个指针周期。这是“地址 = 位置、槽 = 数据”约束下可达到的最近似 LRU——不是懒得做,是 LRU 家族(链表/堆/时间戳)在此被排除;2-bit 变体(再扫一轮)是继续逼近 LRU 的方向(OS 页面置换是同一套论证)。

适配:①按几何分实例(每个 BlockStore 一种几何,实例化 = 参数);②位置键数据不进环 → 第二原语 SnapshotStore(第 5 章);③“哪个组什么几何”需要权威 → 规格表(4.1)。

6.6.2 为什么必然推出协调器(不是架构偏好)

• 环的约束在 store 内部不可放松(放松 = 五处几何塌或失去内容寻址),所以混合模型的三样新东西只能在 store 外消化;
• 于是需要一个“懂模型但不碰字节”的层回答三个问题、怎么复用、何时保留——规格表 + resolve_hit + 检查点目录 = 协调器(第 4 章);
• 反证,模型知识只能留在 Connector(12 类组合爆炸)或漏进 store(LookupOnReverse 已漏过一次),两条路都被历史验证是坏味道;
• 边界点破 给 TaskDesc 加“完成粒度”字段不算违背纪律——它是时序信号(何时通知谁),不是几何(size);“几何=配置,语义=任务”约束的是数据语义,不约束时序信号。这条区分让 store 侧的最小改动(E4)与哲学自洽。

6.6.3 其余六对(速查表)

6.6.4 代价小结,一对付学费

• 第 2–7 对的适配都是收敛/参数化/上收,不新增结构复杂度;唯一新增复杂度的是第一对逼出的协调器本身(检查点目录在内存),崩溃恢复只能靠惰性失效(首次 miss → 重算 → 重新 Put,4.3),多机同理——这是“用一个新的有状态组件换掉 N 个特判”的净复杂度账;
• 判定准则(给 store 加会话元数据、加 size、加第二索引)都直接违背上面某一对矛盾,应回到本节拒掉。

第 7 章 逐层流水(Layerwise)适配

7.0 三句话版本(只想懂个大概,读这里就够了): 模型是一层一层算的。KV 存在外面,取回来、存出去都要时间。逐层流水的意思是:算第 1 层的同时,后台把第 2 层的 KV 取回来、把第 0 层的 KV 存出去——像工厂流水线,加工和搬运同时进行,谁也不用干等。 为什么混合模型绕不开它:①模型被切成多段放在不同卡上(PP),每张卡只有“自己的那几层”,所以必须按层存取;②哪一层由谁负责存,是规则决定的(MLA 只让 rank0 存);③mamba 状态层这种“罐头”数据也是按层出现的。 现状的毛病(一整层所有请求一起等,一个慢全等)、仓库线程少、队列满了会悄悄丢掉该存的层(你以为存了,其实没有)、有的连接器(FAWA)压根没用逐层、投机解码会重复存同一层。改进方向“层×请求”给就绪信号、一层一个任务、失败必须报出来、状态层放进 SnapshotStore。

7.1 什么是逐层流水(用大白话讲)

KV Cache 是模型记住历史输入的“笔记”,太大放不下 GPU,要存在外面。取回笔记、存回笔记都要花时间。模型是一层一层算的(第 0 层、第 1 层、第 2 层……每层都要读前面的 KV)。

两种笨办法:

• 先全取再算 KV 全部取回来 → 开头干等(存储延迟全暴露);
• 先算完再全存 → 结尾干等(batch 尾部被存储拖住)。

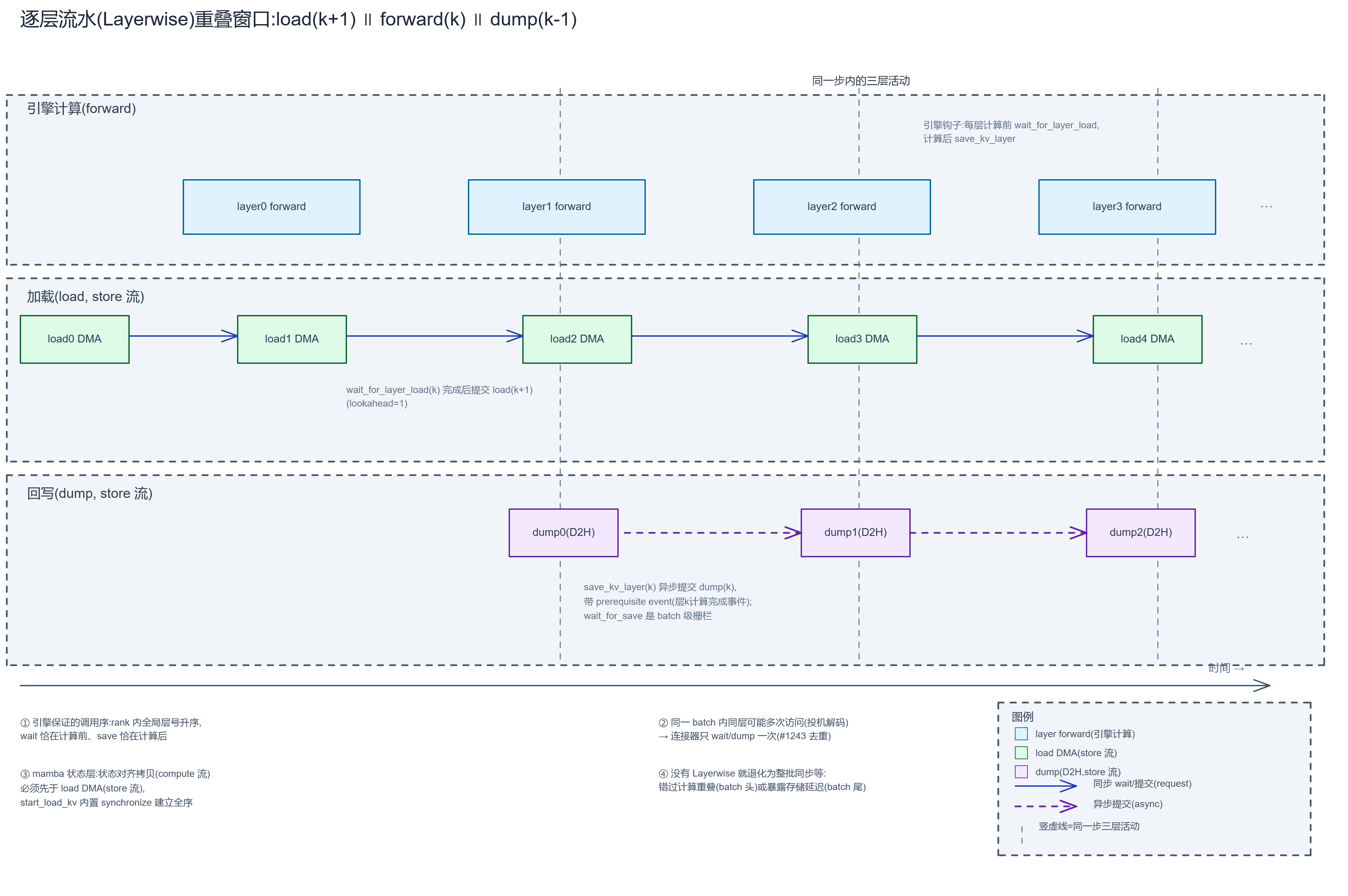

逐层流水 = 第三种办法:边算边取边存。时间线(一个 3 层模型的例子):

这就是”算 k 层的同时,取 k+1 层的货、存 k-1 层的货“——三角流水,谁也不干等。

引擎怎么知道在哪个时刻打电话?靠“钩子”(hook) UCM 提供的固定函数。这些调用顺序是引擎保证的契约(见 7.2)。

7.2 引擎的“四个电话”与 UCM 现在的做法

引擎保证的调用顺序(连接器可以依赖的输入契约):

1. 开算前一次电话:start_load_kv(必须早于第一层);
2. 每层计算前一个电话:wait_for_layer_load(k)——“第 k 层 KV 到齐了吗?没到齐就先等着,到齐才开算这一层”;
3. 每层计算后一个电话:save_kv_layer(k)——“第 k 层算完了,拿去存”(异步,不等它存完);
4. 全部结束一个电话:wait_for_save + 收尾——“该存的都安全存完了吗?”(这通电话保证 内存里的旧 KV 在被覆盖之前,已经存走了)

保证的具体细节:①每层的电话严格按层号从小到大打;②同一个 batch 里,同一层可能被叫到好几次(投机解码的原因),但只需要等一次、存一次;③存出去的顺序 = 算的顺序,但存完的顺序不保证——所以不能假设“先存的先完成”。

UCM 现在的做法(代码里的实现):

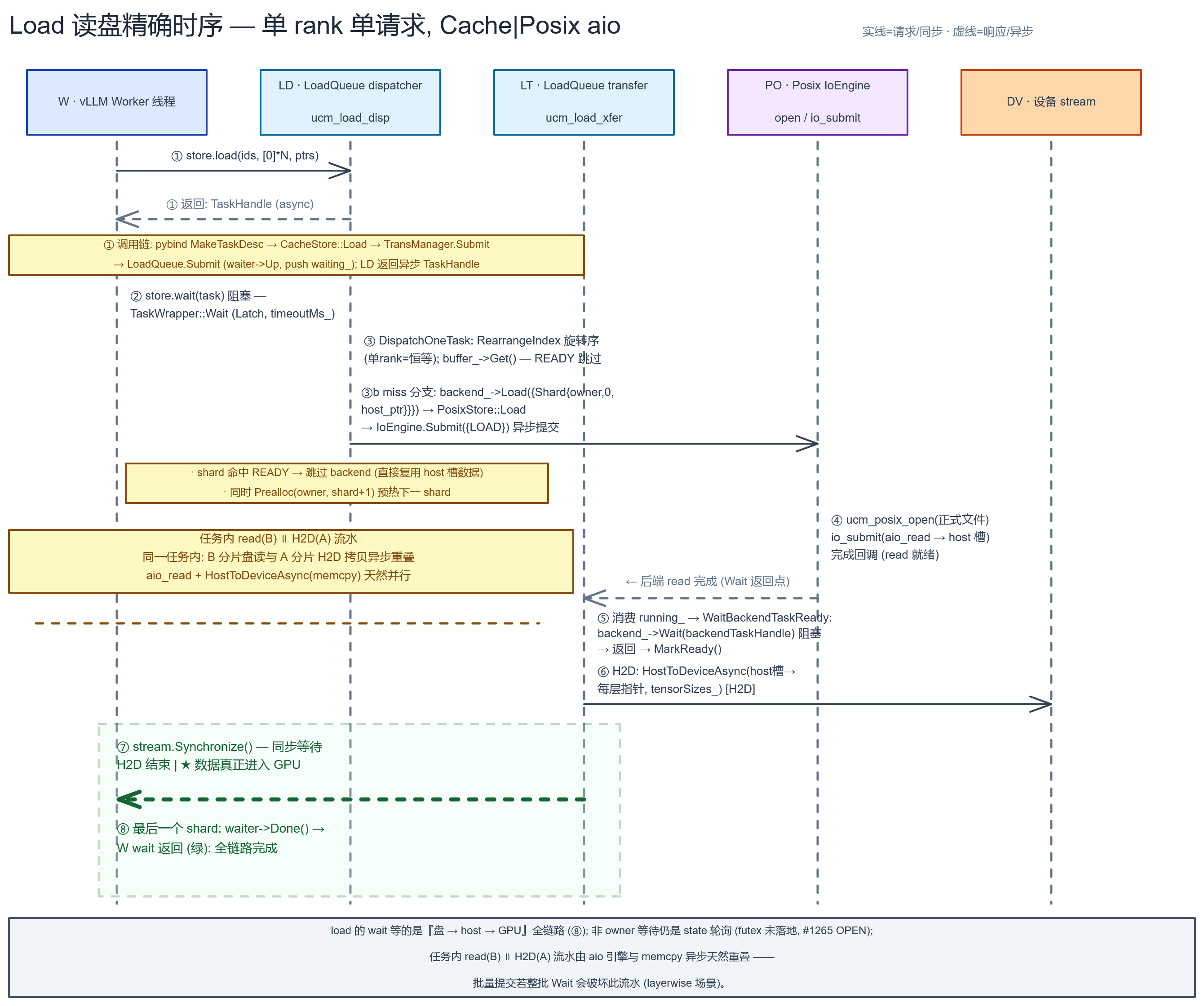

• 开算前只提交第 0 层的取数任务;
• 每次等完一层,立刻顺手提交下一层的取数任务(超前量 = 恰好 1 层);
• 存档时,引擎会传一个“这层算完了”的事件(prerequisite event),仓库收到这个事件才开始拷贝——保证不会拷到还没算完的脏数据;

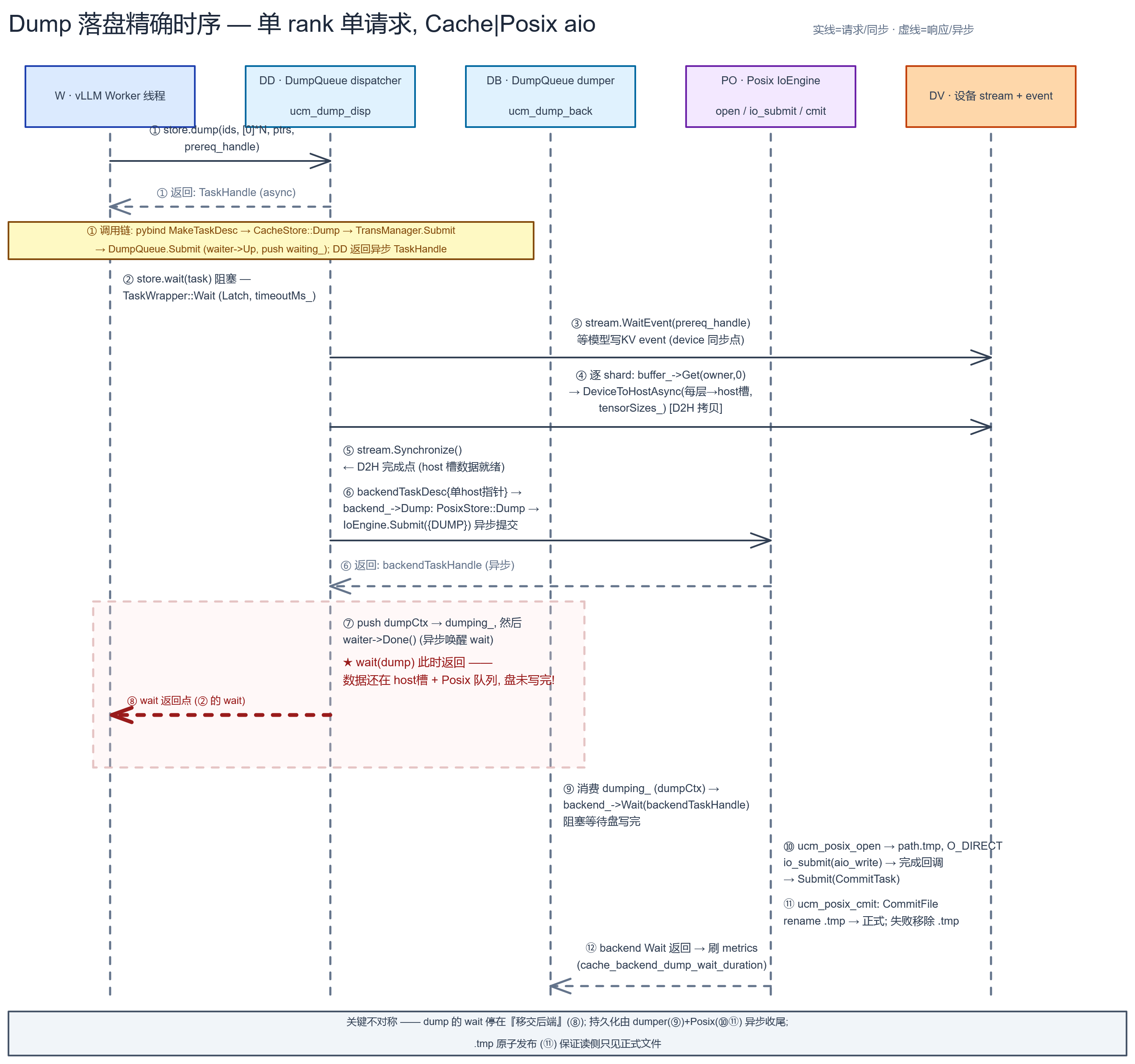

• 等存档,攒到请求结束再确认(把等待推迟,让计算不被存储卡住)。

层在存储里怎么编号(哈希只含模型/精度/rank/组),层的身份由“分片号(shard)“承载 KV 块的物理键 = (块号, shard),shard 眼下就是”第几层”(7.3 之后 = 存取单位)。PP 下不同卡共享同一批块号,靠 shard 区分“这是谁的层”。

进阶读者.3(存取单位模型)、7.4(混合模型交叉)、7.5(十个问题)、7.6(设计规约)、7.7(开放问题)保留技术细节,配合附录 A 术语表阅读。

7.3 存取单位(access unit)

核心修正.1/7.2 把“层”当默认存取单位,但混合模型里“层”和“存取单位”不是一回事。一份数据可能、几层共享一份、按窗口滚动、或干脆跟着别人(侧车/共享)。必须先回答“存取单位是什么”,再谈“哪个钩子触发哪个单位的存取”。

四类存取单位(引擎与 UCM 代码共同证实):

四个关键澄清(常被误解,逐条说清):

1. “组”共享的是块表,不是数据内容“块号→物理槽”映射,但内容永远按层存;真正共享内容只有 YOCO 一类;
2. SWA 可以投票,但被窗口截断 的块数据真实存在、可以参与“存在性”投票,但只有窗口覆盖范围内的数据才有复用价值——命中长度会被滑动窗口边界截断(v0240 补丁注释原文 的 decode 场景因窗口很小,SWA 前缀命中恒为 0)。算例 A/图 13 是 prefill 场景、窗口未截断,所以 SWA 的 l_g = 5000/3000 成立;
3. 索引器,但块 id 与同组的 MLA 共享(Ascend 显式声明、块表共享)。物理存放位置是容量决策,可与“块 id 归属”不同——如示例图 9/图 13 把索引器并入 SWA 实例存放,但它的块 id 仍跟随 MLA 组(身份/投票语义不变);
4. SGLang 的“层”不在键里 键 = 位置(token 前缀),一个节点 = 全部 L 层状态栈;UCM 的“层键”与 SGLang 的“位置键”是两个坐标系(跨引擎复用语义时要桥接)。

UCM 四个布局各自只覆盖一类,互不通用(核心缺口):

• 通用 KVCacheLayout(ucm_connector.py)“每层独立”,层规格不一致直接报错;
• HLA 的 row(HybridLinearAttentionLayout,hla_connector.py + layer_name_to_row) shared_by 非空的跨层共享张量——“既有共享又有独享”的模型,独享层被静默跳过;
• FAWA(hma_connector.py) canonical 边界折叠 per-layer 窗口(n_win/压缩比取组代表层的值),且没有 SharedIndexer 的“幽灵槽”(空槽位掩码)机制;
• SharedIndexerKVCacheLayout(ucm_connector.py)(nullptr 掩码)表达“这层借别层的索引器”,但索引器被每个持有层重复落盘(冗余),没有“索引器属于哪个层”的元数据。

对 Layerwise 的三个直接影响:

1. 触发时机“层→单位”映射决定——引擎只在每行的最后一个 full-attn 层调用 wait(中文转写 HLA 代码注释:“vLLM 只在 full-attn 层(每行的最后一层)调用 wait_for_layer_load,所以第 0 行必须在线性注意力开始之前加载”);
2. 完成粒度“单位 × 请求”,不是“层 × 请求”——一个 row 的整行 dump 只在行内最大层号那层触发,等待该 row 完成;
3. 就绪语义 的就绪判定按 key(哈希块),与“单位”不是一回事——WA 只存最终边界时,“部分边界可用”的中间态没有表达。

冲击与解法(深入讨论)

先给结论:存储层不用改——store 的键本来就是 (块, shard),而 shard 恰好就是“存取单位”(层号/行号/窗口边界号都是 shard 的具体形态)。要改的是两处用法:①连接器别再“把 shard 当层号”,而是“把规格表声明的单位映射成 shard”;②规格表明确声明“单位”。

逐个冲击与解法:

白话收束,是“shard”的正名——store 从头到尾都以 (块, shard) 为最小存取单元,混合模型只是让“shard 的语义”从“第几层”变成“哪个单位(层/行/窗口边界/共享张量分片)”。设计改动 = 规格表声明单位 + 适配器按单位映射 shard + 完成/秩规则按单位,存储层零改动。

7.4 混合模型下的 Layerwise 交叉(主线关联)

把这张表读成故事 决定“每一段层归谁管”,秩规则决定“每个单位由谁写”,状态层决定“哪几步必须串行”,投机解码决定“哪些层会被重复访问”,行式混合决定“触发点不在层上而在行尾”,上下文并行决定“每个序列段由谁持有其中的单位”——Layerwise 不是“按层流水”这么简单,它是这些约束同时作用的结果。设计的难点不在单条约束,而在它们叠加 MLA+GDN+SWA+CP 的模型,同一时刻有按层的、按行的、按窗口的、按序列段的取数在飞,而它们的完成信号必须各归各的单位。

7.5 现有问题(四分法)

7.6 目标架构下的设计规约(layerwise × 存取单位 × 我们的设计)

7.7 开放问题(研究结论)

1. CUDA graph / ACL graph 捕获-回放下逐层 wait 的语义(capture 执行、replay 不重跑)——layerwise 与图推理组合是否被显式保证?
2. EAGLE 类 draft 先于 target 写 KV 时,“首次访问内容”去重是否存到含 draft token 的 KV?
3. VLLM_PP_LAYER_PARTITION 自定义分区下,全局 shard 映射是否仍可推导?
4. 上游 “External KV connector is not verified yet” 断言解除后,mamba align + 外部 token 的完整正确性(UCM 只删断言)。
5. SGLang 无逐层 dump 挂点 SGLang,需在 attention 后端新增每层保存钩子。
6. 层名解析与 draft/MTP 层名冲突。
7. UCM 四个布局(通用逐层 / SharedIndexer / HLA row / FAWA)如何收敛到“单位映射 + 双原语”的单一模型——这是存取单位模型落地的最大工程量;
8. SGLang 位置键 vs UCM 层键/单位键的桥接(跨引擎复用同一份缓存时的语义对齐);
9. vLLM v0.26 的 packed 布局(offset/block_stride,DSV4 默认)接入后,块内字节级层交错如何映射到存取单位;
10. YOCO 跟随单位的落地细节(引擎声明接入方式、跟随单位与秩规则的交互)待验证(方向见 7.3 冲击 7)。
11. CP × 单位正交的叠加语义(序列段)与 DP/PCP(副本)同时存在时,MLA 共享池的“段主 rank 写盘归属”如何与秩规则组合,需要专项验证(R10 已定义正交原则,具体组合语义待实测)。

第 8 章 复杂模型适配

8.1 压测模型 X-Hybrid-96(承接 2026 波次全部要素)

96 层 = 16 MLA + 16 压缩注意力(CSA,FP8+缩放)+ 24 滑动窗口 + 20 Mamba2 状态 + 8 KDA 逐 token 状态 + 8 跨注意力 + 4 DSA 稀疏索引层;TP=8、PP=2 → PP 两段各 48 层;TP 切参数不切层,每个 rank 持有所在段的全部层(旧版“每 rank 每段 6 层”是把 TP 误当层切,已更正;fig09 同步修订)。

存取单位映射(7.3 的四类在本模型全覆盖,除 YOCO):

8.2 如果今天要上(现状路径)

1. 新写一个 Connector 类(或扩 can_handle);
2. mamba/KDA 状态折进哈希(无位置键、无 CoW,命中只能整段退化);
3. 引擎打 3–5 个新补丁;
4. 索引器再特判一次。 → 每模型 = 一类 + 几号补丁 + 几个特判,成本随模型数量线性涨。

8.3 设计后的路径(口径 10 行;零改动仅指协调器/存储/适配器)

8.4 五条闭环检验

1. 分类完备,要么随前缀单调(→chain),要么只在精确点成立(→snapshot),要么不参与复用(→none)——不存在第四种(由“复用域”定义推出);
2. 身份完备 + 位置入键 → 键空间零冲突;
3. 决策完备 = 单函数、每存储一查、可单测(fig13 算例即测试用例);
4. 语义完备 + 竞态窗口闭合(load 完成即持有副本);
5. 演化完备 = 规格表行 + 引擎注册;没有“新 Connector 类”动作。

第 9 章 路线图(混合模型能力主线)

主线端到端验收里程碑(阶段 2/3 门槛,数字为设计目标,上线前以真实模型与硬件校准):

1. X-Hybrid-96 端到端走通 10 行 + 引擎注册 + 双原语全链路可跑,裁决/取数/逐单位存取与算例 A/B/C 数字一致;
2. 多轮对话命中率 轮对话(共享系统提示 + 历史),持久层命中率 ≥ 90%(无缓存基线为 0;现状 hash 折叠路径作为对照,状态层命中率提升 ≥ 20 个百分点);
3. TTFT 对比(≥4K 复用)较全重算基线下降 ≥ 40%;较现状 hash 折叠路径下降 ≥ 20%;
4. 正确性 token 一致(错命 = 0);引擎侧地址/长度校验作兜底(FAQ Q6);投机解码/PP/CP 叠加场景各跑 1000 请求无静默错误。

基线口径(让数字可落地):“现状 hash 折叠路径” = 本仓库当前 develop 分支的现行连接器代码(HLA/FAWA 等,未应用本报告改动)。验收流程 = 阶段 0 先用同一请求集与采集脚本(输出 token 生成序列 + 命中长度日志)冻结三组基线(全重算、hash 折叠、以及它们各自的 TTFT/命中率),此后每个阶段用同一脚本复跑对比——任何数字回归先查基线再看新代码。

依赖说明(阶段 1)→ load 逐片就绪(阶段 2);原语(阶段 2)→ 字节面接入传输(阶段 4)。store 内核类优化(CLOCK/旋转/GC 等)不在主线上,见附录 E,可与阶段 1–3 并行推进。

9.1 动手点清单(文件 → 构件 → 动作)——主线新构件每一步落在哪里,供直接开工:

附录 A 术语表(白话版)

附录 B 图清单

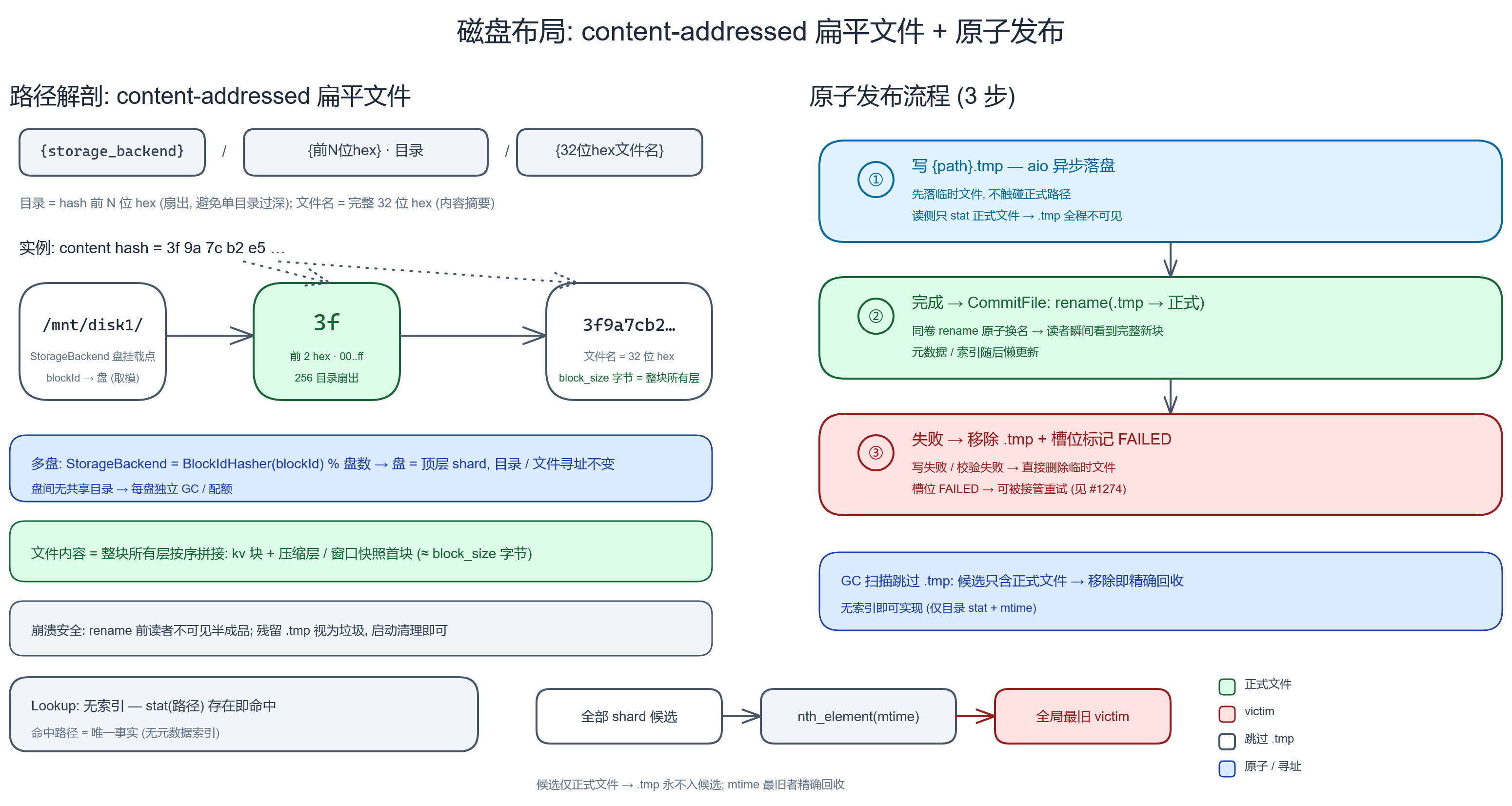

主线图(正文引用)、02、07、08、09、11、12、13、14、15、16、17、18(逐层流水,第 7 章)。 Store 内核图(附录 E 引用)(dump 时序)、fig04(load 时序)、fig05(CLOCK)、fig06(磁盘布局)、fig10(共享池 owner)。 全部 18 张均有 .excalidraw 源文件(可拖入 excalidraw.com 编辑)。

附录 C 深度材料索引

• 机制与代码锚点、审计盘点(12 connector / 9 store / 200 补丁 / 规格表胚胎两份) V2/V4 可查 git;
• 四引擎 × 混合模型实现对照、六大卸载系统对照(LMCache/SGLang URC+HiCache/NIXL/Mooncake/Dynamo KVBM/DeepSeek 生产)与外部一手来源 §5(该历史版本仅存在于本仓库的 git 历史,邮件分发版不含);
• dump/load 逐行代码:ucm/store/cache/cc/{dump,load}_queue.cc、ucm/store/detail/template/task_wrapper.h、ucm/store/posix/cc/{space_layout,shard_gc}.cc;
• 补丁树清单:ucm/integration/vllm/patch/(0.9.2…v0270;11 个 v* 版本目录 + 2 个旧式 .patch 目录,版本目录内含 __init__.py 共 203 个文件——正文“约 200”按此口径);
• 引擎注册 8 处明细:vllm/v1/kv_cache_interface.py、kv_cache_utils.py、single_type_kv_cache_manager.py、kv_cache_coordinator.py、gpu_model_runner.py、attention backend、vllm_ascend/...。

正文出现的 #NNNN = 本仓库 PR/issue 编号,对照(标题据 git log):

• #989 defer UCM KV dump waiting until request completion(已合,7.5 L5);#1128 store health checks and rank consistency recovery(已合);#1204 旋转调度(已合,附录 E2);#1243 投机解码重复 dump 修复(已合,7.4 / 7.5 L6);#1265 futex(OPEN 未实现,附录 E7);#1267 precise GC(已合,附录 E3);#1274 lock-free TransBuffer + CLOCK(已合,附录 E1);#1277 P2P transport(已合,6.4);#1284 DramPool(已合,基线 HEAD,1.1)。

外部一手来源(URL 清单,供核验本报告的外部断言):

• 引擎.com/vllm-project/vllm(vllm/v1/kv_cache_interface.py、kv_cache_coordinator.py、single_type_kv_cache_manager.py、kv_offloading_usage.md)、github.com/vllm-project/vllm-ascend(patch/platform/patch_kv_cache_coordinator.py、models/deepseek_v4/compressor.py)、github.com/sgl-project/sglang(mem_cache/unified_cache/、mamba_radix_cache.py、mamba_checkpoint_pool.py)、github.com/NVIDIA/TensorRT-LLM(docs/source/features/kv-cache-connector.md、kv_cache_manager_v2/);
• 卸载与传输.org/abs/2510.09665(LMCache)、github.com/LMCache/LMCache、github.com/ai-dynamo/nixl、arxiv.org/abs/2407.00079(Mooncake)、github.com/kvcache-ai/Mooncake、github.com/ai-dynamo/dynamo(docs, KVBM);
• 模型.org/abs/2606.19348(DeepSeek-V4)、2607.24653(Kimi K3)、2606.13392(MiniMax M3)、2602.15763(GLM-5);DeepSeek Context Caching 文档.deepseek.com/guides/kv_cache。
• 核对方法 = 按 URL 打开对应源码/论文,检索本报告 6.2/6.3/6.4 引用的机制名(如 shared_by、AscendSFAIndexerCacheSpec、hybrid_layerwise_prefetch_rows、_mamba_block_aligned_split)。

附录 D FAQ

Q1. 裁决返回后到引擎使用之间,块被淘汰了怎么办? 答.2 竞态窗口闭合——裁决后引擎立刻 load,数据进 GPU(Synchronize)后才使用;load 完成即持有本地副本,之后淘汰不影响本次请求。

Q2. 检查点目录(协调器内存)崩溃了怎么办? 答.3 恢复方案① miss → 重算并重新 Put(检查点是加速不是正确性);方案② 加“枚举键”接口全量重建。

Q3. 引擎的 AND 和协调器的 min,两套实现谁说了算? 答 AND = 本地提案;协调器 min = 持久层确认;顺序,以协调器为准。

Q4. 旋转调度下两个 rank 同时装同一块,不会装两份吗? 答——槽位由内容哈希唯一决定;旋转只改处理顺序,不改槽归属(附录 E2/E6)。

Q5. 为什么 KDA 逐 token 状态特别难? 答:“罐头”粒度是 1 token,检查点密度需求极高 → 保留策略按“位置价值 = 频率×时间”压密度(8.3)。

Q6. 为什么用 md5、16 字节会不会撞号? 答 md5 + 前缀链双重约束;碰撞 ≈ 错命,引擎侧有地址映射与长度校验兜底;定性评估亿级块规模可忽略,定量评估为待办。

Q7. Mooncake 是内部后端还是外部竞品? 答——UCM 挂载它为后端(Mooncake|Posix),同时它是分布式 KV 系统对标物。

Q8. “存储无元数据”是否自相矛盾(CLOCK 位/mtime 不是状态吗)? 答:三义澄清:①无索引(内容寻址)②无会话语义(只收瞬时脉冲)③淘汰侧有热状态(CLOCK/mtime 真实存在)——矛盾只出现在把三义混为一谈时。

附录 E Store 内核优化备忘(全量版,非混合模型主线,独立演进)

这些优化与混合模型无直接因果,是 store 内核的独立演进线。每条按“现状机制 → 问题 → 方案 → 规约 → 状态”展开,可在主线之外独立推进。

这些条目虽然独立,但并非与主线毫无交集(E4)正是第 7 章 R1/R2 的存储侧支撑;GPU 热度(E9)是 5.1/6.4 “触觉即流量”哲学的实现通道;owner 机制(E6)是 MLA 共享池(7.4 秩规则)的地基;size 纪律(E5)是“几何=配置”这条全篇纪律的存储侧展开。建议按需阅读,不必按编号顺序。

E1 内存淘汰 二次机会 + 锁无关状态机 + 预分配

• 现状机制:TransBuffer 是定长槽哈希池(nNode = bufferCapacity/shardSize),每槽 shardSize 字节;旧实现 FetchNode = 纯环形指针 freeHead++,槽内 reference 引用计数钉住在途数据,就绪与否是两个独立布尔。

• 问题:①无 recency——新装载的数据可能被下一个 miss 立刻挤掉(批量加载活锁);②两个布尔在多进程共享内存下读“半新半旧”会误判(并发正确性问题);③槽位分配只靠“环形指针 + ref>0 跳过”,无访问历史。

• 方案:①每个槽加 accessed_ 原子位(命中 FindAt 与新装载 Alloc 都置位 → 新数据有免疫窗口);nodeCursor 原子环形扫描=1 → 清 0 跳过(二次机会),位=0 → 选为 victim,两轮无果退化兜底;②状态收敛为单状态机 LOADING/READY/FAILED + per-slot errorCode,全部原子且 static_assert lock-free;FindAt 遇 ref==0 && FAILED 自动重置接管重试;③dispatcher 空闲窗口 Prealloc(owner, shard+1) 预热下一分片槽(预测落空 = 一个无害空闲槽)。

• 规约(DataAt = data + nodeSize*i);在途槽(ref>0)永不被选;失败槽仅在 ref==0 时被接管;跨进程 shm 布局与 magic 版本不破;预分配槽保留 access 位,防被 CLOCK 扫掉(预分配槽与 CLOCK 扫描指针的交互需显式定义)。

• 为什么是 CLOCK 而不是 LRU(证明见 6.6.1) ⇒ 数据不能移动(换槽 = 换地址 = 失去内容寻址),LRU 需要顺序结构(双向链表/堆/每槽时间戳),环的定长几何装不下;FIFO 是几何内最便宜但零 recency(旧实现即如此);CLOCK = FIFO + 每槽 1 bit,是“地址 = 位置”约束下可达到的最近似 LRU,2-bit 变体(再扫一轮)是继续逼近方向。

• 状态:✅ 已落地(#1274);共享版为原子游标(对比旧全局锁)。

E2 多 rank 锁步竞争

• 现状机制 rank 共享一个缓存池(MLA/DP 场景,SharedBufferStrategy),DispatchOneTask 按自然序 0,1,2,… 逐分片处理——所有 rank 同一时刻挤同一个 (block, shard) → 同一把桶锁,且只有 owner 取数、其余空转。
• 问题 1 路,TP 越大越亏;锁步竞争。
• 方案:RearrangeIndex(n, deviceId, localRankSize) rank 从 deviceId%N 起步、按步长 N 取、再轮转——同一时刻不同 rank 落在不同桶、各自当 owner,后端并发 1→N。
• 规约:①copier 对分片就绪顺序无依赖;②旋转只改处理顺序,不改槽归属(同一内容永远同一槽,owner 机制见 E6);③单 rank 恒等退化;④与批量提交(E4)的交互需重验证。
• 状态:✅ 已落地(#1204)。

E3 磁盘 GC 全局热度模式

• 现状机制 内容寻址扁平文件,GC 按 shard 目录独立扫描、各自回收最旧 mtime;容量以文件数表达(maxFileCount_ = capacityBytes / blockSize),后台线程定时(interval)+ 采样触发(ratio)。

• 问题 各自为政——文件少的目录永不回收、文件多的目录被误杀;冷热不均。

• 方案:ExecutePrecise(shard_gc.cc:170) 全部目录候选(跳过 .tmp)→ 合并 → std::nth_element 按 mtime 全局选 victim(候选比例 = recycle% + candidate_extra%)→ 按目录归组删除,gcLimited 循环直到追上进度。

• 规约;.tmp 永不入候选;容量仍是文件数表达;GPU 主路径下 mtime = 最后写入时间(热度缺口见 E9)。

• 状态:✅ 已落地(#1267)。

E4 完成粒度 × 等待粒度解耦

• 现状机制 任务的完成只有“整任务”(Latch 挂在最后分片;dump 提交即完成);load 每分片单独提交后端(N 次提交 N 次等),dump 反而整批提交。

• 问题:①layerwise 需要“每层数据就绪就通知”,没有通道;②批量提交不敢做——整批 Wait 会破坏任务内 read(B) ∥ H2D(A) 流水(层就绪时间从 max_i(read_i+h2d_i) 劣化为 read_all + h2d_all),H2D 突发可能超出单层计算窗口。

• 方案——提交形态(逐片/整批给后端 open/iocb 全局编排)与等待粒度(整批/逐分片就绪 必须“整批提交 + 逐分片等待”);TaskDesc 加“完成粒度”字段,完成按 shard 上报。

• 规约、不许改等待粒度;部分失败(GC 竞态缺文件)以 per-shard 结果码带出,失败槽走 MarkFailed→FindAt 接管重试;旋转序在批内保持(index 自带)。

• 状态;与 7.6 的 R1/R2 联动;图 4 的流水注释即此约束。

E5 size 纪律=配置,语义=任务

• 现状机制:TaskDesc = Shard{块号, 分片, addrs} 无 size 字段;每层字节数来自配置(tensor_size_list),CopyStream 按配置逐层拷贝。
• 问题(为什么不能给任务加 size)——①槽位算术(DataAt 线性映射、环形游标);②跨进程 shm 布局(header/位阵/meta/data 的固定偏移、magic 版本);③磁盘文件偏移(块文件 = 定长,分片在 index*shardSize);④GC 容量核算(maxFileCount_=capacity/blockSize);⑤预分配/reserved 池语义。size 一旦喂给槽分配器或磁盘偏移,五处同时塌。
• 方案 = 配置期定死(规格表/tensor_size_list);size 只在拷贝层流动(CopyStream 本就吃 vector<size_t>);未来的动态长度用“存储按上界规划 + 拷贝层实际长度”解决(上界与实际的差值 = 有界容量税)。
• 规约 永不进入槽位/磁盘/寻址决策;任务描述保持精简。与 E4 的边界 可以加“完成粒度”字段(时序信号),但永远不加 size(几何信号)——“语义=任务”管的是数据含义,不是时序,两条同时成立。无 size 为何必须坚持 O(1) 读写查找的成立前提(证明见 6.6.1),任何“给任务加 size”的提议都先回到那条证明链。
• 状态(全篇引用)。

E6 共享池 owner / 非 owner

• 现状机制 rank 共享池中,同一 (块号,分片号) → 哈希 → 唯一槽位(内容寻址保证“同一内容只存一份”);第一个拿到槽锁且槽为空的 rank 成为 owner 负责取数;其他 rank 发现槽已占用(ref>0)且未就绪 → 非 owner 等待(现状轮询状态位,目标 futex,见 E7);owner 失败 → 槽状态 FAILED → 下个请求在 ref==0 时接管重试。

• 问题 语义此前未显式文档化,“旋转调度(改顺序)会装两份吗”的疑问源于此——答案,槽归属唯一。

• 方案/规约 + 原子 CAS 抢 owner + 状态机接管;旋转不改归属;非 owner 等待 = 就绪状态等待(状态机已 lock-free)。

• 状态 #1274 落地(唯一槽 + ref==0 接管重试);本条是把隐式语义显式文档化为规约,与 E2 规约②互为印证。

E7 非 owner 等待 条件等待

• 现状机制,非 owner 等别人装好 = 忙等轮询(上锁-读状态-解锁-睡,循环);状态是锁无关原子,但仍是忙等。
• 问题 空转;唤醒延迟 ~10ms;TP 越大越浪费。
• 方案 进程内 futex word(shm 内)+ 版本号协议“写状态 → 递增版本 → futex_wake”;等待方“记版本 → futex_wait”,期间任何完成必先递增版本 → 无丢失唤醒;挂起 waiter 零 CPU。
• 规约 word 必须进程共享可见;owner 死亡必须有超时 + recheck 兜底(或接入 failureSet_);等待语义不变。
• 状态:⚠️ 上游 #1265 OPEN(未实现)。

E8 dump 失败不传播

• 现状机制:wait(dump) 在“移交后端”即返回(dump_queue.cc:111);真正落盘由 dumper 线程 backend_->Wait 收尾;dumper 失败只打日志、不进 failureSet、无重试。

• 问题,盘上其实没有;无闭环、无重试。

• 方案(已提交 / 在后端 / 已落盘);新增 wait_durable();backend dump 失败 → failureSet + 有限重试(如 2 次)+ 指标/告警闭环。

• 规约 wait 语义不变(兼容);缓存语义下 durable 失败 = 可接受 miss,但必须可见。

• 状态;投入前先量化 cache_backend_dump_wait_errors_total。

E9 GPU 模式磁盘热度缺失 Touch 脉冲

• 现状机制 CLOCK 位(内存热度);磁盘层 HotnessTracker(utime 刷 mtime)只在 deviceId==-1(无 GPU)启用(space_manager.cc:34),GPU 主路径(Cache|Posix)下 Prefetch 是 no-op——磁盘淘汰 = 最后写入时间,不是访问时间。
• 问题 GC 误删;协调器想让磁盘保留热数据没有通道。
• 方案——协调器把会话/单位热度翻译成批量 Touch 脉冲(内存置 CLOCK 位 / 磁盘批量 utime,节流合并;“流量”指瞬时信号流,不落状态,与“pin 元数据”相对);GPU 模式启用;级联契约转发下游。
• 规约 是瞬时信号,永不产生 pin 状态;存储无会话元数据(三义澄清见 FAQ Q8)。
• 状态。

E10 多实例协作盲区

• 现状机制,可在内存记账“盘上有什么”加速查询(布隆过滤器方案)。
• 问题 多实例共享盘(NFS 等) GC 删了文件,别的实例不知道 → 记账会给错误“存在”(错命 = 静默错乱)。
• 方案/决策;查询走 stat/路径判断(正确性优先);若未来有跨实例协调协议再议。
• 状态:已决策。

关联 4–7 章;这些条目可独立排期、与主线并行推进(路线图阶段 1 引用 E4、阶段 3 引用 E7/E8/E9)。
