LLM 注意力机制与架构演进

全文结构

第一章　LLM 如何推理：从文本到注意力

这一章从头拆解 Transformer 的每个零件：文本怎么变成数字、位置信号怎么注入、token 之间怎么互相“看”、深层网络怎么稳定、知识存在哪里。理解这些地基，才能看懂后面所有优化为何有效。

1.1　从双塔到单塔：Decoder-Only 与因果掩码

2017 年的原始 Transformer 是一个双塔架构 ：左边是 Encoder（编码器），右边是 Decoder（解码器）。

• Encoder 用双向注意力看完整输入，把每个位置编码成上下文向量。
• Decoder 自回归生成，用因果掩码（Causal Mask） 遮住未来 token，只允许看历史。

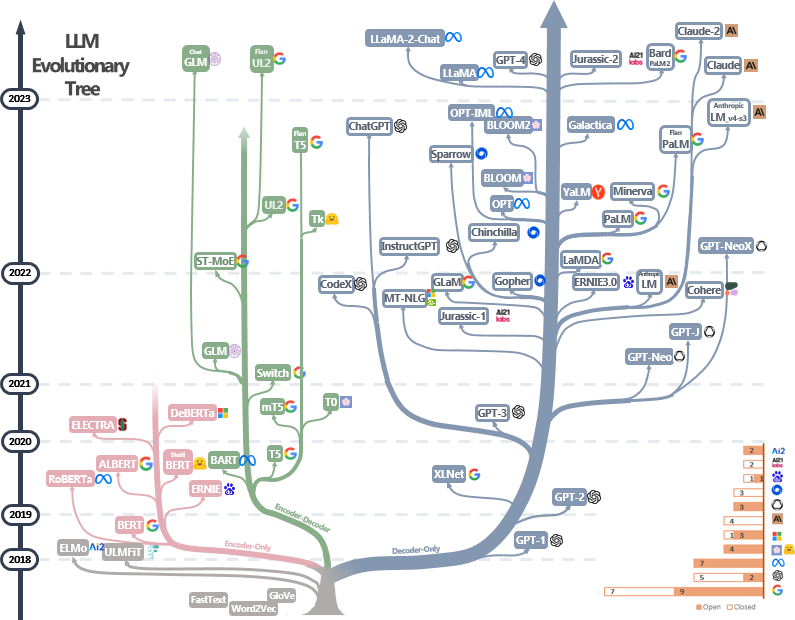

但现代大语言模型（GPT、DeepSeek、Qwen、GLM）几乎全员 Decoder-Only。为什么？

arXiv.13712

核心原因：生成任务本质是自回归的。单塔结构在海量无监督数据上预训练时参数效率更高——砍掉 Encoder，把所有输入输出拼成一个长序列，统一用因果掩码实现自回归：第 i 个 token 只能看到 j ≤ i 的位置。

什么是因果掩码？ 想象考试时你只能看到已写的答案，不能偷看后面的题。因果掩码就是实现这个约束的矩阵：第 i 行只有前 i 列为 0（可见），后面的列为 −∞（不可见）。softmax 遇到 −∞ 自动把权重压到零。

---

1.2　一个完整的 Transformer Block 的全貌

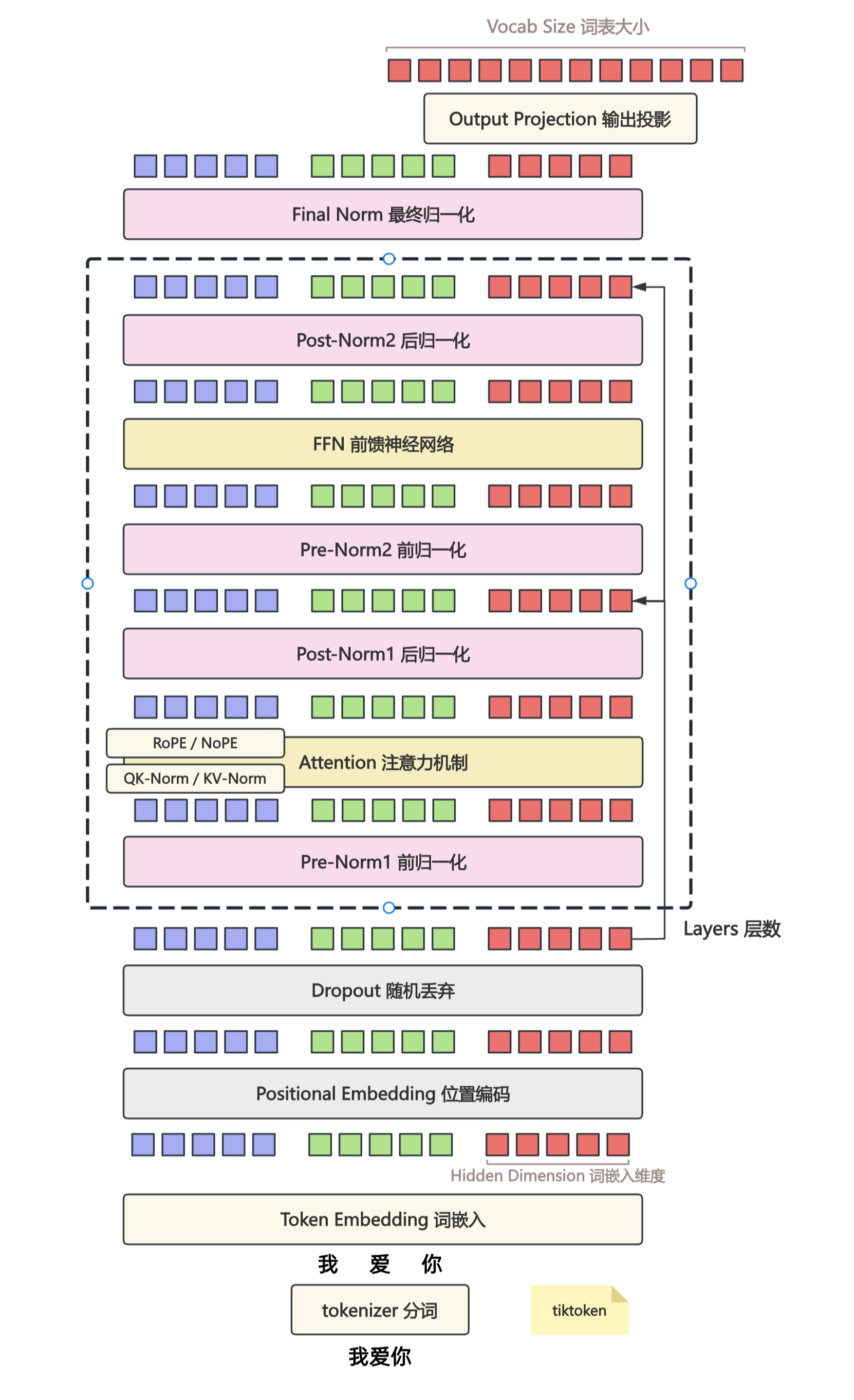

• 先给整体：

输入 embedding Token → 嵌入+位置编码 → 多头注意力 → 残差+归一化 → FFN → 残差+归一化 → 输出

这个 Block 堆叠 N 次（LLaMA-2 7B 是 32 层，DeepSeek-V3 是 61 层）。每层做同样的事：先让 token 互相“看”（注意力），再独立“思考”（FFN），中间用残差和归一化保稳定。

---

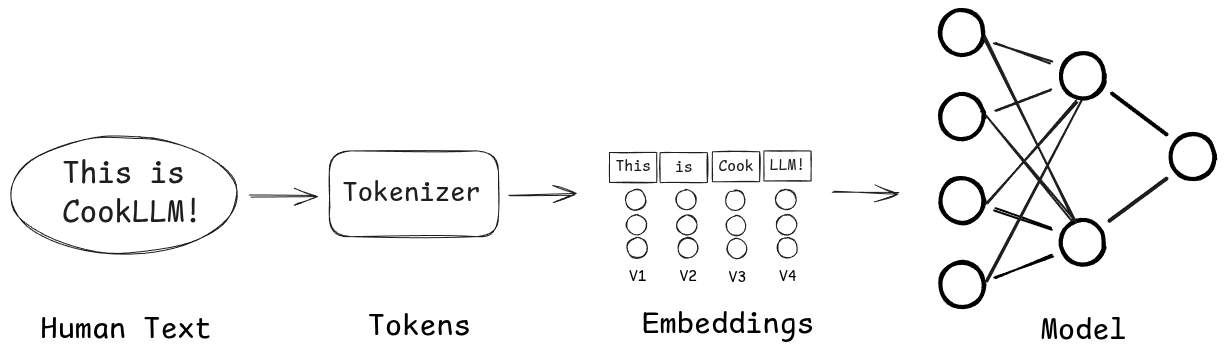

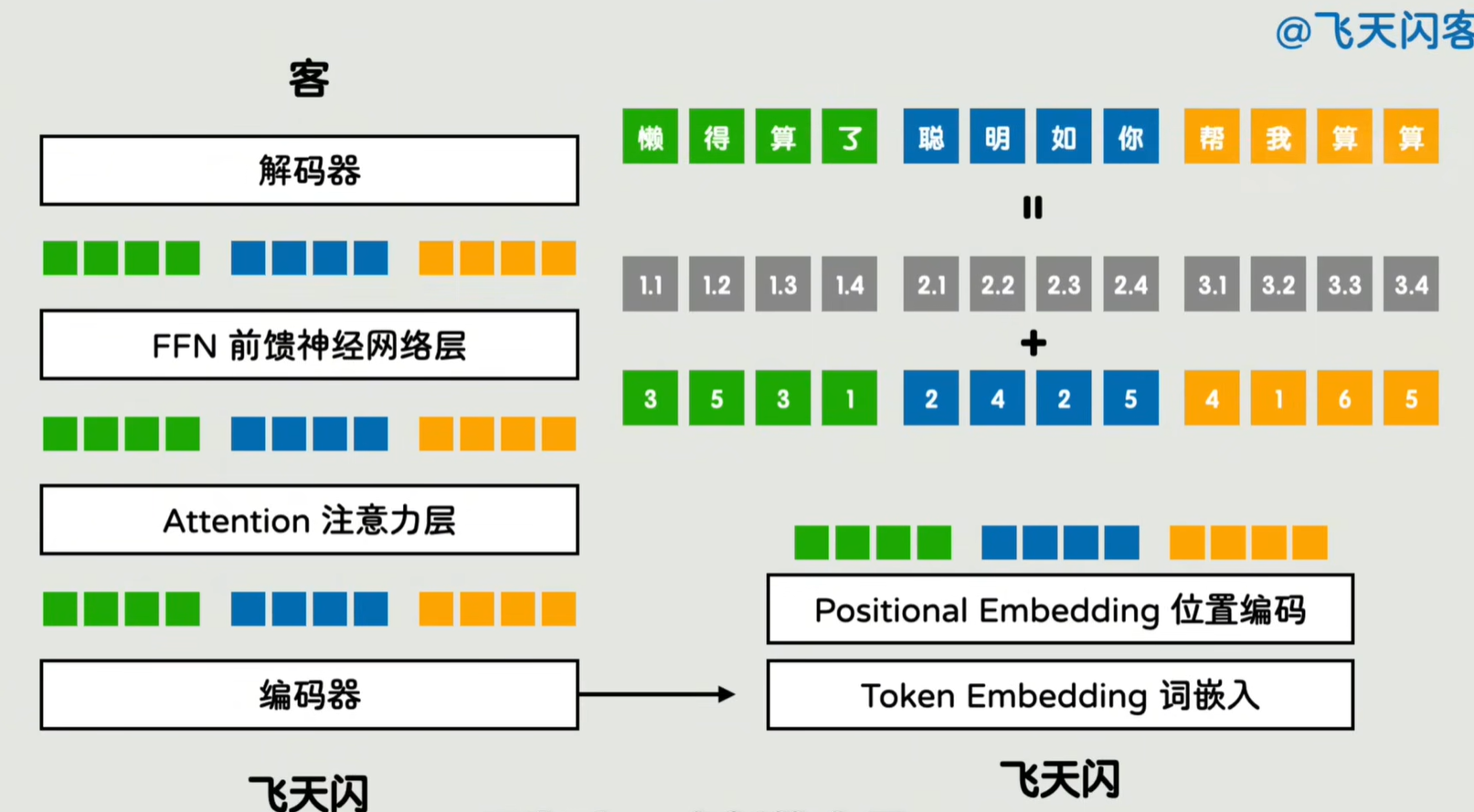

1.3　从文字到向量：Token 化与词嵌入

模型不认识文字，只认识数字。入口三步：

1. 分词（BPE）：把文本切成子词 token。BPE 不在“字”和“词”之间二选一，而是根据频率自动学习最优切分。比如 “unbelievable” 可能被切成 “un” + “believ” + “able”。高频组合保留为完整 token，低频部分拆成更小子词。词表通常 3 万~15 万。
2. 查表得 ID：每个 token 对应一个整数 ID。
3. 嵌入（Embedding）：嵌入层是一个可学习的查找表，行数 = 词表大小，列数 = d_model。给定 ID i，直接取第 i 行，就得到这个 token 的初始向量。嵌入维度 d_model 通常为 4096（7B 模型）到 8192（70B 模型）。

嵌入矩阵大小 = 词表大小 × d_model × 2 bytes，如 128000 × 4096 × 2 ≈ 1 GB（FP16）。在 Decoder-Only 模型中，嵌入矩阵和输出头经常共享权重（tied embeddings），省一半参数。

• tiktoken：OpenAI 的一种快速 BPE 分词器。
  • GitHub：https://github.com/openai/tiktoken
  • CookBook：https://github.com/openai/openai-cookbook/blob/main/examples/How_to_count_tokens_with_tiktoken.ipynb
• Word2Vec：https://arxiv.org/abs/1301.3781
  • 可视化：https://projector.tensorflow.org/
• nn.torch.Embedding：https://docs.pytorch.org/docs/2.11/generated/torch.nn.Embedding.html

---

1.4　梦开始的地方：自注意力 Q/K/V 与缩放点积

Attention（注意力机制）是现代深度学习中最重要的创新之一，它使模型能够在处理序列数据时动态地关注不同位置的信息。

在 Transformer 架构中，Attention 机制的核心思想是：让每个位置的 token 根据其与其他 token 的相关性，对它们进行加权求和。

核心操作是缩放点积注意力，把每个 token 变成三个向量：

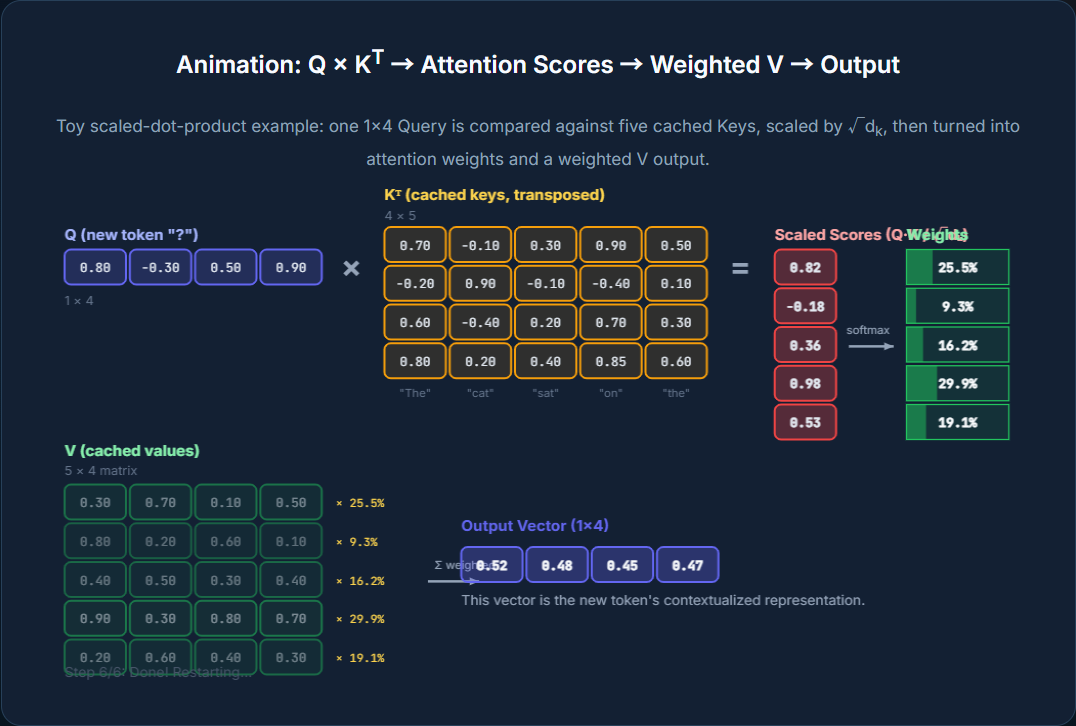

注意力公式：Attention(Q, K, V) = softmax(Q × K^⊤ / √d_k) × V

当前 token 拿自己的 Q 去和所有历史 token 的 K 做点积，得分越高越相关；softmax 把分数变成权重（和为 100%），最后按权重混合所有 V。

RNN 处理序列时，第n个位置的信息要传到第m个位置，必须经过∣m−n∣步递推，路径越长信号衰减越严重，而且这些步骤天然串行、无法并行。Attention 把这条路径压到常数：任意两个位置之间只隔一次点积。代价是计算量从O(N)变成 O(n²)，显存也随序列长度平方增长。这笔交易是后面 FlashAttention、GQA、KV cache 等一整条优化线索的起点。

Vaswani, A. et al. “Attention Is All You Need.” arXiv.03762

Transformer学习笔记一：Positional Encoding（位置编码） - 知乎

---

第二章　非注意力组件的优化（非主线，但也很重要）

这些不是注意力本身，但每个都在影响注意力的效果与成本：位置编码、归一化、FFN/MoE、残差连接、激活函数。

2.1　位置编码

在self-attention模型中，输入是一整排的tokens，对于人来说，我们很容易知道tokens的位置信息，比如：
（1）绝对位置信息。a1是第一个token，a2是第二个token……
（2）相对位置信息。a2在a1的后面一位，a4在a2的后面两位……
（3）不同位置间的距离。a1和a3差两个位置，a1和a4差三个位置….
但是这些对于self-attention来说，是无法分辩的信息，因为self-attention的运算是无向的。因为，我们要想办法，把tokens的位置信息，喂给模型。

• 正弦/余弦绝对位置编码（Sinusoidal PE）
• RoPE 旋转位置编码：https://arxiv.org/abs/2104.09864（RoFormer: Enhanced Transformer with Rotary Position Embedding）
  • 可视化： https://www.kapilsharma.dev/rope/
• NoPE 无位置编码： https://arxiv.org/abs/2305.19466（The Impact of Positional Encoding on Length Generalization in Transformers）
• YaRN： https://arxiv.org/abs/2309.00071（YaRN: Efficient Context Window Extension of Large Language Models）

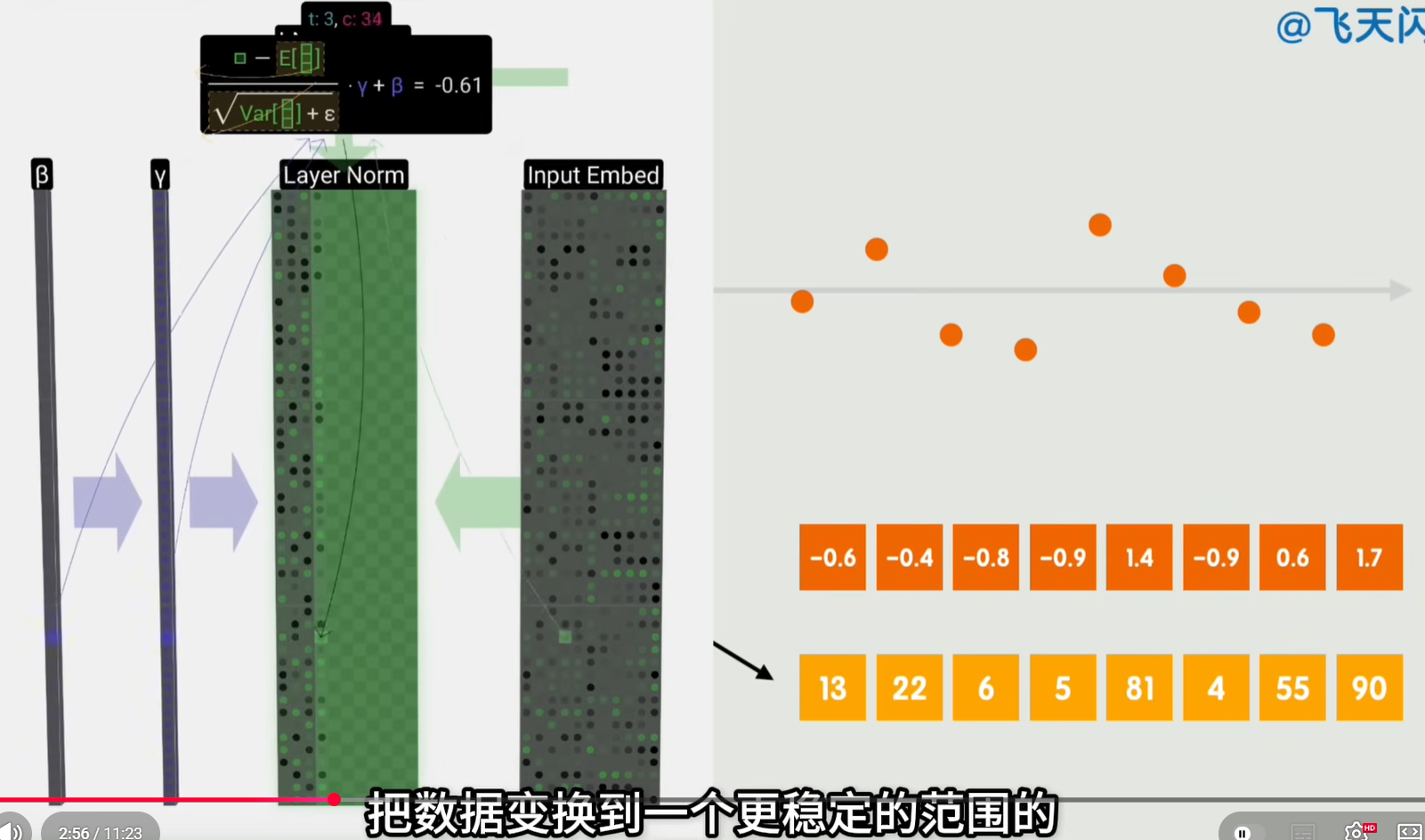

2.2　归一化层，训练更稳定

• LayerNorm 论文： https://arxiv.org/abs/1607.06450 （Layer Normalization）
• RMSNorm 论文： https://arxiv.org/abs/1910.07467 （Root Mean Square Layer Normalization）
  • LayerNorm、RMSNorm对比： https://magazine.sebastianraschka.com/p/from-gpt-2-to-gpt-oss-analyzing-the?utm_source=publication-search
• QKNorm / KVNorm：注意力层 QKV 归一化： https://arxiv.org/abs/2010.04245
• Pre-Norm、 Post-Norm ： https://arxiv.org/abs/2002.04745

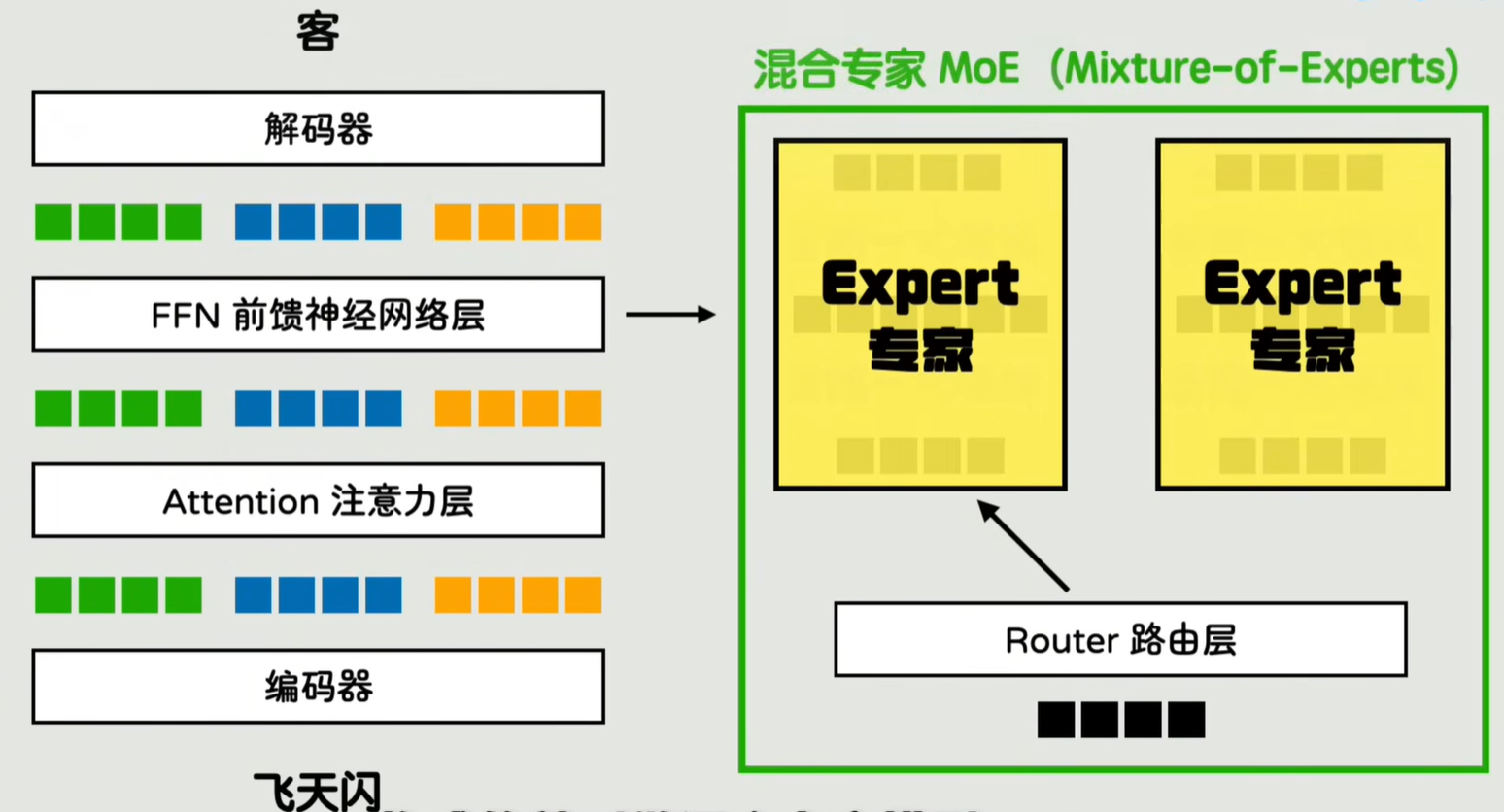

2.3　MoE：FFN 那么大干什么

• MOE： https://arxiv.org/abs/1701.06538 （Outrageously Large Neural Networks: The Sparsely-Gated Mixture-of-Experts Layer）
  • https://arxiv.org/abs/2101.03961（Switch Transformers: Scaling to Trillion Parameter Models with Simple and Efficient Sparsity）
• DeepSeekMOE： https://arxiv.org/abs/2401.06066 （DeepSeekMoE: Towards Ultimate Expert Specialization in Mixture-of-Experts Language Models）

2.4　Residual 残差连接

• ResNet https://arxiv.org/abs/1512.03385 （Deep Residual Learning for Image Recognition）
• HC https://arxiv.org/abs/2409.19606 （Hyper-Connections）
• mHC https://arxiv.org/abs/2512.24880 （mHC: Manifold-Constrained Hyper-Connections）
• AttnResidual：注意力残差 https://arxiv.org/abs/2603.15031 （Attention Residuals）

2.5　激活函数

• GELU： https://arxiv.org/abs/1606.08415
• SiLU： https://arxiv.org/abs/1702.03118
• Swish： https://arxiv.org/abs/1710.05941v1

---

第三章　注意力机制优化（模型层 + 推理层 + 硬件层 + 机制层）

本章是核心。先讲清楚“为什么慢”，再给一张优化地图，然后按层次逐个展开。

3.1　慢啊慢，为什么是注意力？（KV Cache 与内存瓶颈）

3.1.1 为什么计算慢？——从 O(N) 到 O(N²) 的代价

第一章讲过，Attention 把 RNN 中 |m−n| 步的信息传递压到了常数：任意两个位置之间只隔一次点积。但这笔交易有代价。

RNN 的计算复杂度是 O(N)——每步只看上一个隐状态，线性增长。 而 Self-Attention 中，每个 token 都要和所有其他 token 做一次点积。N 个 token 两两交互，计算量是 N × N = O(N²)。

假设它已经写了 “The cat sat on the”，现在需要第 6 个 token。它对 token 1–5 做注意力。然后第 7 个 token 对 1–6 做注意力。第 8 个对 1–7。没有缓存的话，模型不断为已处理过的旧 token 重新计算 Key 和 Value 向量。数学上没有任何问题，只是重复，而且重复会累积。

3.1.2 为什么 KV 可以复用？——KV Cache 的诞生

理解 KV Cache，需要先看清楚推理的两个阶段：

Prefill 阶段（处理提示词）：用户发来一段 prompt，模型一次性并行处理全部 token，每层都计算出每个 token 的 K 和 V。这个阶段是计算密集的，GPU 利用率高（~90%），持续时间短。

Decode 阶段（逐 token 生成）：模型开始自回归生成——一次前向传播产出一个 token。每生成一个新 token，它需要回看所有已处理的 token（包括 prompt 和已生成的部分），用 Q 去和它们的 K 做点积。

关键观察：在 Decode 阶段，历史 token 的 K 和 V 向量不会变。

为什么？因为 K_t = W_K × h_t，V_t = W_V × h_t。模型权重 W_K、W_V 是固定的（推理时不更新），历史 token 的隐藏状态 h_t 在生成新 token 时也不会改变。所以第 1 个 token 的 K₁、V₁ 在生成第 2、3、…N 个 token 时，值完全相同。

没有 KV Cache 时：生成第 N 个 token，模型需要重新计算前面 N-1 个 token 的 K 和 V——这完全是重复劳动，因为它们的值没变。 有了 KV Cache：每个 token 的 K 和 V 在 Prefill 阶段计算一次后就存起来。Decode 阶段每生成一个新 token，只需：

1. 计算这个新 token 的 Q、K、V
2. 把新 K、V 追加到缓存
3. 用新 Q 去和缓存里所有 K 做点积（读缓存，不重算）
4. softmax → 加权混合缓存里所有 V

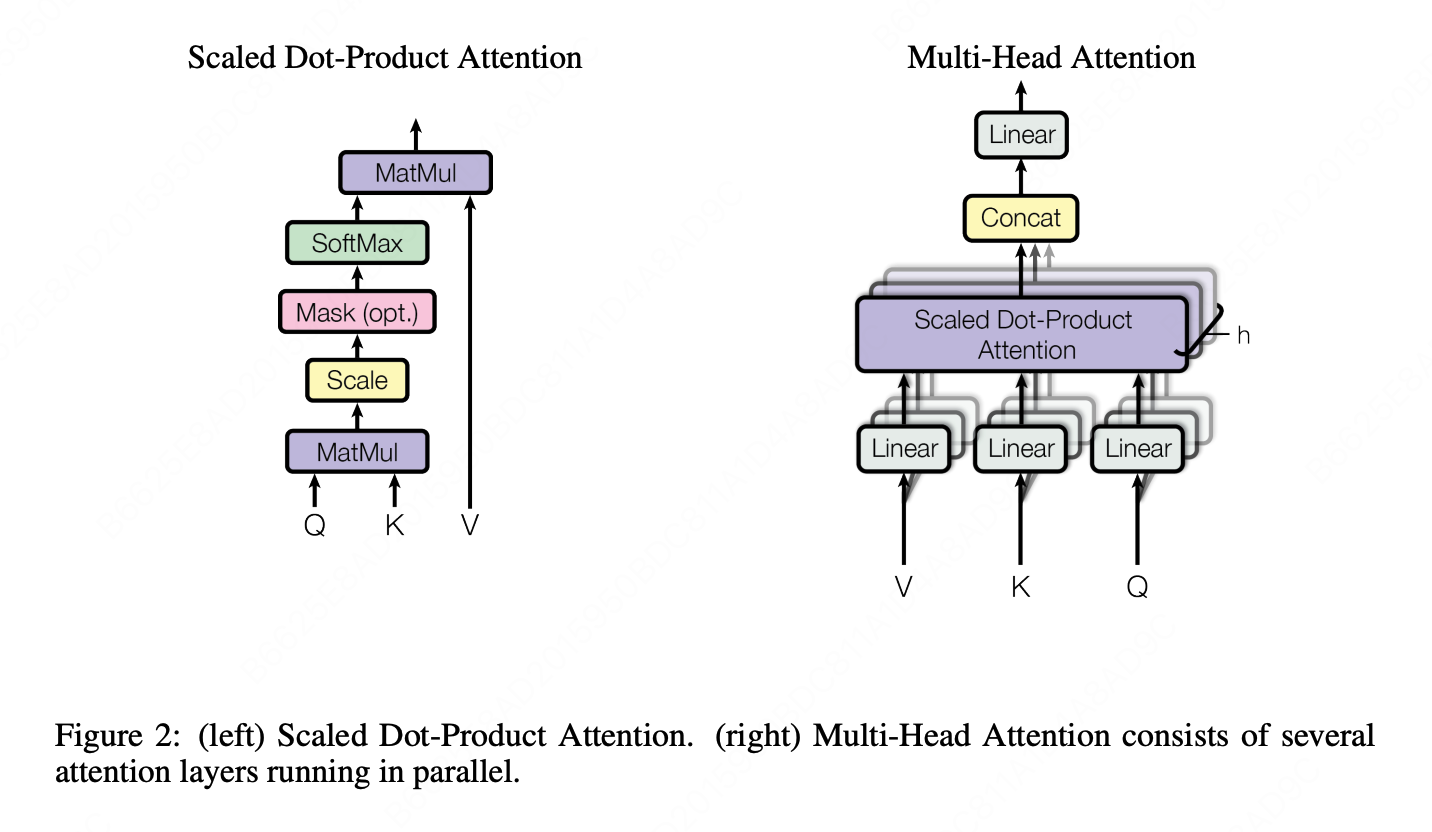

图：Transformer 原文 MHA 注意力——每个 token 的 K/V 计算后缓存，后续 token 直接读取。来源：Attention Is All You Need, arXiv.03762

用第一章的类比：KV Cache 就是模型旁边的笔记本。每个 token 的“索引”（K）和“内容”（V）只算一次记下来，下一个 token 到来时翻笔记本读旧条目，而不是从头重算。

KV Cache 的本质是“用空间换时间”——用 GPU 内存存储历史 K/V，避免每步重复计算。这个想法简单到几乎“无聊”，但它的内存代价很容易被低估。

3.1.3 KV Cache 有多大？——内存墙

KV Cache 内存公式（FP16）

Memory = 2 × num_hidden_layers × num_kv_heads × head_dim × 2 bytes × num_tokens × batch_size

• 第一个“2”：K 和 V 各一份
• num_hidden_layers：Transformer 层数（如 32、61、80）
• num_kv_heads：KV 头数（MHA = Q 头数，GQA = 组数）
• head_dim：每头维度（通常 128）
• seq_len / num_tokens：序列长度（2K → 128K → 1M）
• 最后的“2 bytes”：FP16 精度
• batch_size：并发请求数

以 LLaMA-1 65B（纯 MHA、128K 上下文）为例：

• 80 层 × 64 个 KV 头 × 128 维 × 2(K+V) × 2 bytes(FP16) = 2,560 KB/token
• 128K tokens → 2,560 KB × 131,072 ≈ 320 GB

而模型权重才 130 GB。用来记住提示词的内存比模型本身还大。这就是内存墙。

UCM KVCache计算器 ：KV Cache Size Calculator — Unified Cache Manager

3.1.4 三个压力点与五大优化方向

KV Cache 带来三个反复出现的压力：

1. 内存墙——GPU 内存还没处理完长文档就被填满。7B 模型在 128K 上下文下仅缓存就需要 64 GB
2. 带宽瓶颈——从 GPU 内存读取大缓存拖慢生成速度。Decode 阶段每步都要把整个 KV Cache 从 HBM 搬出来
3. 批量限制——每个用户请求需要自己的 KV Cache，内存使用成倍增加，同时能服务的用户更少

还有来自管理上的浪费：旧系统预留固定大小内存块，PagedAttention 测量到 60–80% 碎片浪费。

来源：Kwon, W. et al. “Efficient Memory Management for Large Language Model Serving with PagedAttention.” SOSP 2023. arXiv.06180

后续所有优化技术都在回应这三个压力点。下一节给出完整的优化地图。

---

3.2　优化方向总览

全是乘法因子，可以叠加。GQA(4–8×) × 局部-全局(3–5×) × TurboQuant(4–7×) × PagedAttention(消碎片) × SnapKV(再缩减) → 理论 ≈160× 缩减（相对朴素 FP16 MHA 基线）。实际部署比幻灯片上的乘法复杂，但方向明确：新系统使用不止一个杠杆。

---

3.3　模型架构层：四维正交（本讲义主线亮点）

模型架构层的优化只干一件事：改变 KV Cache 的本质大小（存什么）。四个维度彼此正交，可同时使用。

这些技术不是竞争关系，而是合纵连横。现代大模型不是在 MLA/KDA/DSA/SWA 之间“二选一”，而是四个维度同时动刀。

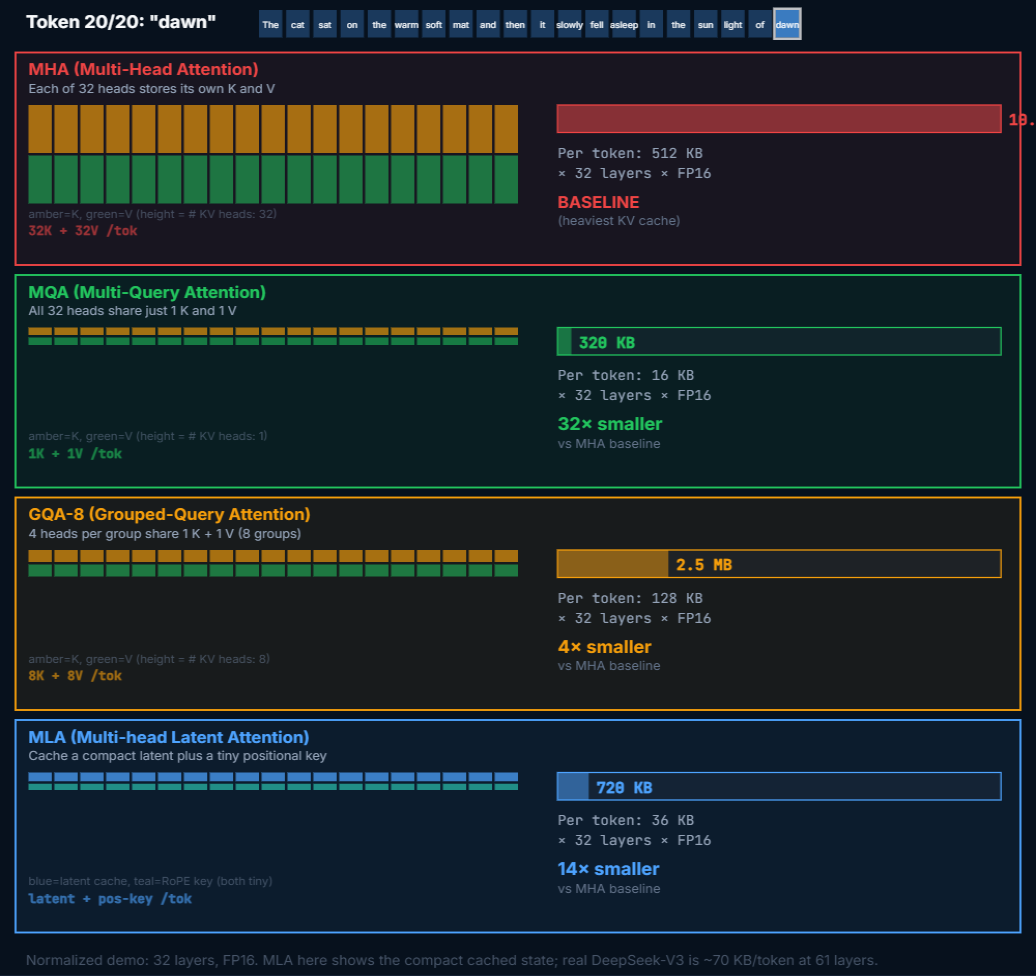

3.3.1　通道压缩：MHA → MQA → GQA → MLA

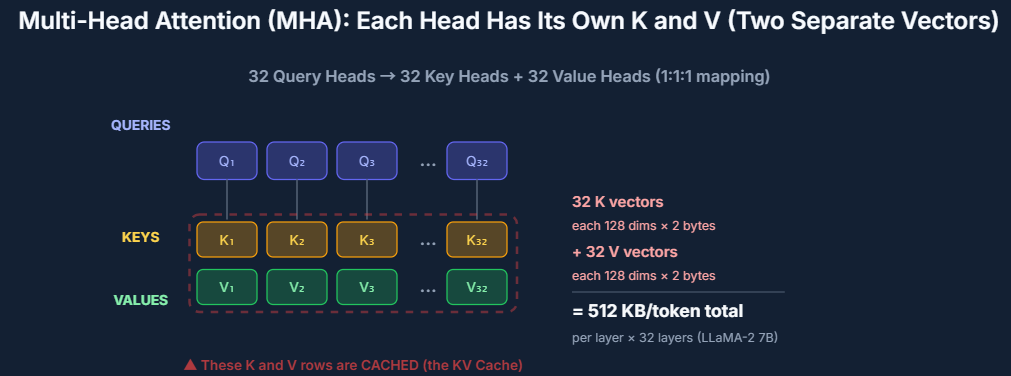

MHA：128 份 KV 的昂贵基准 原始 Transformer：每个头有独立 K 和 V。32 头 × 128 维 × 32 层 → 每 token 512 KB（LLaMA-2 7B）。每个头可以自由特化（语法、指代、否定……），但代价是 64 份缓存向量/token/层。

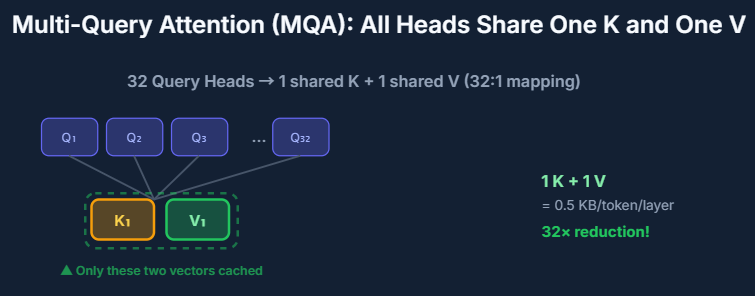

MQA：所有头共享 1 份 KV（Shazeer, 2019） 所有注意力头共享同一组 K/V → KV cache 缩小 n 倍（如 32 倍）。速度飞升——Decode 带宽减少 32 倍。但代价是：表征多样性丧失，长代码、多步推理、密集文档分析上精度明显退化。PaLM、Falcon-7B 使用。

Shazeer, N. “Fast Transformer Decoding: One Write-Head is All You Need.” arXiv.02150

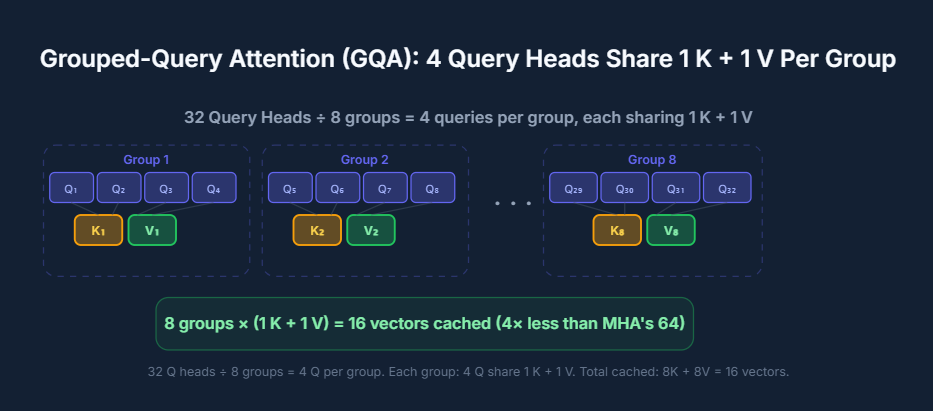

GQA：分组共享（Ainslie et al., 2023） MHA 太贵、MQA 太极端？GQA 把 query 头分组，组内共享 K/V。32 头分 8 组 → 缓存减 4 倍，精度损失极小。行业标配：LLaMA-3、Qwen2、Gemma 2、Mistral。 转换方法极具实用价值：训练好的 MHA 模型用约 5% 预训练计算量即可升级为 GQA，不需要从头训练。

每 token KV Cache = 2 × n_layers × G × d_head × 2 bytes 其中 G = KV 头组数（MHA: G = n_heads，MQA: G = 1） Ainslie, J., Lee-Thorp, J., de Jong, M., et al. “GQA: Training Generalized Multi-Query Transformer Models from Multi-Head Checkpoints.” EMNLP 2023. arXiv: 2305.13245

MLA：DeepSeek 的低秩潜压缩（2024） GQA 只是“砍头数”，没触及压缩本质。MHA、MQA、GQA 都在问“存多少份 K/V？”——MLA 问了一个更激进的问题：“我们真的需要存完整的 K 和 V 吗？”

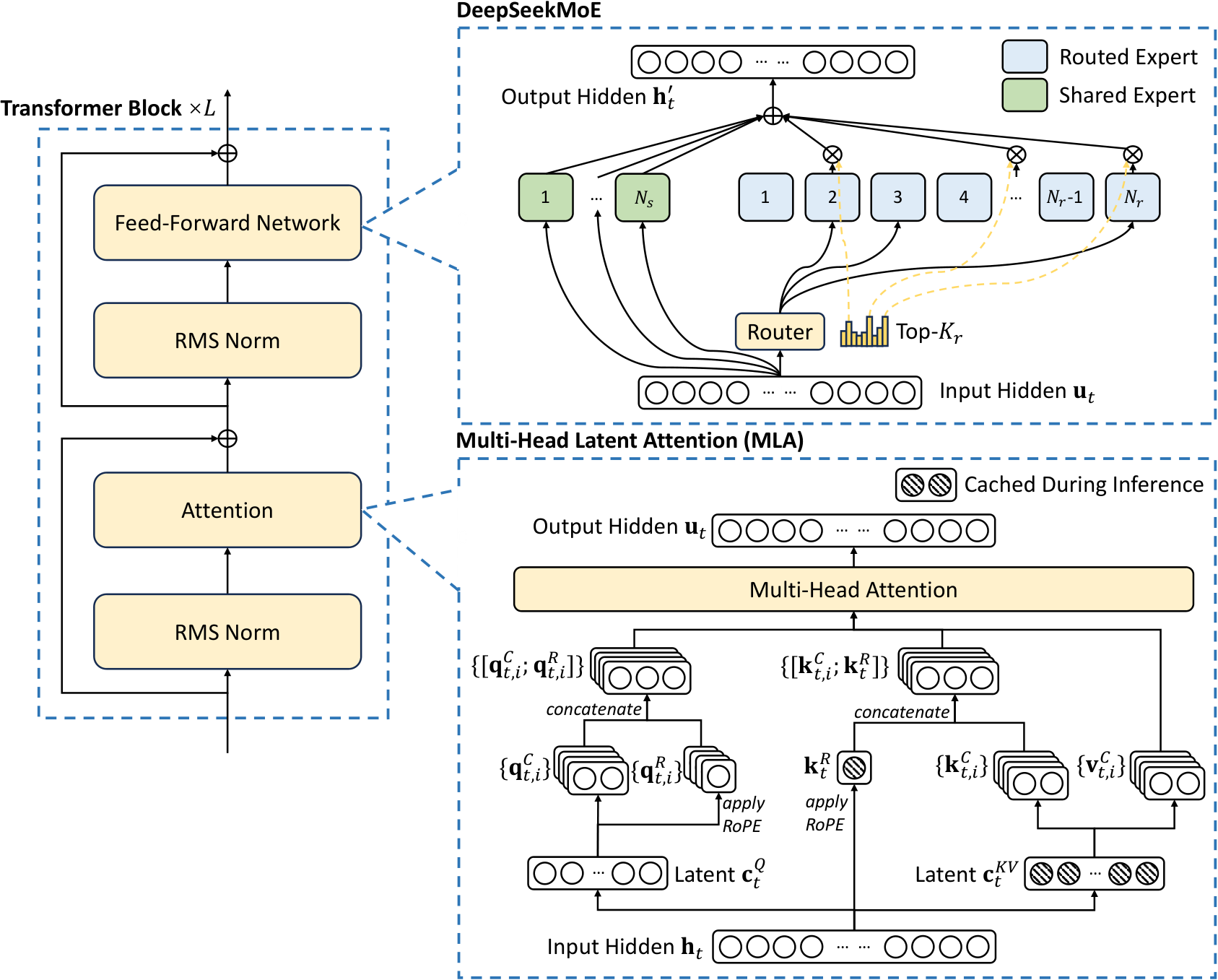

图：DeepSeek-V2 论文原文——MLA 低秩联合 KV 压缩。不存完整 K/V，只存压缩的潜在向量 c_t + 64 维 RoPE key = 576 维/token/层，暴降 93.3%。来源：DeepSeek-V2, arXiv.04434

MLA 让模型自己学压缩：不存完整 K/V，而存一个紧凑的潜在向量 c_t，推理时通过学习到的投影矩阵重建。

MLA 核心：c_t = W_DKV × h_t（压缩隐状态为 512 维潜向量）

只缓存 c_t + 64 维 RoPE key = 576 维/token/层。相比 MHA 的 32768 维，KV Cache 暴降 93.3%，吞吐提升 5.76×。

矩阵吸收戏法：推理时不需要把 c_t 还原成 K——把 W_UK 离线吸收进 Q 的投影、W_UV 吸收进 W_O，直接在压缩空间做点积。等价于 MQA 的数据搬运量，却保留 MHA 的表达能力。

DeepSeek-AI. “DeepSeek-V2.” arXiv.04434

---

3.3.2　序列稀疏：SWA → DSA

通道压缩解决了“存多少份”，但注意力计算复杂度仍是 O(n²)。

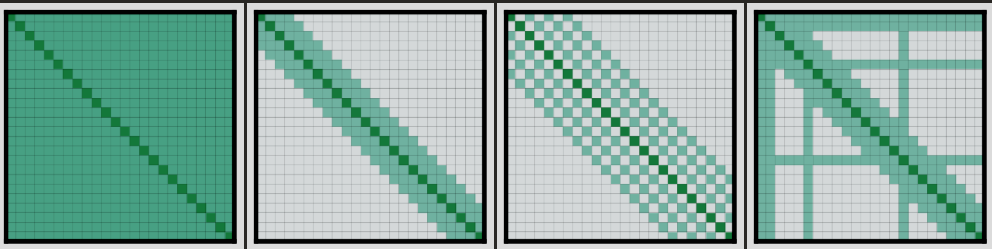

图：Longformer 论文原文——从全注意力（左）到滑动窗口（中）到组合局部+全局注意力（右）。来源：Longformer, arXiv.05150

SWA 滑动窗口（Mistral 7B）

每层只关注最近 w 个 token（如 4,096），更早的滑出窗口。O(n²) → O(n×w)。KV cache 有固定上限——无论对话多长，每层只缓存最近 4K token。局限：长距离检索直接失明——“大海捞针”无法完成。 Mistral 用堆叠缓解：窗口 4K + 32 层，信息可跨约 131K token 传播。但对大部分实际查询，相关上下文就在近期。

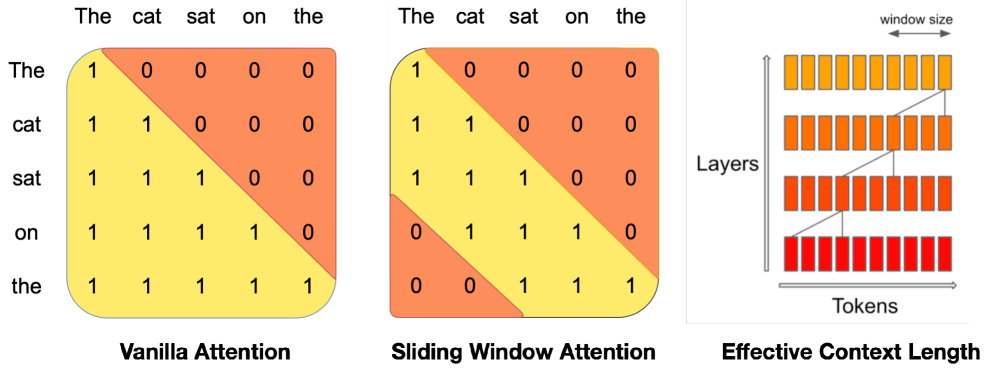

图：Mistral 7B 论文——滑动窗口注意力。来源：Mistral 7B, arXiv.06825

来源：Jiang, A.Q. et al. “Mistral 7B.” arXiv.06825 | Beltagy et al. “Longformer.” arXiv.05150

交替局部-全局（Gemma 2/3/4） Google 不让每层都局部，而是交替：Gemma 3 每 5 个局部层配 1 个全局层（5）。只有 1/6 的层需要看完整上下文。

DSA：主动检索而非被动截断（DeepSeek-V3.2）

SWA 被动截断历史。DSA 换了一个思路：主动检索相关 token。三步走：

1. 闪电索引器：用极低精度（FP4/FP8）低维向量，O(L) 时间内算当前 Q 与历史所有 token 的“粗糙关联分”——快但不精确，目的是筛掉大部分不相关的 token。
2. Top-k 选择器：挑最相关的 2048 个 K-V 槽位。
3. 精确计算：只对这 2048 个做完整 MLA 点积。计算量从 O(n²) 降到 O(n × 2048)。

效果：128K Prefill 成本从陡峭上升变常数级，API 推理价格直接减半，同时保全长程检索能力。

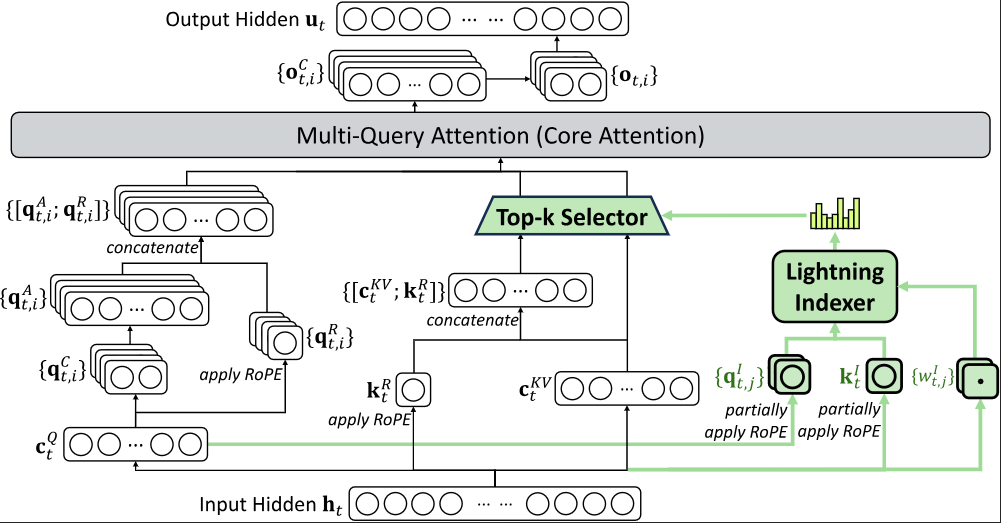

图：DeepSeek-V3.2 论文——DSA 结构，绿色部分为与 MLA 的区别。来源：DeepSeek-V3.2, arXiv.02556

---

3.3.3　时变递推：Linear → Mamba → Gated DeltaNet / KDA

• 线性注意力：改变乘法顺序，O(1) 固定状态消灭 KV Cache

图：Mamba（S6）推理长度超出训练长度数千倍仍保持 100% 检索准确率。来源：Mamba, arXiv.00752

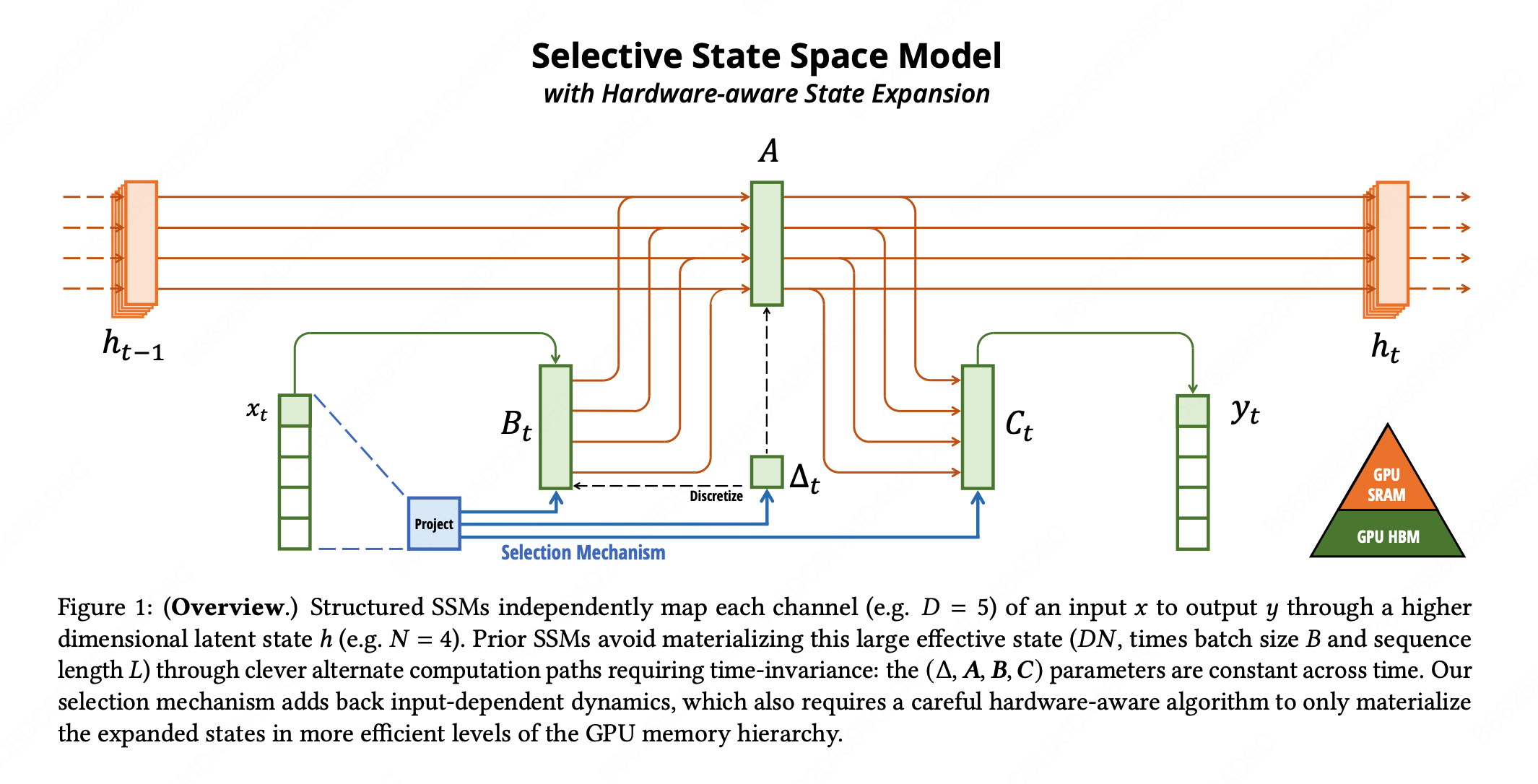

• Mamba：选择性机制打破 LTI，内容感知型记忆

Gu, A. & Dao, T. “Mamba.” arXiv.00752

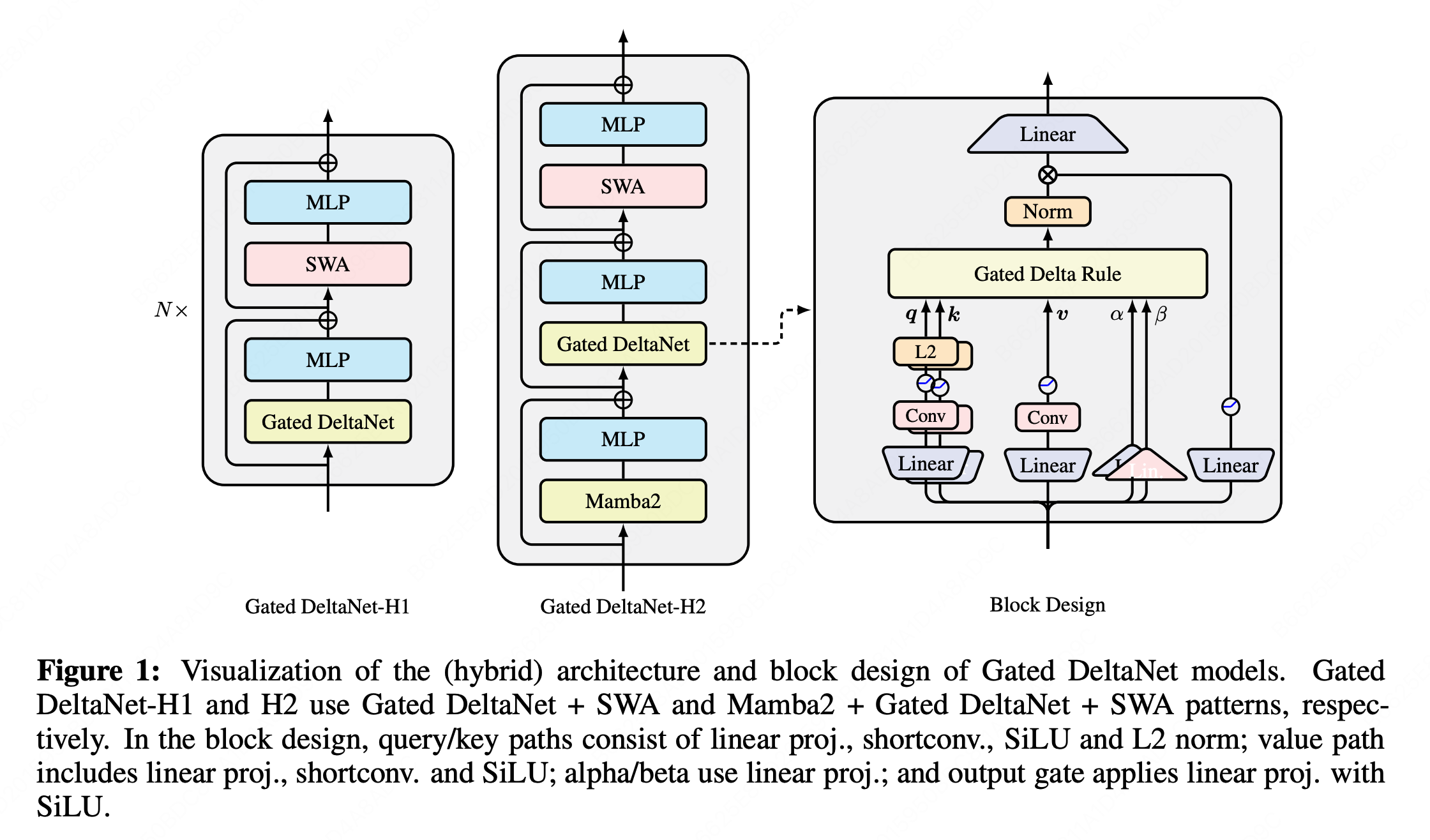

图：Gated DeltaNet 的 Delta Rule 状态更新。来源：Gated Delta Networks, arXiv.06464

• Gated DeltaNet / KDA：通道级细粒度忘却门 + Delta 规则精确编辑记忆

Yang, S. et al. “Gated Delta Networks.” arXiv.06464 | Moonshot AI. “Kimi Linear.” arXiv.26692

• Lightning Attention-2 https://arxiv.org/abs/2401.04658 （Lightning Attention-2: A Free Lunch for Handling Unlimited Sequence Lengths in Large Language Models）
• KDA：Kimi Delta Attention

https://arxiv.org/abs/2510.26692 （Kimi Linear: An Expressive, Efficient Attention Architecture）

• 代价：有损压缩，精确拷贝/长程检索有物理上限

---

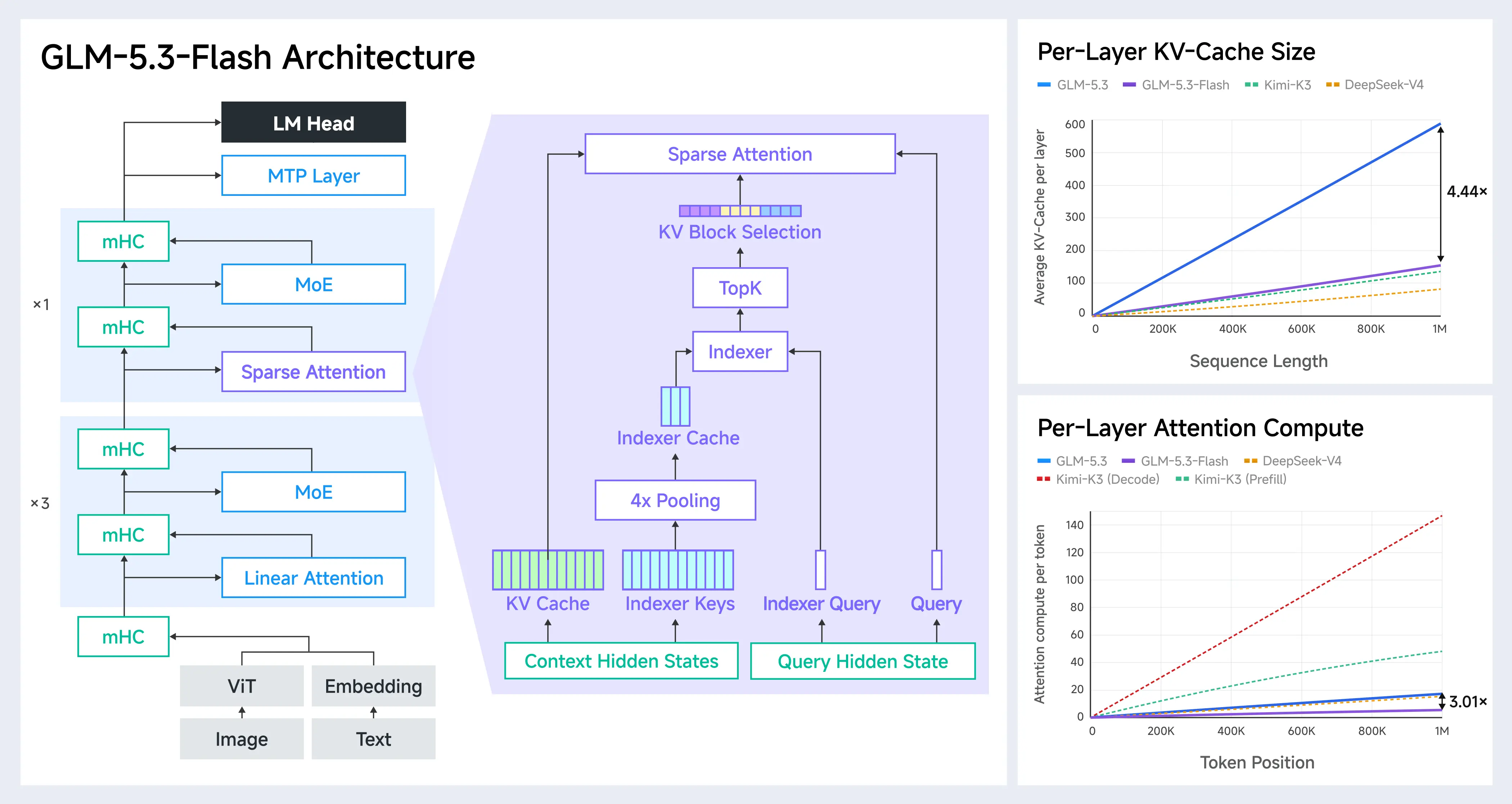

3.3.4　小孩才做选择，现代大模型全都要

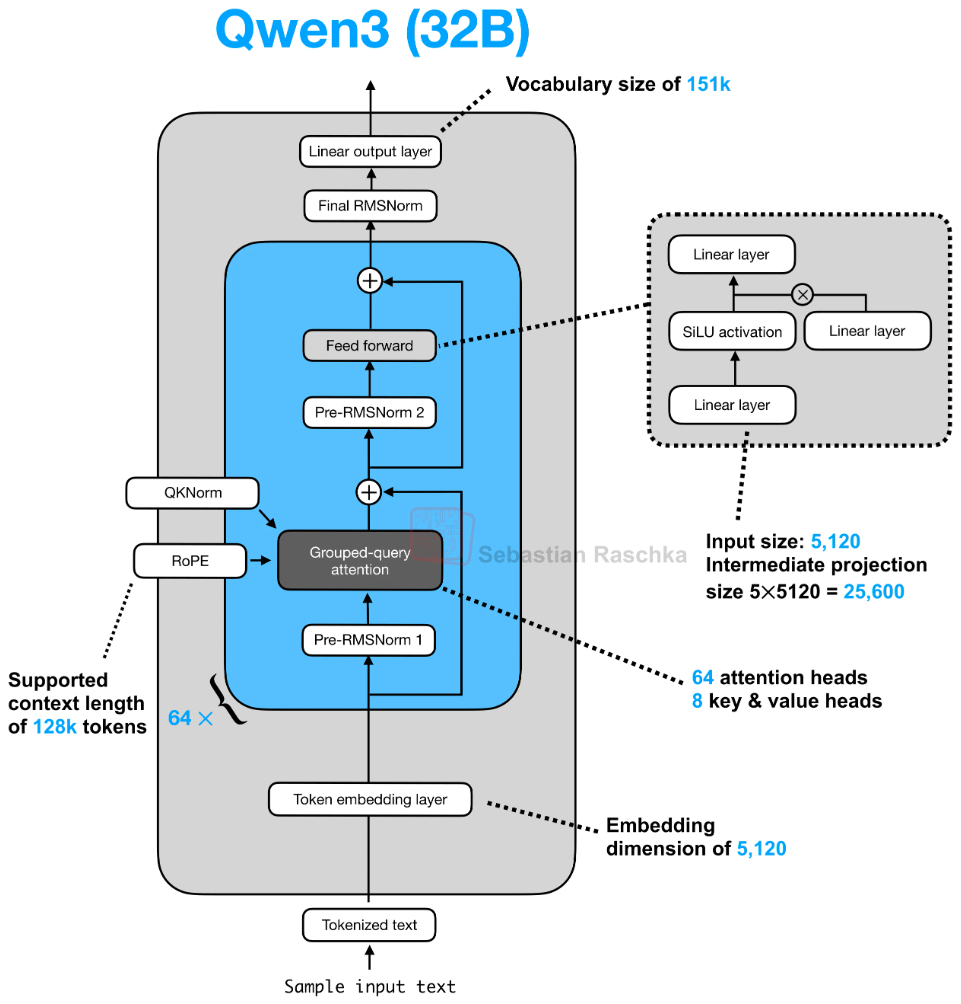

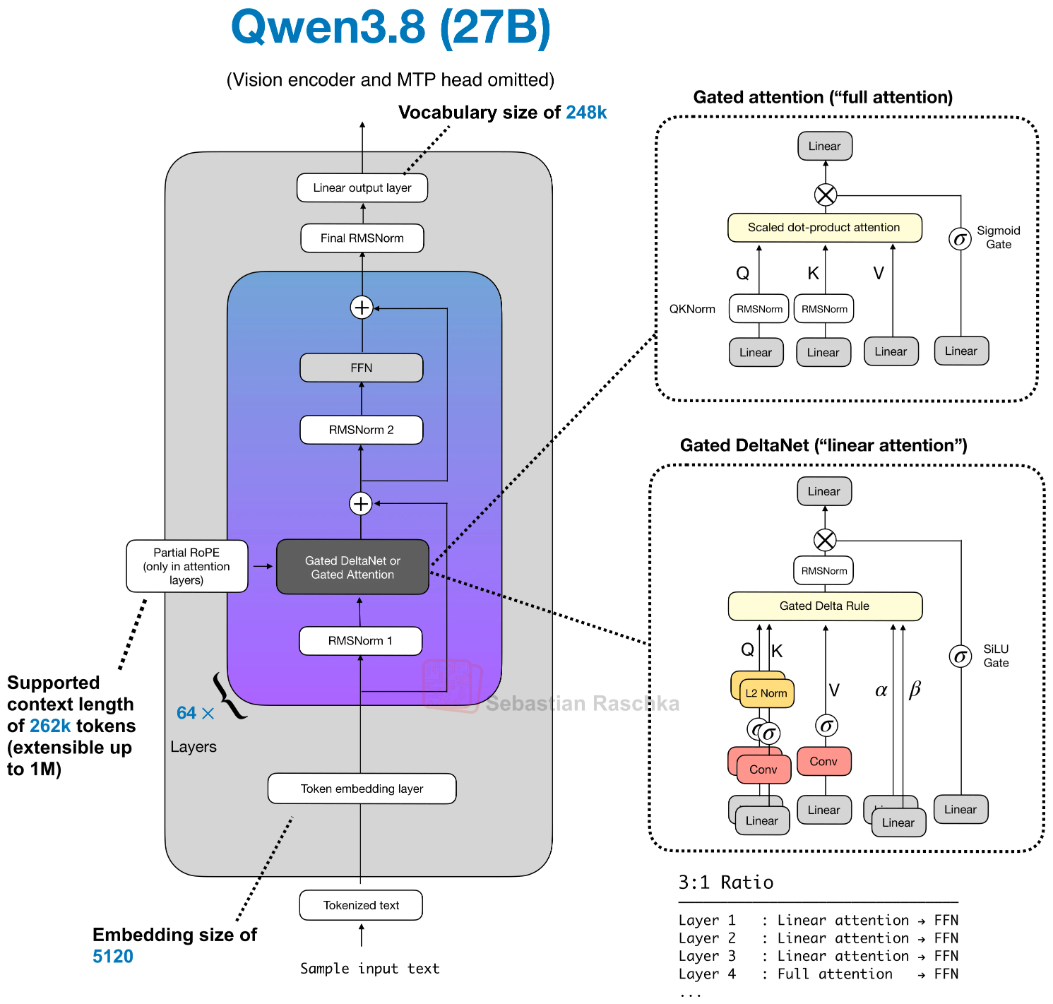

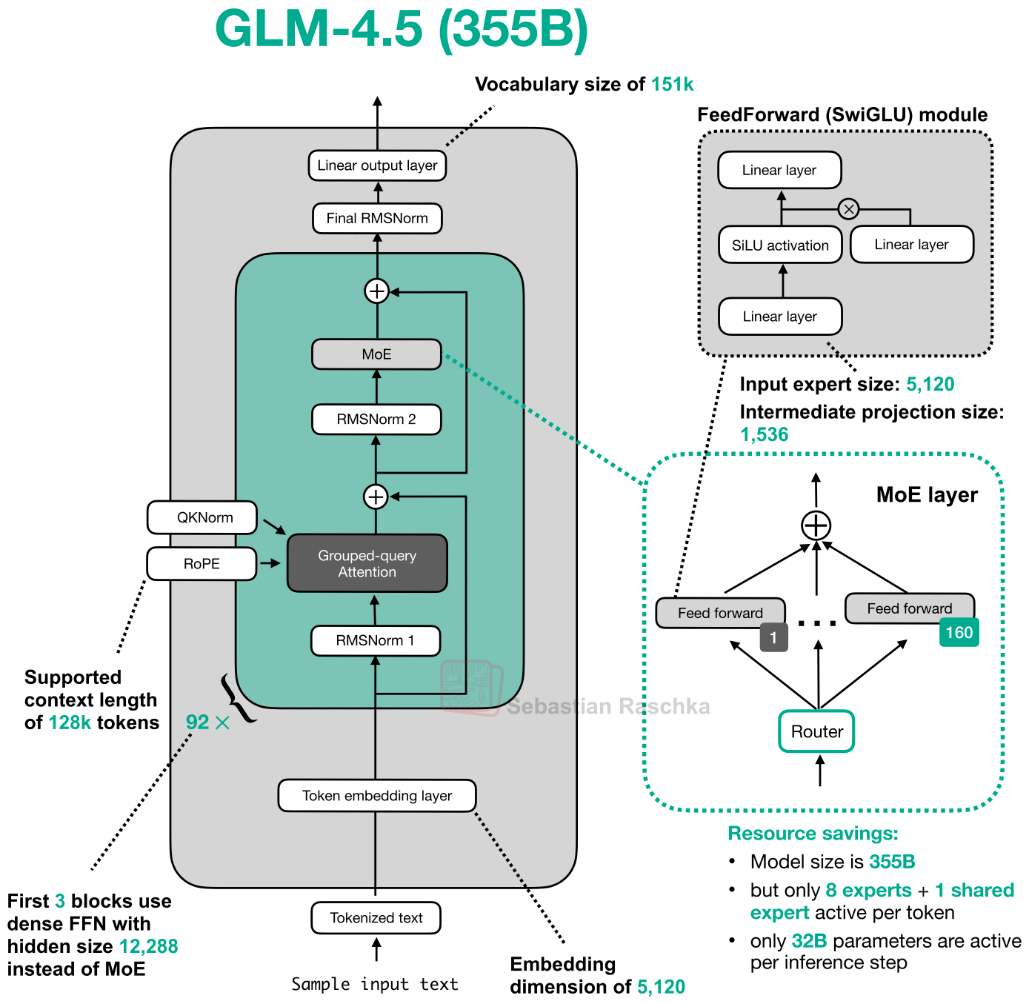

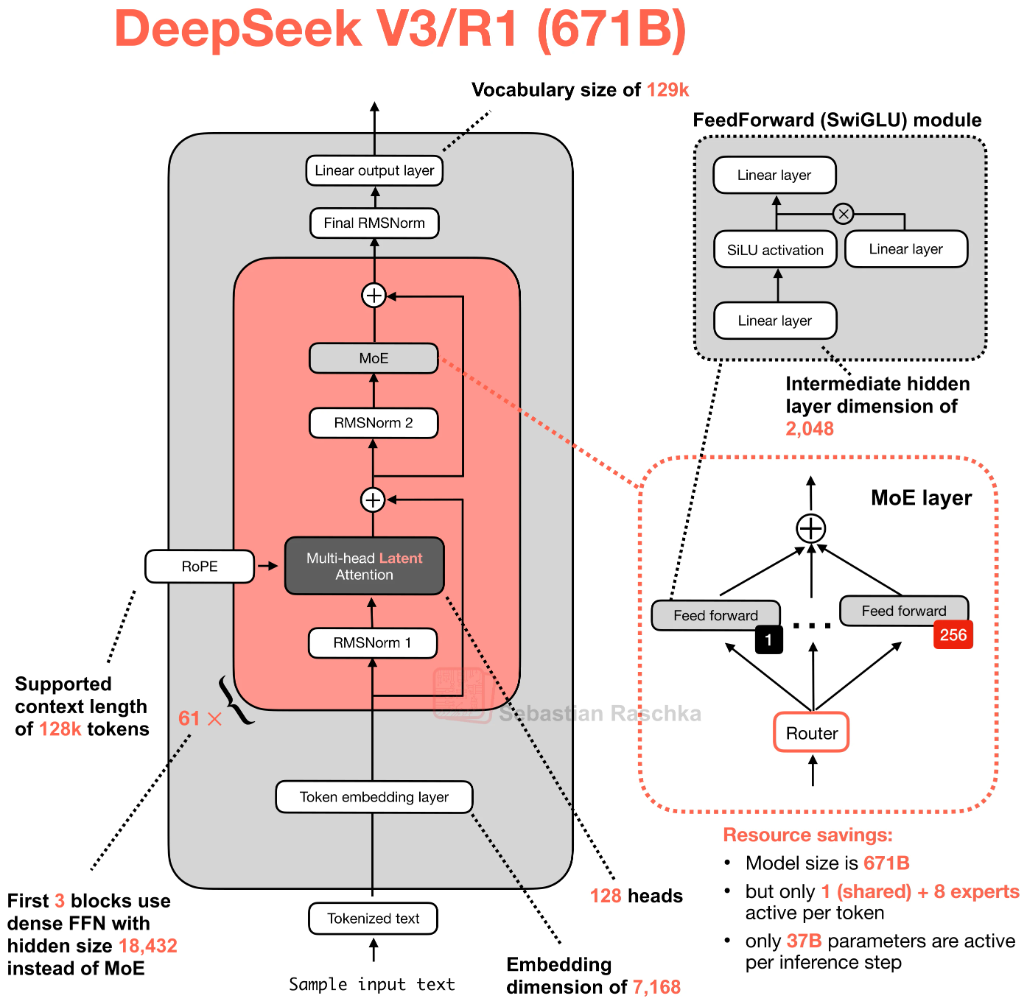

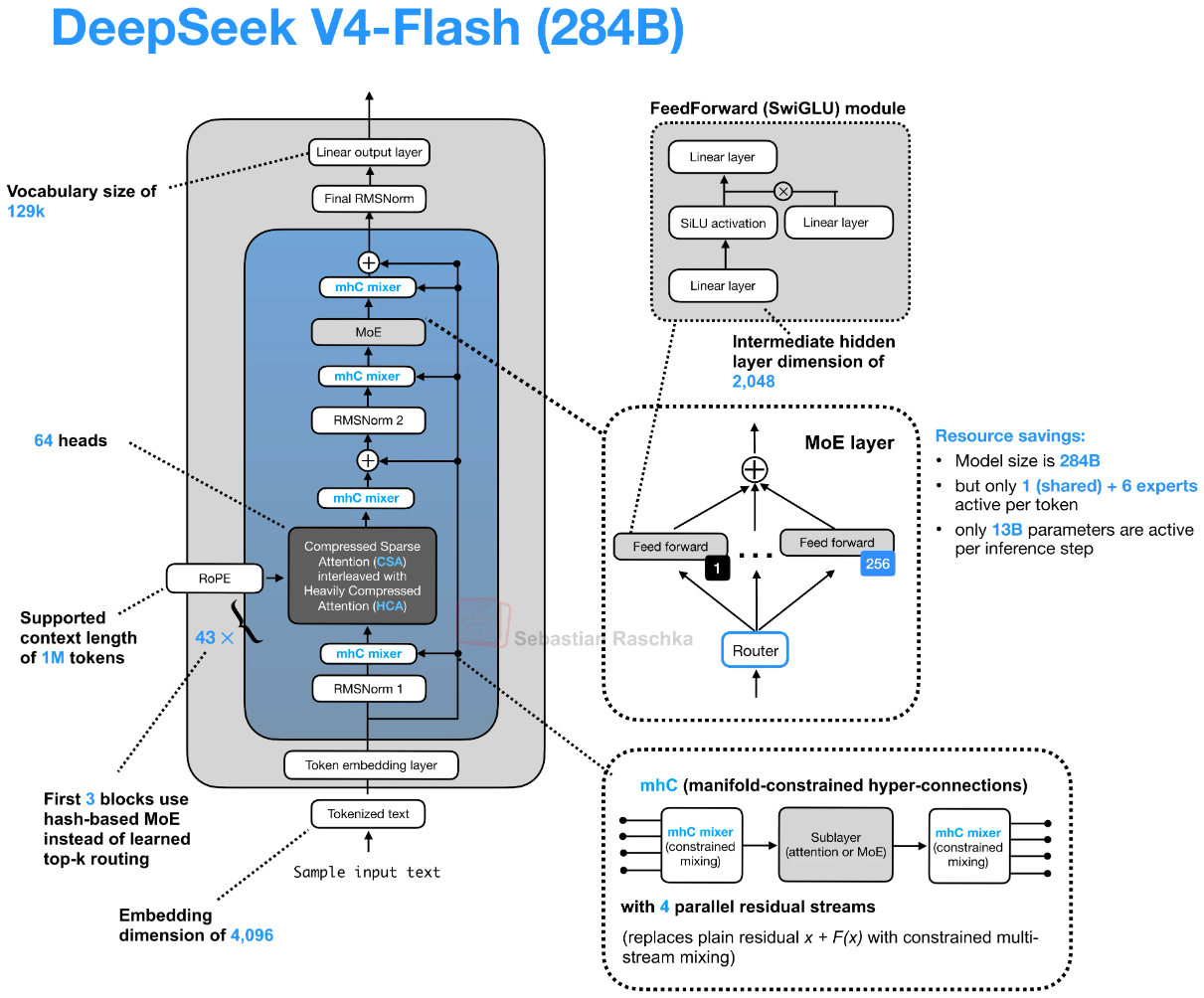

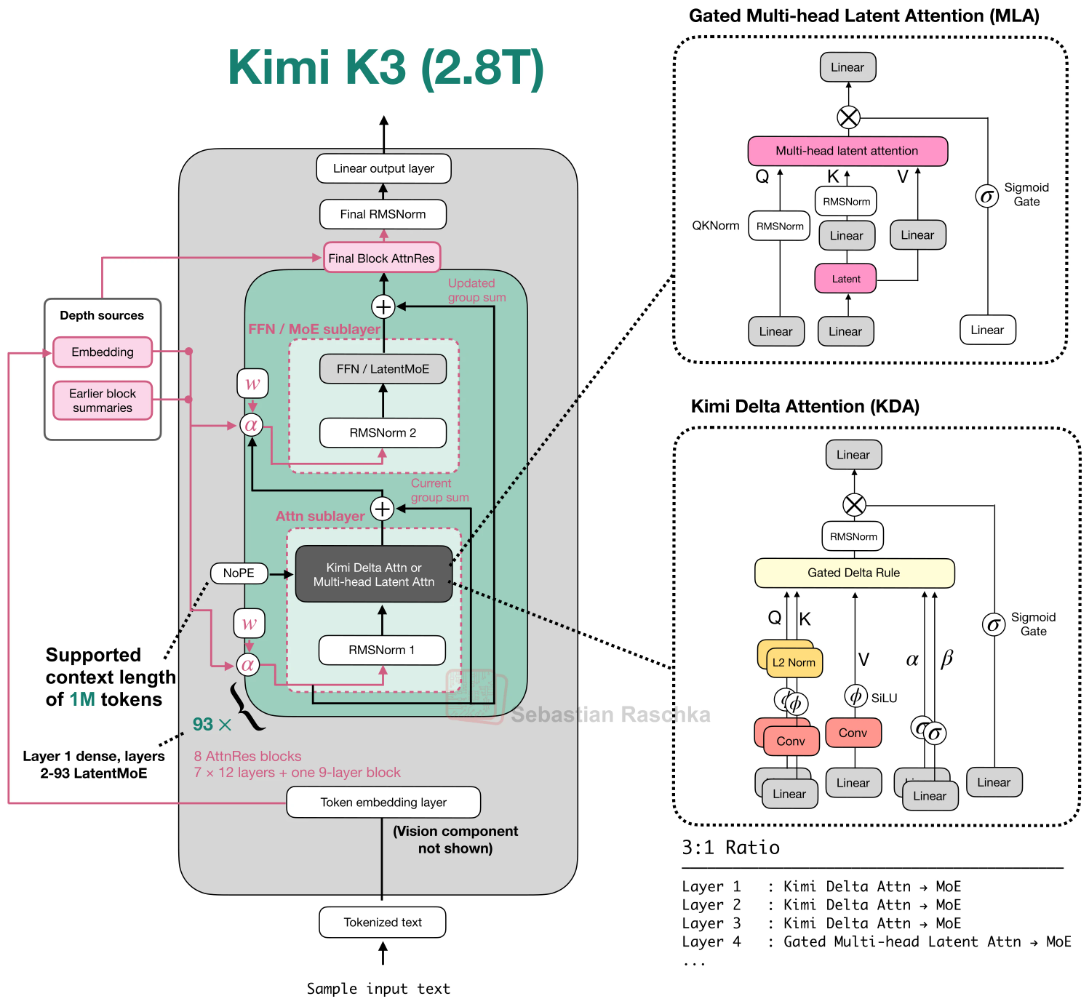

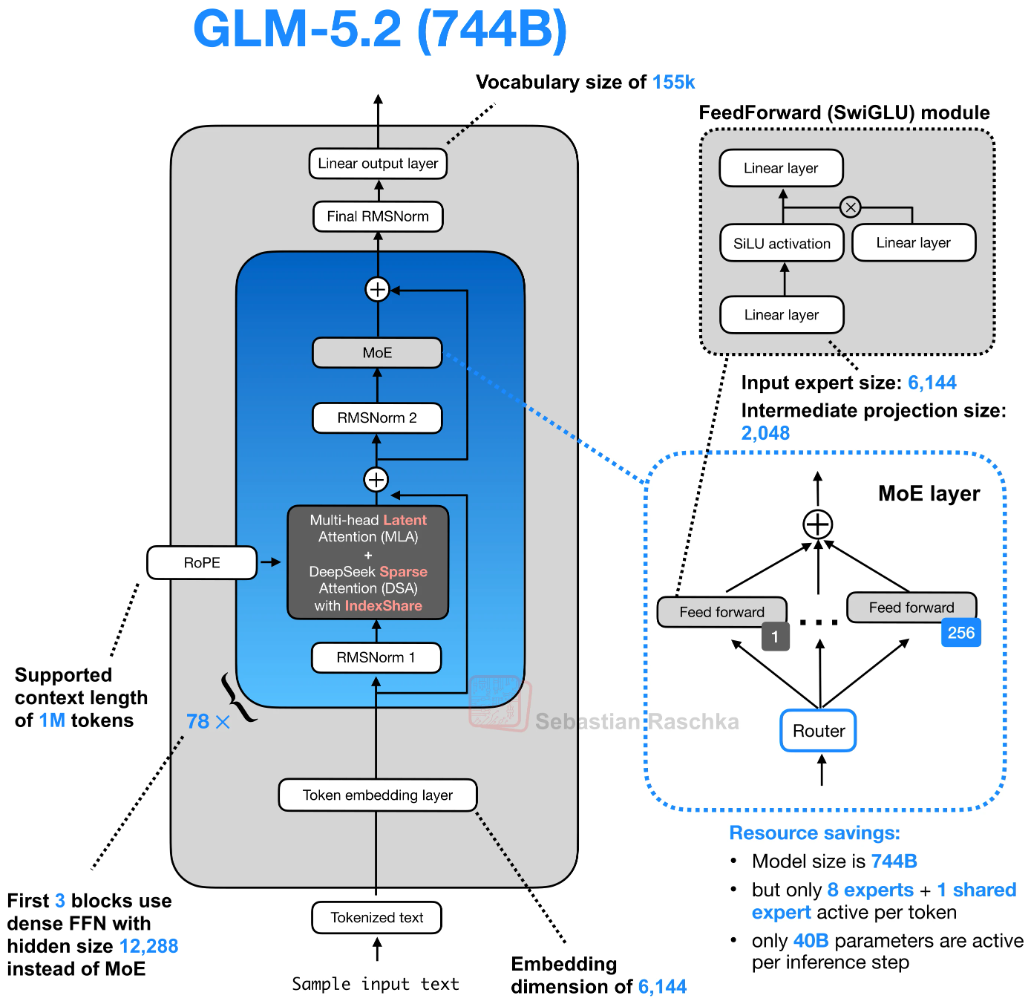

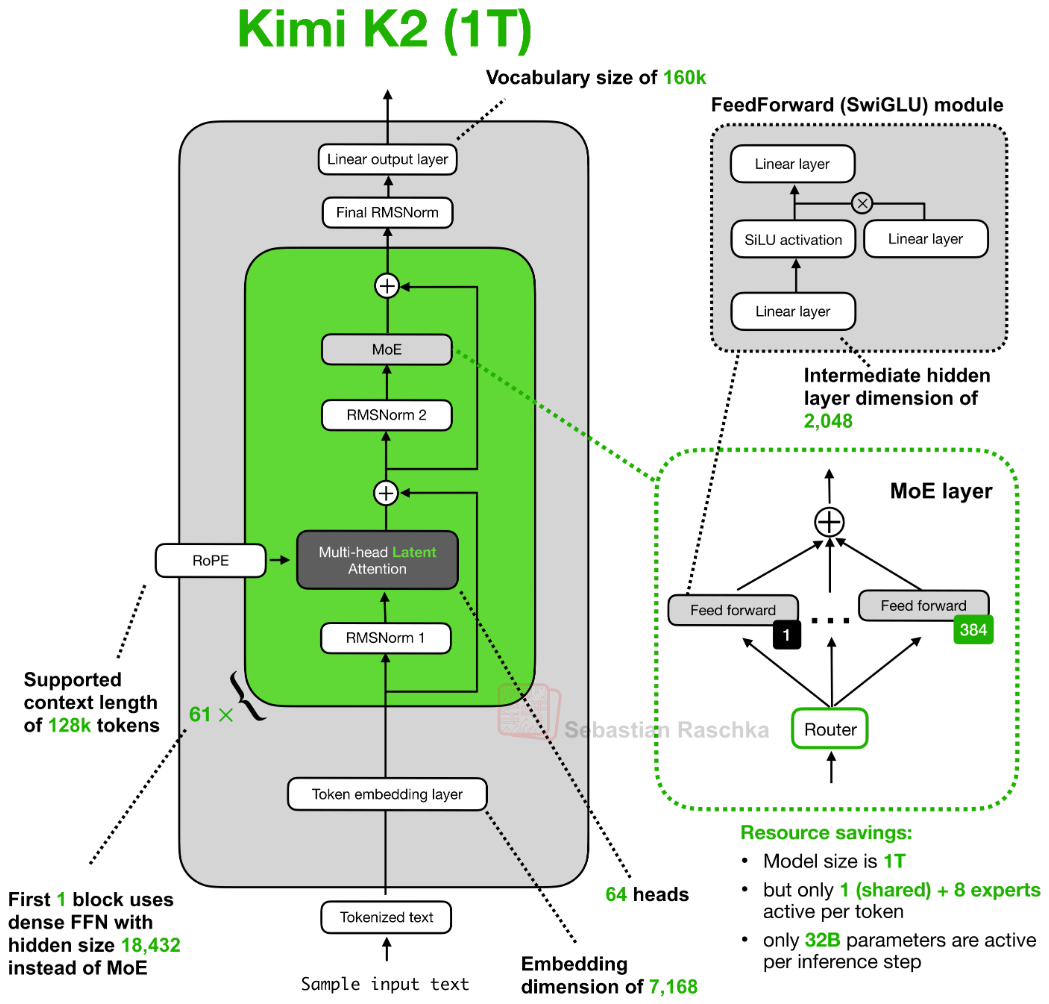

大模型架构画廊：LLM Architecture Gallery | Sebastian Raschka, PhD

纯线性模型有物理上限：固定隐状态面对“精确拷贝”和“长程检索”信息必然溢出。纯注意力模型内存暴涨。> 工业答案是混合架构。

来源：大模型架构画廊： https://sebastianraschka.com/llm-architecture-gallerys

---

3.4　存储表示层：两种“压缩”

结构定了，再压存储：要么把每个数字压小（纯比特），要么把存的 token 变少（语义）。

3.4.1　纯比特压缩：KIVI / KVQuant / TurboQuant / 1-bit

标准 KV Cache 用 FP16（2 bytes），量化把它压到 2~8 bit。像图像压缩——不删像素，只让每个像素更紧凑。 核心挑战：K 和 V 的离群值模式不同——Key 的特定通道产生超大值，Value 的特定 token 产生尖峰。量化轴必须匹配实际的离群轴。

• KIVI（ICML 2024）：Key 按通道量化、Value 按 token 量化——匹配各自离群轴。峰值内存 ↓2.6×、批大小 ×4、吞吐 +2.35~3.47×。无需训练。
• KVQuant（NeurIPS 2024）：RoPE 施加前量化 Key + 非均匀桶 + 稠密-稀疏分解。单卡 A100-80GB 跑 100 万上下文，8-GPU 跑 1000 万。
• TurboQuant（2025）：随机旋转 + 最优标量量化器 + 1-bit JL 变换。无需校准数据，3.5 bit 零损失。

 1 bit 权重 ≠ 1-bit KV Cache：Bonsai 8B 权重全是 1-bit（模型仅 1.15 GB），但相乘产生的 K/V 向量仍是全精度浮点。65K 上下文下 KV Cache 是权重的 7 倍。必须配 KV 量化：Bonsai + Turbo1Bit(Q4_0) 把总内存从 10.6 GB 降到 4.0 GB。

Liu, Z. et al. “KIVI.” arXiv.02750 | Hooper, C. et al. “KVQuant.” arXiv.18079 | Google Research. “TurboQuant.” arXiv.19874

3.4.2　语义压缩：只留“重要的 token”（H₂O / StreamingLLM / SnapKV）

观察：注意力分布极度倾斜。少数 token 吸收了大部分注意力权重，许多其他 token 几乎不产生贡献。为什么不以全量代价保留每一个 token？

---

3.5　硬件执行层：FlashAttention，IO-Aware 分块

前两层优化“存什么”和“存多小”，这一层优化“怎么算”。

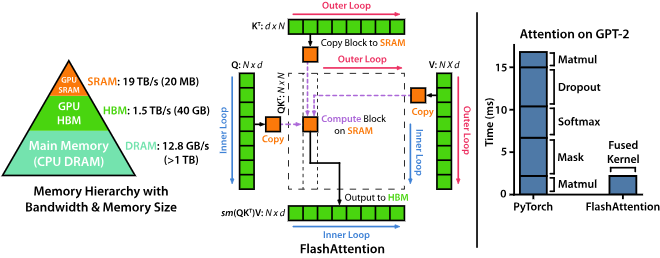

图：标准实现（左）——n×n 注意力矩阵物化到 HBM，来回搬运；FlashAttention（右）——SRAM 内分块算完，矩阵不落地。来源：FlashAttention, arXiv.14135

问题：标准注意力会计算完整的 n×n 分数矩阵并物化到 HBM（大但慢），再读回做 softmax——HBM↔SRAM 来回搬运。对于 32K 序列、128 个头，这个矩阵极大。

解法：把注意力矩阵切成 SRAM 能容纳的 tiles，每个分块在 SRAM 内完整算完（Q·K^⊤ → 增量 softmax → ×V），只把最终结果写回 HBM。矩阵不落地，数学完全等价。

---

3.6　系统服务层：缓存管理总览

前面几节讲的都是“怎么让单个请求的 KV Cache 更小”。但生产环境要同时服务上千用户，这就引出一个关键问题：KV Cache 能不能跨请求复用？

3.6.1 KV Cache：单次推理内的“计算复用”

先回顾 3.1 讲的 KV Cache。它解决的是单次推理内的重复计算问题：

• 用户发来一段 prompt，模型在 Prefill 阶段计算每个 token 的 K 和 V，存入缓存
• Decode 阶段每生成一个新 token，从缓存读取历史 K/V 做注意力，而不是重新计算
• 核心：历史 token 的 K/V 不变，所以可以复用计算结果

KV Cache 的复用范围 = 单次请求内。请求结束后，这个 KV Cache 通常就丢弃了——下一个用户的 prompt 不同，无法直接复用。

3.6.2 Prefix Cache：跨请求的“存储复用”

现在考虑一个真实场景：你有 1000 个用户，每个人都在用同一个 System Prompt（比如 2000 token 的角色设定）。

• 没有前缀缓存：每个用户请求到来时，模型都要把那 2000 token 的 prompt 从头算一遍 Prefill——生成 2000 个 token 的 K 和 V。1000 个用户 = 重复计算 1000 次。每秒 1000 个请求 = 每秒 20 亿次冗余的 KV 计算。
• 有前缀缓存：第一个用户算完后，把这 2000 token 的 KV Cache 存下来。后续用户的 prompt 如果前缀相同，直接复用已缓存的 KV，跳过这部分 Prefill。命中即免费。

澄清一个概念：服务端一般不保存历史上下文，上下文保存在client侧（用户主机上的agent应用或者厂商的chatBot服务器），每次请求将完整上下文发给服务端（推理引擎）

3.6.3 联系与区别

一句话总结：

KV Cache 是“在一次推理中，历史 token 的 K/V 不变，所以不重算”。Prefix Cache 是“多次推理之间，如果前缀相同，连 Prefill 都不用算，直接复用存储的 KV Cache”。

Prefix Cache 是 KV Cache 的自然延伸——把“单次推理内的计算复用”扩展到“跨请求的存储复用”。

---

第四章　现代推理实践（系统落地）

从算法到线上：vLLM / SGLang 生态怎么把前面的优化变成真实吞吐。

4.1　vLLM 与 PagedAttention

• 问题：内存碎片化 在 vLLM 之前，服务系统为每个请求预分配一块连续内存，按最大可能序列长度计算。预分配 4,096 token 而用户只发送 200 个 → 浪费 3,896 个。乘以数千并发用户，生成一个 token 前就浪费了 60–80% GPU 内存。

PagedAttention：借鉴 OS 虚拟内存

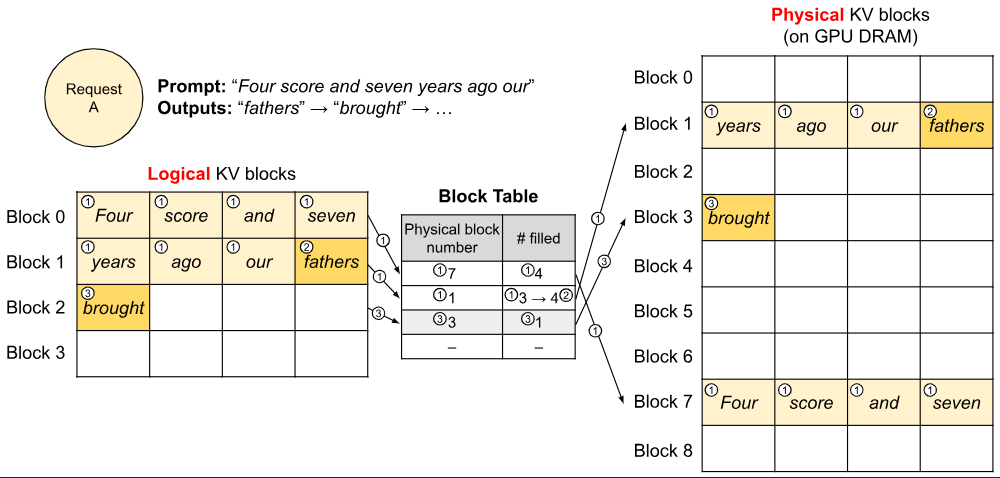

图：PagedAttention 的虚拟块 → 物理非连续块映射，以及多请求共享前缀物理页。来源：参考 PagedAttention, arXiv.06180

Woosuk Kwon 和伯克利团队借鉴了操作系统：Linux 虚拟内存不需要物理连续 RAM，把内存分成页，通过页表映射，OS 将页放在任何有空间的地方。 PagedAttention 把这种模式应用于 GPU KV Cache：拆成小固定块（通常 16 或 32 token/块），按需分配，不预分配。页表映射逻辑位置到物理位置。请求 A 的块 3 可以紧挨着请求 B 的块 7。注意力内核不关心，它使用页表。

请求到达 → 按需分配 KV 块 → 块存储在 GPU 内存任意位置 → 页表映射逻辑 → 物理

• 结果

vLLM 迅速成为最常用的 LLM 服务器之一。TensorRT-LLM 和 SGLang 也采用了类似分页方案。

Kwon, W. et al. “PagedAttention.” arXiv.06180

---

4.2　SGLang 与 Radix Cache

vLLM 的 APC（Automatic Prefix Caching）：对 token 序列分块做哈希，在 KV 块池里查前缀匹配，命中即复用已缓存块、跳过 Prefill。对模型透明。

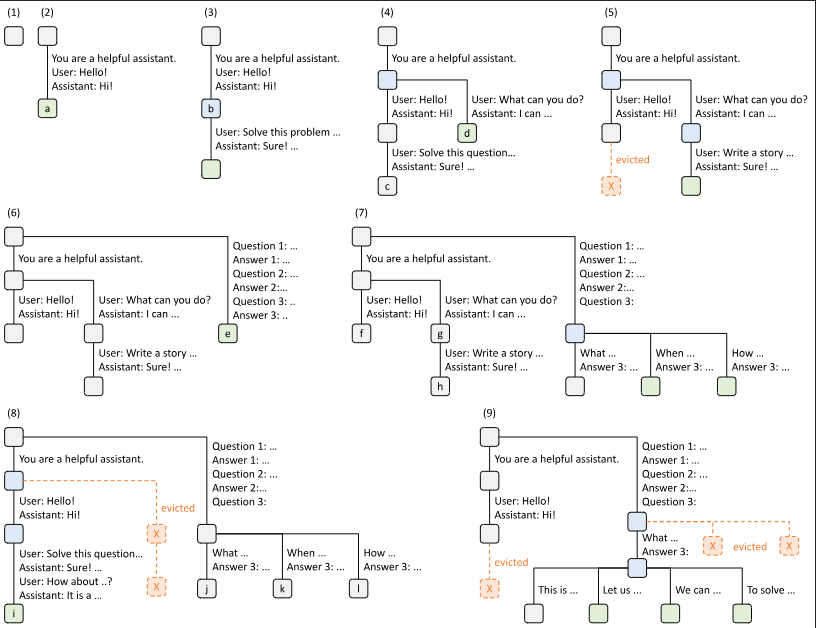

• RadixAttention APC 处理精确前缀匹配。RadixAttention 更进一步：把 KV Cache 组织为基数树（token 序列的 trie）。两个请求共享前 500 token 后分叉 → 这 500 token 的 KV 仍可共享。多轮对话天然适合此结构。 LRU 逐出发生在叶子节点。多个并发请求可从同一节点读取而无需锁竞争。

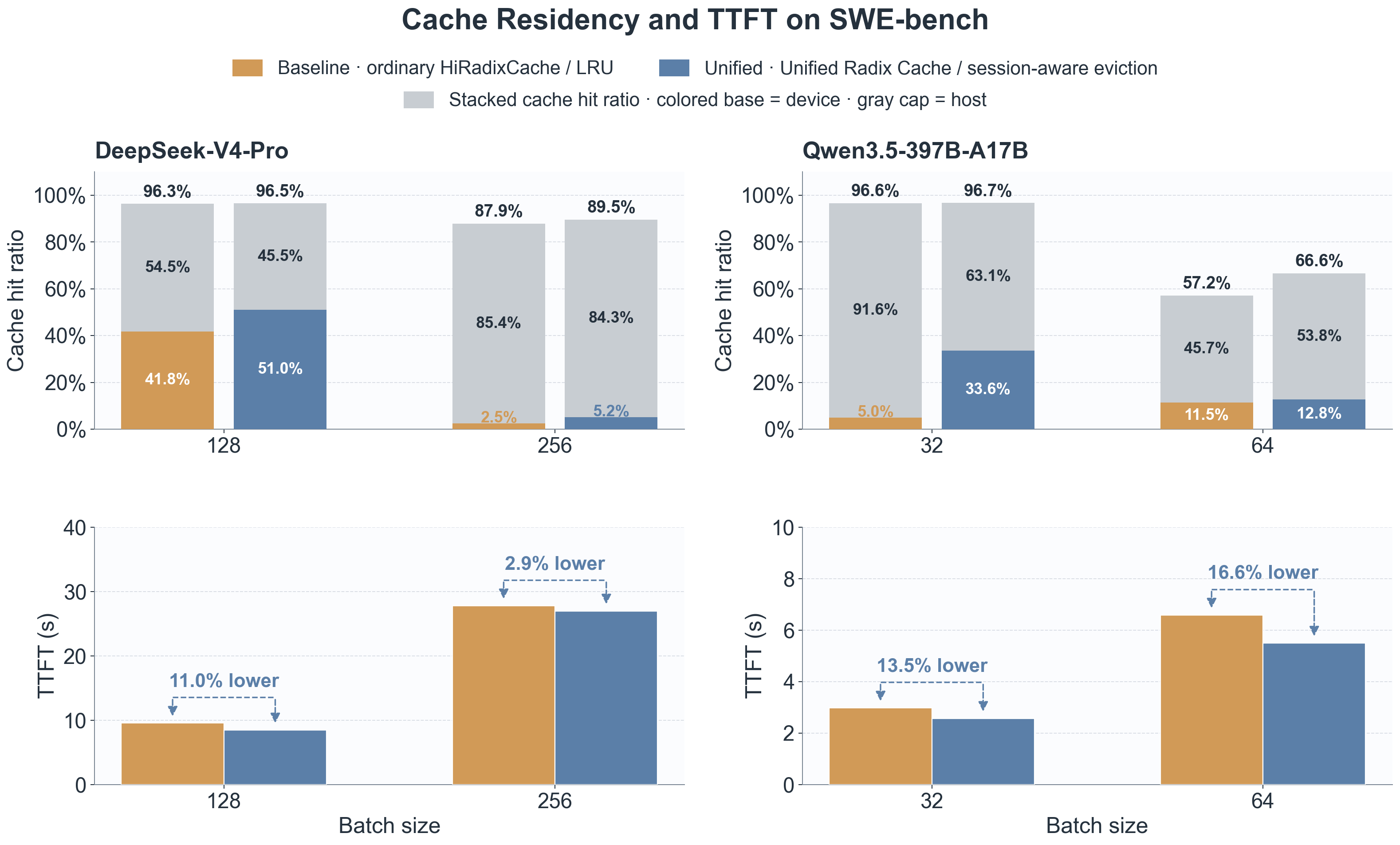

Zheng, L. et al. “SGLang.” arXiv.07104 混合模型时代的接力：LMSYS 的 Unified Radix Cache 把“一棵树”推广到 FULL/SWA/MAMBA 组件（见 5.2.2）：LMSYS Blog

---

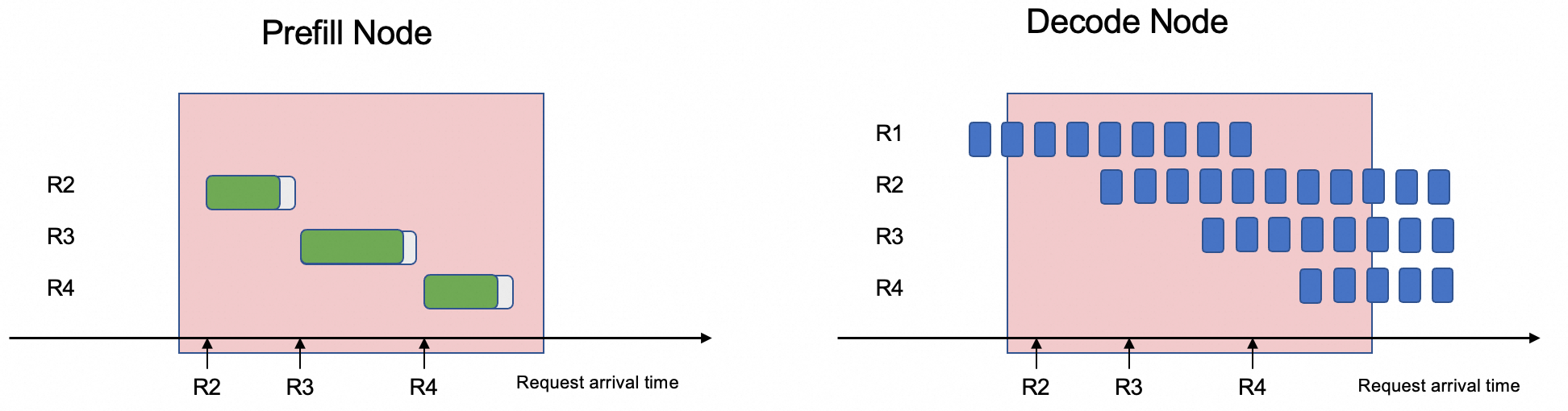

4.3　PD 分离：Prefill 与 Decode 分家

同一块 GPU 同时处理 prefill（计算密集）和 decode（带宽密集）会互相干扰。

新请求的 prefill 会抢占正在 decode 的 GPU——要么延迟现有用户，要么让新用户苦等首 token。这就是 prefill-decode 干扰。

一个 prefill 集群构建 KV 缓存，通过 NVLink/InfiniBand 传输，一个 decode 集群处理生成。

用户请求 → Prefill 集群：计算 KV → 传输 KV → Decode 集群：生成 token

 💡 服务层现在承担了部分智能：KV 缓存优化不再只是模型架构问题，还涉及调度、布局、传输和内存所有权。

Zhong, Y. et al. “DistServe.” arXiv.09670 | Qin, P. et al. “Mooncake.” arXiv.00079 | Liu, H. et al. “Ring Attention.” arXiv.01889

4.4　AF 分离：Transformer 拆拆拆

• MoE：其MLP/FFN部分会有极大规模的权重，但在单次inference过程中，只会激活其中的一部分权重，以专家为单位，计算视角来看，专家本质上也就是包含几个离线训练好的FC层的sub-module。但是专家的激活是per-token的，这意味着在大batch情况下，根据大数定律，绝大部分的专家都会被激活。

这个传统的MoE部署中，Attention和Expert通常部署在同一个GPU上。Attention层需要大量的显存来存储KV Cache，而Expert层则需要大量的显存来存储海量的专家权重。

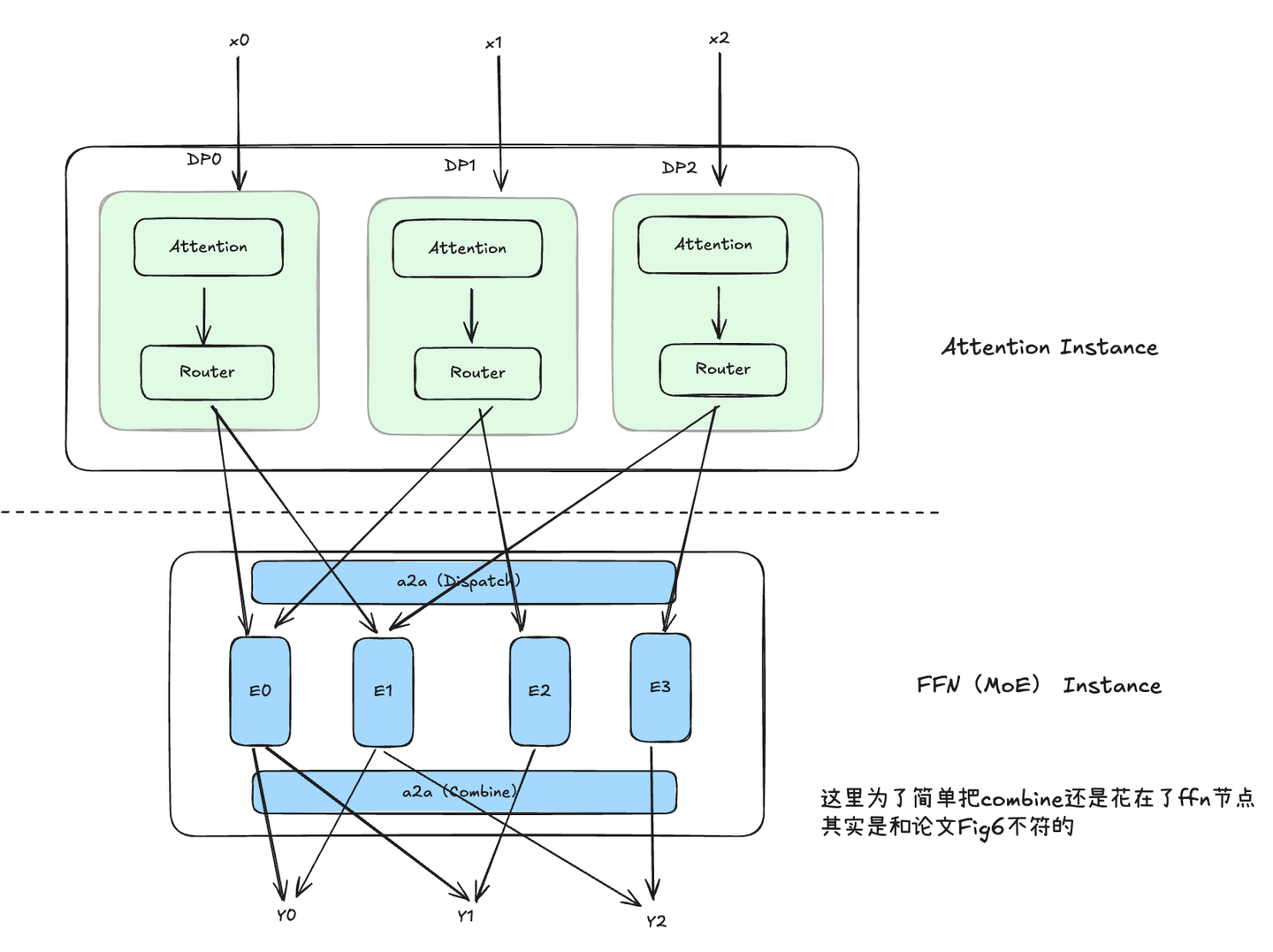

AF分离架构将Attention层和Expert层物理拆分，部署在不同的GPU集群上。Attention Cluster专注于维护KV Cache和计算Attention，Expert Cluster则专注于存储专家权重和计算FFN。 这种拆分带来了极高的灵活性：系统可以根据Attention和FFN不同的计算量比例，独立配置两类集群的资源。例如，对于长Context任务，可以增加Attention节点以容纳更多KV Cache；对于复杂推理任务（激活更多专家），可以增加Expert节点以提升FFN计算能力。

这带来的代价也是很明显的，AF分离引入了高频的跨节点通信，每一层的Attention输出都需要发送给Expert集群，Expert计算完后再发回。这种通信模式是M-to-N的，且数据包极小、频率极高。 目前非生产实践手段 相关论文：Preble（Stanford, 2024）首次系统化验证了 Attention 与 FFN 分节点调度的思路：arXiv.00023

---

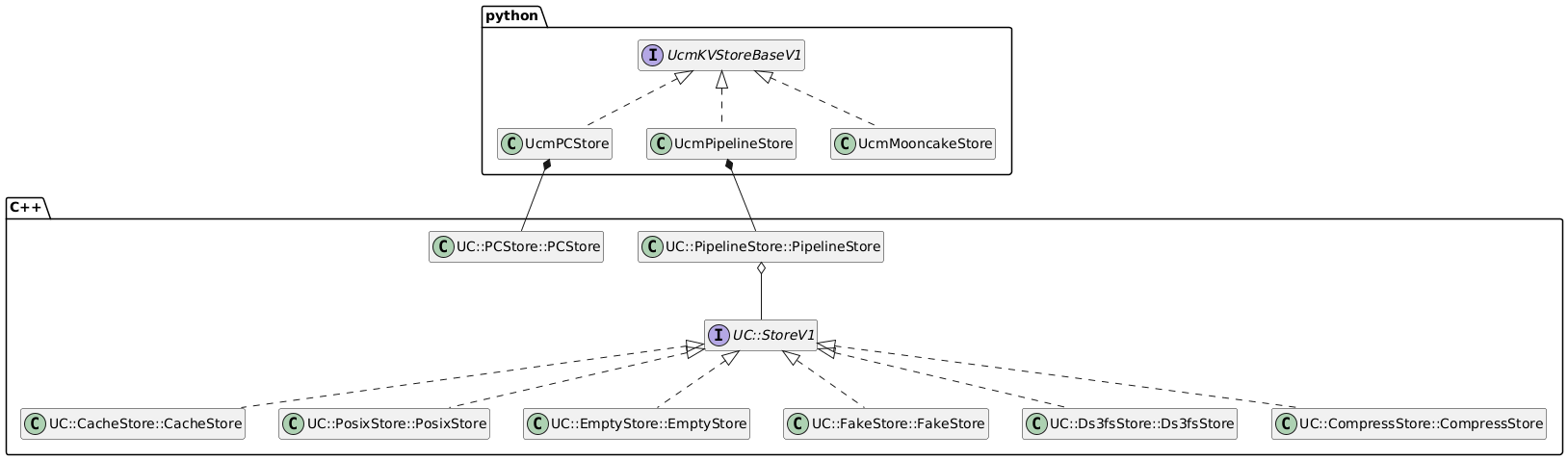

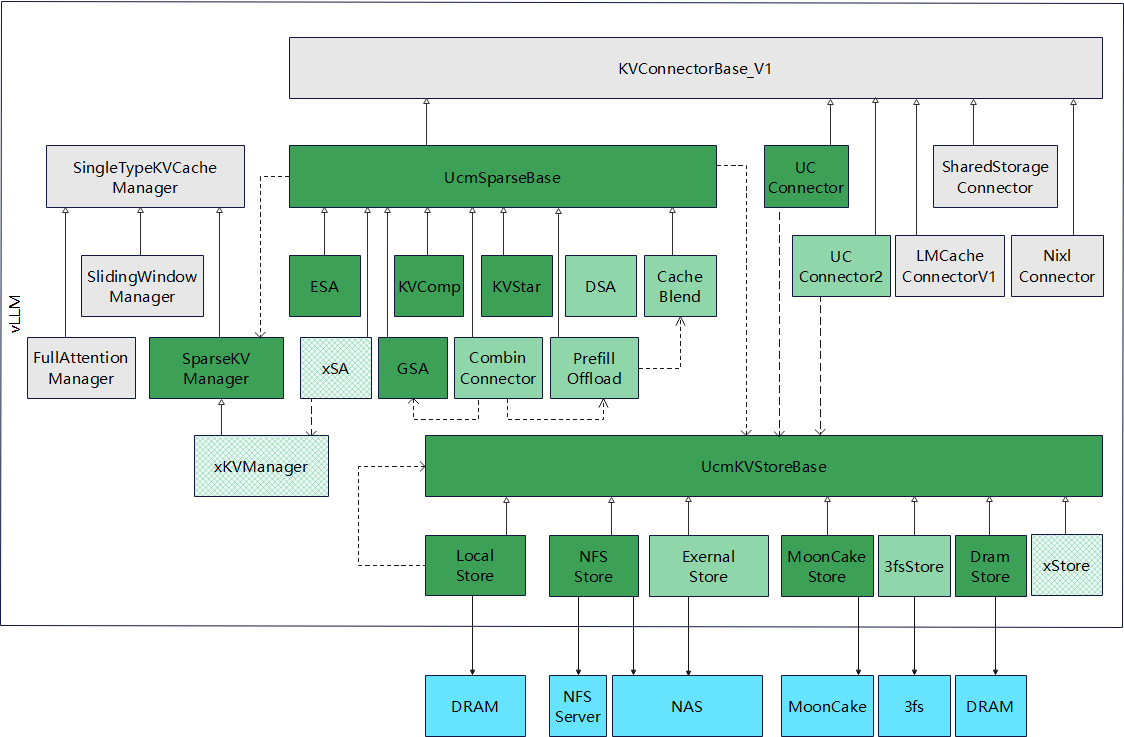

第五章　UCM 实践：从前缀缓存到混合模型

UCM 是“把 KV Cache 当资源来管”的系统层答案：持久化、跨请求复用、混合模型语义。

5.1　KV 持久化复用：UCM 在做什么

前缀缓存不只是“服务端内存里的一个字典”。UCM（Unified Cache Manager，ModelEngine 社区开源）把这条思路推到极致：把 KV Cache 持久化到外部存储，用多种检索机制替代冗余计算。与 vLLM 集成后，多轮对话、长上下文推理等场景的延迟降低 3–10×。

核心原则：KV 太大、太稀疏，与其全塞 GPU，不如卸载 + 按需取回。存储层次：GPU HBM → 主机 DRAM → SSD → 远端存储（NFS / Ds3fs / Mooncake——基于 RDMA 网络的高效 KVCache 共享集群），GPU 上只留部分或压缩后的 KV，序列长度和 batch size 都能变大。

UCM 的几种检索机制（本质都是“省重复计算”）：

• 前缀缓存（Prefix Cache）：内容寻址的块存储，跨请求复用相同的 KV 块；
• 稀疏注意力（Sparse Attention）：免训练检索（ESA / GSA / CacheBlend 等），超长序列只把相关的 KV 块 load 回来。论文指出“没有一种稀疏模式能适配所有场景和所有模型”，所以做成可插拔算法框架；
• PD 分离：存储-计算分离的异构部署（见 4.3）。

实现上不改 vLLM 内核：在 KV Connector 的接缝处挂钩子（scheduler 与 layer.py 的少数位置），做额外的 load / dump / 检索。

图：UCM 整体架构。灰色为 vLLM 0.9.2 原有类，绿色为 UCM 新增组件：KV Connector 挂在调度链路上，KVStoreBase 把外部存储抽象成“块 ID + 偏移”的统一读写。来源：UCM GitHub

流水线设计（Pipeline Store）：UCM Store 把“存 KV”这个过程拆成可热插拔的组件栈，每层只干一件事：

• 异步任务系统：Task 按 Shard 拆到多队列并行，吞吐 10–15×；TaskSet 做失败隔离（一块读取失败不拖垮整批）；超时保护（存储节点慢就快速失败、走本地降级）。
• 读写分离：LoadQueue / DumpQueue 独立队列 + 批量聚合，P99 延迟 8ms → 3ms；LookupOnPrefix 把前缀查找从 O(n) 降到 O(log n)（1000 块 15ms → 3ms）。
• BlockId 用 16 字节定长强类型，哈希从 O(n) 变 O(1)（每块 50ns → 10ns）。

图：UCM Store 流水线架构——Cache / Compressor / Posix 组件栈，每个组件是独立的 .so 动态库，可热插拔替换。来源：Store Architecture — Unified Cache Manager

DeepWiki 代码导读： https://deepwiki.com/ModelEngine-Group/unified-cache-management RoadMap： https://github.com/ModelEngine-Group/unified-cache-management/issues/679

---

5.2　混合模型的架构冲击：UCM 每版本在适配什么

前缀缓存在纯注意力模型上很好用。但当 Kimi K3、Qwen3.6、DeepSeek-V4 这类混合模型上线，经典 Radix 树直接崩溃：同一段前缀混杂了三种互不兼容的复用语义。

5.2.1　SGLang 的实践：Unified Radix Cache（LMSYS, 2026-08）

LMSYS 团队 2026 年 8 月发布 Unified Radix Cache，正面回应上面的问题。核心是把“共享前缀身份”和“组件特定的复用有效性”分开：

• 一棵树：所有组件共享同一棵 token 键控的 radix 树（UnifiedTreeCore 管匹配 / 分裂 / 插入 / 锁 / 逐出），每个前缀有唯一坐标；
• TreeComponent：每种组件只定义自己“变”的部分——FULL（整条路径可复用）、SWA（只有尾部窗口可复用，窗口外留空墓碑）、MAMBA（只在确切边界有检查点，复用前 CoW 复制到私有槽）；
• 组件投票：匹配时每个组件出一个 validator，所有 validator 都接受才推进复用边界（遍历可以走到 n4，但只承认 n2 是安全边界）——既不错放有效复用，也不允许无效复用；
• 模型 = 组件组合：DeepSeek-V4 = FULL + SWA；Kimi-K3 = FULL + MAMBA（KDA 状态）；Inkling = 三者全上。新模型复用已有组合，不用再写一棵新树。

图：一棵 radix 拓扑提供统一前缀身份——FULL / SWA / MAMBA 组件各自执行路径 / 窗口 / 检查点复用语义，HiCache 决定负载住在 GPU L1、主机 L2 还是外部 L3。来源：LMSYS 博客 Figure 1

HiCache：同一身份跨三层内存。组件身份不随物理位置改变：GPU L1 → 主机 L2 → 外部 L3（500 GiB Mooncake Store 分布式内存）。多轮对话 benchmark（DeepSeek-V4-Flash，4×H200、TP4、48 客户端、60 轮）：

Inkling-Small（8×H200、TP8）：L3 命中率 96.8%、TTFT 1.23s、吞吐 67.1K（对比 L1 15.5K、L1+L2 21.1K）。

会话感知逐出（Session-Aware Eviction）：请求挂 session_id，缓存条目按活跃会话调整逐出顺序——只改顺序、不 pin 内存；/close_session 只释放引用信号、不立即删缓存。SWE-bench 上比普通 LRU HiRadixCache 的 TTFT 低 2.9%–16.6%（DeepSeek-V4-Pro 与 Qwen3.5-397B-A17B）。

图：SWE-bench 上的缓存命中率与 TTFT——上图为 device+host 缓存命中堆叠，下图为 TTFT（标签为相对 LRU 基线的下降幅度）。来源：LMSYS 博客 Figure 6

实验性 Rust 树核心：树状态机搬到 Rust，Python 仍独享“请求 → token 映射”和物理 KV 分配。SWA 负载 200 轮 TTFT 平均降 38%（最后 25 轮 42%）；FULL 平均降 10%（最后 25 轮 18%）；混合 SSM 平均降 5%（最后 25 轮 7%）。

启用：SGLANG_ENABLE_UNIFIED_RADIX_TREE=1 博客原文：LMSYS Org. “Unified Radix Cache: One Tree for Hybrid Model Prefix Caching.” https://www.lmsys.org/blog/2026-08-11-unified-radix-cache

5.2.3　UCM 的 FAWA：针对 DeepSeek-V4 的实践

SGLang 有 Unified Radix Cache，vLLM 这边的答案叫 FAWA（FULL/Window Attention 双存储 Connector），目标是对接 vLLM 的 HMA（混合多头注意力）KV 布局——也就是 DeepSeek-V4 式“全注意力组 + 窗口注意力组”的分组缓存：

• fa_store / wa_store 分离：FULL 组与 WINDOW 组各自独立的存储与哈希域，canonical block 哈希 + 组布局映射，前缀复用精确到组；
• TP/MLA 的 dump 均衡：FA dump 行按 TP rank 切分、WA dump 按请求分配（PR #968 / #976）；
• 异步 dump 完成追踪：scheduler 侧等 worker 的 dump 任务真正结束才释放 HMA 块（PR #986 修的正是“块被提前释放”的 bug）；
• wa_dump_block_wise：默认按 canonical 块边界存 WA tail（PR #992）——之前只存每 chunk 最后一个 WA tail，外部缓存复用要看 chunk 边界的脸色。

DeepSeek-V4 的 C4/C128 压缩 KV 池、indexer 缓冲、compressor 状态不定义新的复用边界——它们是 sidecar：跟随源池的索引、不投票、不占树的槽位（3 个跟随 FULL，2 个跟随 SWA）。这与 LMSYS 博客的 Anchor / Sidecar 契约是同一个思想。

图：DeepSeek-V4 的组件与 sidecar——FULL / SWA 是组件（独立索引空间，运行时把 FULL 尾槽 F4/F5 映射到 SWA 槽 S0/S1），C4/C128 压缩池等是跟随源池的 sidecar。来源：LMSYS 博客 Figure 3

vLLM 当前的短板：整条栈只有一个标量 hit_length（Connector 接口、HybridKVCacheCoordinator、scheduler 全是单值），各组件命中后取交集截断——FA 命中 4 块但 SWA 没命中时交集 = 0，所有缓存作废、从头重算。“部分命中 + 间隙填充”是正在讨论的方向（issue #1223 评论附逐层代码证据）。

FAWA 演进：#953（支持 HMA）→ #968（合并简化）→ #976（dump 处理 + TP 均衡）→ #986（异步 dump 块释放修复）→ #992（WA 按块 dump + vllm-ascend 0.20.2rc1） 设计文档： https://github.com/ModelEngine-Group/unified-cache-management/pull/953
